  在往复式内燃机的点火系统里,火花塞是直接决定缸内燃烧起始时刻的核心执行部件,不管是乘用车汽油机、小型通用动力机械,还是摩托、园林机械的内燃动力单元,都需要依靠火花塞将高压脉冲电流导入燃烧室,在电极间隙处击穿混合气形成电火花,完成压缩行程终点的点火触发。日常做动力系统匹配时,很多工程师容易忽略火花塞的安装边界与结构细节,实际上这个零件的设计精度直接影响点火可靠性、热负荷耐受能力,甚至会决定发动机的爆震倾向与怠速稳定性。

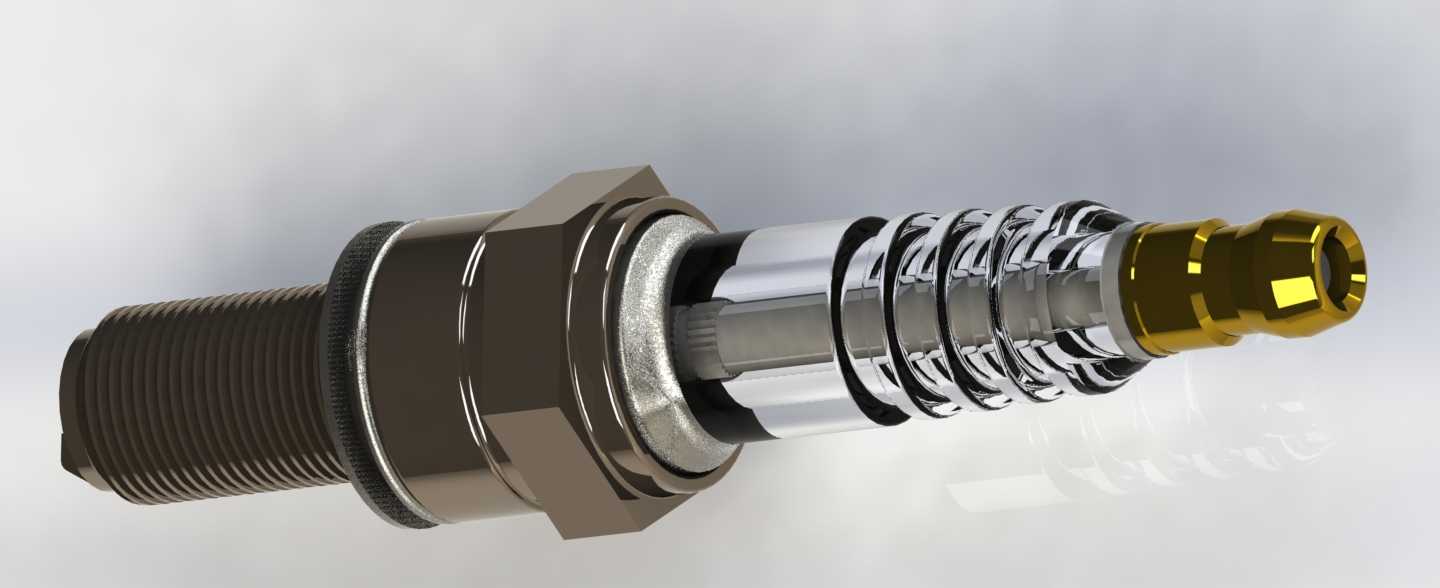

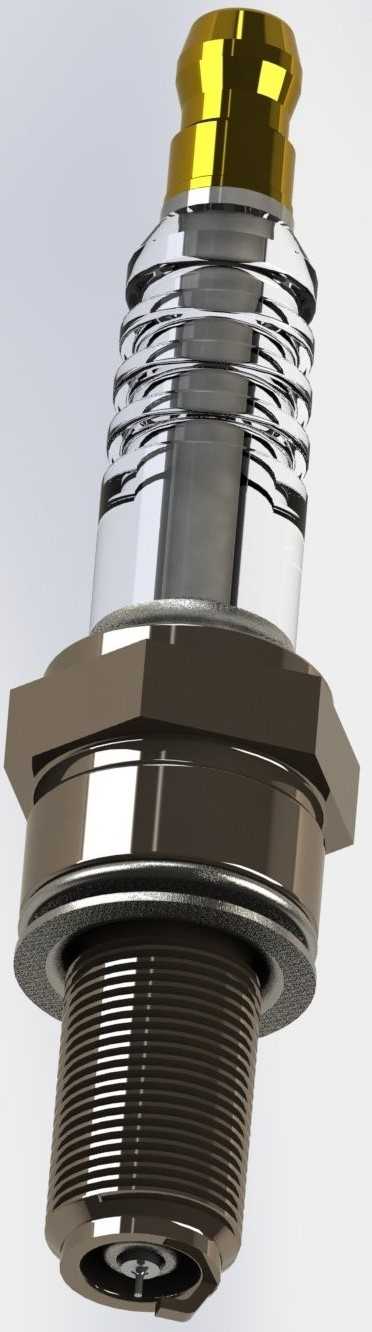

  从结构设计逻辑来看,这个火花塞模型完整还原了量产产品的各功能段结构:最顶端的金属接线端采用镀金层结构设计,主要是降低接线端子的接触电阻,避免高压传输过程中出现电晕损耗,同时镀金层的抗硫化、抗氧化能力更强,能在发动机舱的高温高湿、油污侵蚀环境下长期保持稳定接触性能,不会因为表层氧化出现接触不良导致的点火缺火问题。接线端下方的多层褶皱金属壳体是火花塞的安装密封段,这部分的螺纹规格直接对应气缸盖的安装孔尺寸,设计时需要严格匹配螺纹公称直径、螺距以及有效旋合长度,旋合长度不足会导致密封压合面积不够,出现缸压泄漏的问题;旋合长度过长则可能导致电极伸入燃烧室的深度超标,在活塞运行到上止点时出现运动干涉,直接打坏活塞顶面或者气门结构。

  中间段的六角安装法兰是用来配合火花塞套筒施加拧紧力矩的结构,法兰下方的密封垫圈在拧紧后会产生塑性变形,填充火花塞壳体与气缸盖安装孔之间的配合间隙,一方面实现燃气密封,避免燃烧室的高压混合气从安装螺纹缝隙泄漏,另一方面也能起到辅助导热的作用,将火花塞壳体吸收的燃烧热量快速传递到气缸盖的冷却水腔区域,控制火花塞自身的工作温度在合理区间。如果火花塞工作温度过低,绝缘体表层容易附着积碳,导致电极漏电无法跳火;如果温度过高,又会出现炽热点火的问题,在混合气正式点火前提前引燃混合气,引发发动机爆震,严重时甚至会烧蚀电极导致火花塞提前失效。

  下部的绝缘体采用高氧化铝陶瓷材质,模型里还原了陶瓷段的多道棱筋结构,这些棱筋一方面是增加绝缘体表面的爬电距离,避免高压电在壳体与中心电极之间出现沿面闪络,另一方面也能提升陶瓷结构的抗机械冲击能力,承受发动机工作时的剧烈振动以及燃烧过程的压力冲击。最下端的中心电极与侧电极形成固定的点火间隙,这个间隙值的设计需要匹配点火系统的高压输出能力,间隙过大需要更高的击穿电压,容易超出点火线圈的输出上限导致高速缺火;间隙过小则会导致电火花能量不足,无法有效点燃 lean 混合气,同时电极在长期工作中会因为烧蚀逐渐增大间隙,设计时需要预留足够的磨损余量,保证零件在整个维护周期内的点火可靠性。

  做三维建模时,这个模型的各段同轴度要求是核心控制项,中心电极、绝缘体、金属壳体三者的同轴度偏差需要控制在很小的范围内,否则安装后电极会出现偏斜,导致点火间隙周向分布不均,各缸的点火一致性出现偏差,直接影响发动机的运转平顺性。另外安装法兰的密封面平面度、螺纹的精度等级也都需要严格按照动力系统的匹配要求设计,不能出现尺寸超差,否则装机后会出现密封失效、螺纹滑牙等批量故障。在实际的发动机台架匹配试验中,火花塞的伸入深度、电极突出量还会影响缸内混合气的流动形态,合适的突出量能让电火花处于燃烧室的最佳点火位置,利用滚流或涡流运动快速引燃周围混合气,缩短火焰传播距离,降低燃烧循环变动率,提升动力输出的同时减少有害排放物的生成。
