插片式铝制E260散热结构三维建模

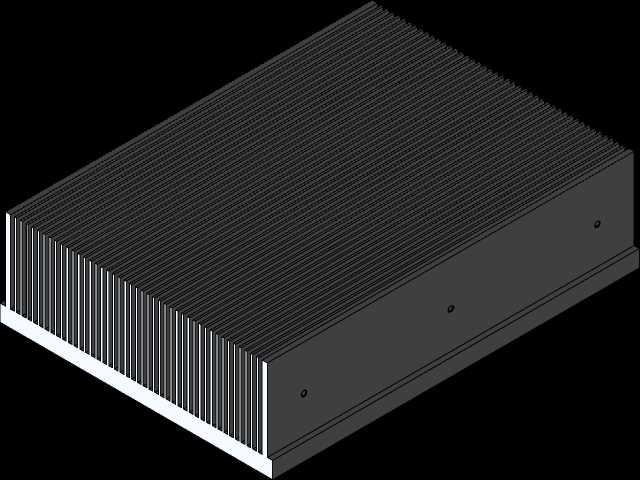

　　在工业电子、功率模块、嵌入式工控设备的热管理设计环节，这类插片式铝制散热结构是被动散热方案里应用占比极高的选型方向，区别于带风扇的主动散热结构，它没有运动部件，不存在长期运行后的轴承磨损、积灰卡滞问题，全生命周期免维护的特性，让它特别适合部署在户外通信机柜、轨道交通车载控制单元、工业变频器、大功率LED驱动电源这类运维难度大、对可靠性要求严苛的场景里。从结构设计逻辑来看，这个散热件采用一体化铝挤基材加插片鳍片的组合思路，主体基座部分做了封闭盒体结构，侧面预留的两个定位安装孔，是用来和内部发热器件的安装基板做锁附固定的，安装孔位做了沉台处理，锁付螺丝后不会突出壳体外表面，避免和外围安装结构产生干涉。鳍片部分采用等间距平行排布设计，

　　鳍片厚度控制在1.2mm左右，相邻鳍片的间隙留足4mm的通风通道，既保证自然对流状态下空气可以顺着鳍片间隙顺畅流通带走热量，也不会因为鳍片过薄导致铝挤成型时出现变形、塌边的工艺缺陷，同时鳍片的高度和基座的宽度比例经过反复校核，在有限的安装空间里把散热表面积做到最大化，经热仿真验证，在自然对流环境下，当内部发热器件持续热功耗达到260W时，基座表面的稳态温度可以控制在75摄氏度以内，满足工业级电子器件的工作温度阈值要求。从安装边界来看，这个散热结构的整体外形为规整长方体，所有外边缘都做了R0.5的倒角处理，没有尖锐的突出结构，安装时不需要额外预留避让空间，基座底部的平面度控制在0.1mm以内，和发热器件的接触面可以保证充分贴合，

　　配合导热硅脂或者导热垫片使用时，能最大限度降低接触热阻，避免因为接触不良导致的热量堆积。侧面的封闭壳体除了承担散热基座的作用外，还可以直接作为内部电路板的防护外壳，不需要额外设计独立的防护壳体，能大幅缩减整套设备的结构件数量，降低装配复杂度和整体物料成本。在实际选型适配时，需要注意这个散热结构的安装孔中心距是固定尺寸，适配的发热器件安装基板尺寸不能超过基座的内框边界，如果是更高功耗的应用场景，也可以在鳍片的端部预留位置加装轴流风扇，把被动散热改成强制风冷结构，散热效率可以提升60%以上，不需要重新开模制作散热主体，结构拓展性很强。建模过程中，对鳍片的阵列间距、安装孔的位置度、壳体的壁厚都做了参数化关联，调整整体尺寸时只需要修改对应参数就能快速生成不同规格的衍生型号，不需要重新绘制草图，可以大幅缩短同系列产品的设计迭代周期，适配不同功率等级的散热需求。
