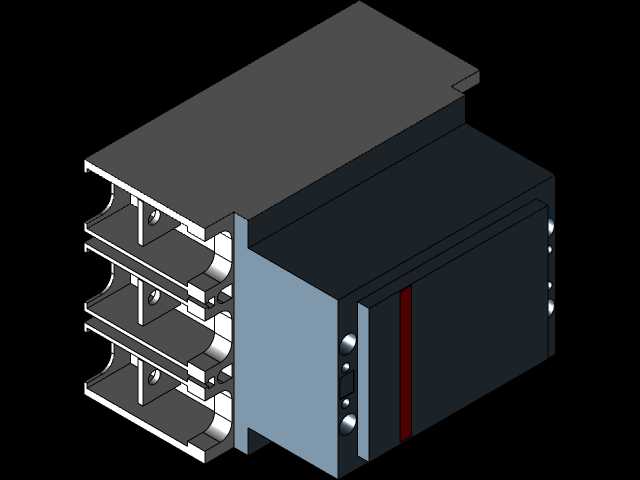

ABB AF750-30 接触器三维结构模型

　　在工业配电与电机控制的实际工程场景里，这类大电流接触器是动力回路通断控制的核心执行器件，常被布置在低压配电柜的出线回路、大功率电机的主控柜、生产线的动力分配单元中，承担着负载接通、分断以及故障状态下快速切断回路的核心作用，适配的负载涵盖三相异步电机、大功率加热模组、大容量照明回路等多种工业用电场景，是工厂供配电系统里用量极大的基础电气元件。从三维结构呈现的细节来看，这款接触器采用三极主回路布局，主接线端采用层叠式的母排连接结构，每极的接线腔都预留了足够的螺栓紧固空间，能够适配大截面积的动力电缆或者铜母排直接接入，避免大电流工况下接线端接触电阻过大引发的发热问题。主触头区域采用半封闭的隔弧结构设计，相邻两极之间设置了绝缘隔挡，

　　能够在分断大电流产生电弧时，有效避免极间电弧击穿引发的相间短路，提升器件在重载分断工况下的运行可靠性。线圈与控制回路部分布置在器件的侧方区域，外露的辅助触点接线端排布规整，控制侧的外壳做了凹凸式的加强筋结构，既能够提升外壳的结构强度，抵御安装、运维过程中的外力磕碰，也能增加外壳的散热面积，带走线圈长时间通电产生的热量。从安装适配的角度来看，这款接触器的背部预留了标准卡轨安装的卡扣结构，同时也设置了螺栓固定的安装孔位，既可以在小型控制柜内快速卡装在标准DIN导轨上，也能在大电流工况、震动较强的设备场景下采用螺栓紧固的方式固定，适配不同的安装环境需求。建模过程中严格还原了器件的实际安装边界，主回路接线端的伸出长度、相邻接线端子的间距、

　　器件整体的深度与高度尺寸都和实物保持一致，能够直接用于配电柜的三维布局校验，提前排查接线空间不足、器件与柜内其他部件干涉、柜门关闭间隙不够等实际安装中容易出现的问题。在结构设计的细节处理上，主触头的支持件、动作衔铁的滑动导向结构都做了等比例还原，能够直观呈现接触器吸合、分断过程中的动作行程，方便电气设计人员在做设备选型时，直观核对器件的动作空间需求，避免在器件周边布置其他部件时阻碍衔铁的正常动作。外壳的分模线、表面的标识凹槽、接线端的紧固螺栓沉孔这些细节都在模型中做了体现，不是简化的块体模型，能够用于生成产品装配示意图、运维培训的可视化素材，也能在做数字孪生配电系统时作为器件的高精度三维载体使用。实际工程应用中，

　　这类750A规格的接触器多用于额定功率数百千瓦的三相电机主控回路，对器件的温升、分断能力、机械寿命都有极高的要求，模型还原的散热筋结构、主回路的导体截面积、绝缘外壳的厚度都和实物的工程设计逻辑一致，能够帮助结构设计人员理解大电流低压电器的散热设计、绝缘设计、安装适配设计的核心思路，在做同类电气元件的柜体布局、配套连接件设计时提供准确的尺寸参考。
