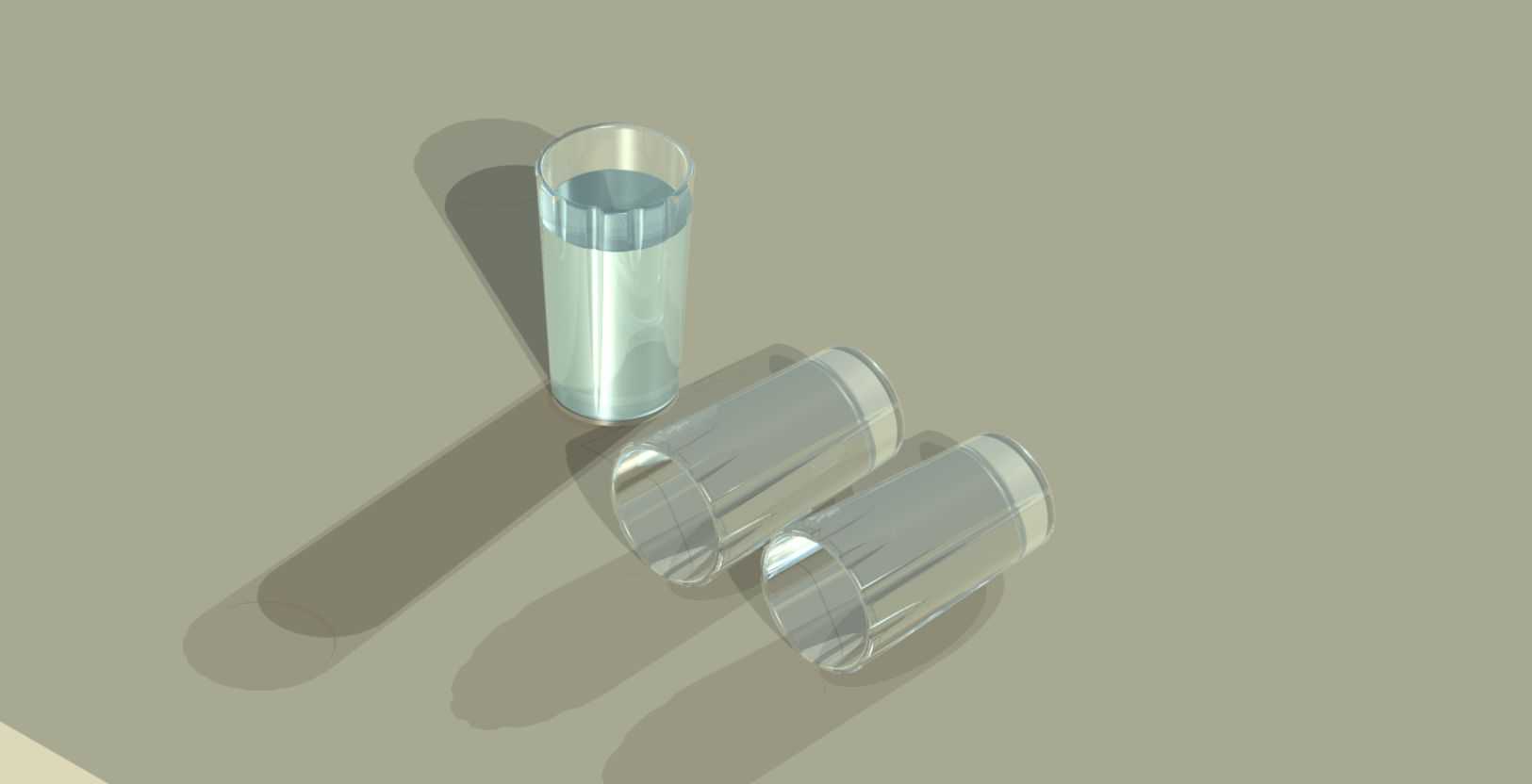

透明直筒玻璃杯日常盛具三维结构设计

　　在日用消费品结构设计领域，这类直筒透明玻璃容器的三维建模，核心要兼顾成型工艺可行性与日常使用的人机交互合理性，很多刚接触日用结构设计的工程师容易忽略玻璃吹制工艺的拔模斜度要求，直接做等径直壁结构，实际开模生产时很容易出现脱模粘模、壁厚不均导致的应力开裂问题。从实际使用场景来看，这类容器主要适配家庭日常饮水、餐饮门店饮品盛放、实验室非强腐蚀试剂临时盛装等场景，不同场景下对壁厚、口部处理的要求存在明显差异：餐饮场景使用的款式需要适当增加底部厚度，提升放置稳定性，同时口部做磨边圆滑处理，避免清洁或使用时划伤使用者；实验室临时使用的款式则需要保证内壁光滑无死角，减少液体残留，方便清洗后重复使用。设计这类玻璃容器时，首先要确定整体的高径比，

　　日常饮水用的款式高径比通常控制在2.2:1到2.5:1之间，这个比例下手持握持的舒适度最高，不会因为直径过粗导致持握费力，也不会因为直径过细出现放置时倾倒的问题，底部需要做内凹的平底结构，内凹深度控制在1.2mm到1.8mm之间，既可以避免玻璃生产时底部冷斑导致放置不平，也能减少底部与放置台面的接触面积，降低日常使用中底部被硬物刮花的概率。壁厚设计是这类玻璃容器的核心要点，整体壁厚要保持均匀，口部位置因为需要做强化处理，壁厚可以比筒身厚0.3mm左右，底部位置因为要承受放置冲击，壁厚比筒身厚0.5mm，整个壁厚过渡要做圆弧顺滑处理，不能出现壁厚突变的位置，否则玻璃冷却过程中会因为应力集中出现自爆问题。

　　很多工程师建模时容易忽略口部的外翻边结构，实际生产中口部做0.8mm左右的微小外翻，既可以提升饮用时的贴合感，也能增加口部的结构强度，避免轻微磕碰就出现口部崩边的问题。从安装与适配边界来看，这类容器如果是配套杯架、杯盖使用，建模时需要提前预留配合公差，筒身的外径公差要控制在±0.2mm以内，因为玻璃成型后的尺寸偏差比注塑件大，预留足够的公差才能保证后续配套的硅胶杯盖、不锈钢杯圈可以顺利装配，不会出现过松漏水或者过紧无法安装的问题。另外建模时要重点处理玻璃的曲面连续性，筒身与底部的过渡圆角不能小于3mm，过小的圆角不仅会提升吹制工艺的难度，还会在圆角位置形成光线折射的暗带，影响玻璃制品的通透观感，日常使用中也容易在圆角位置残留污渍，

　　增加清洁难度。针对不同使用场景的特殊需求，比如需要叠放收纳的餐饮款，建模时要在筒身内部距离口部15mm的位置做一圈微小的凸台，凸台高度0.4mm，这样多个杯子叠放时不会出现卡滞无法拔出的问题，凸台的边缘也要做圆角处理，避免叠放时刮花杯子内壁。还有部分需要做刻度标识的款式，建模时要提前预留刻度标识的蚀刻位置，保证标识区域的筒壁是完全平整的圆柱面，不能有曲面起伏，否则后续蚀刻或者印刷刻度时会出现标识变形、识别不清的问题。从结构强度验证的角度，建模完成后可以通过仿真模拟容器装满常温水时的侧壁应力分布，重点检查底部过渡圆角、口部外翻位置的应力值，保证应力值低于钠钙玻璃的许用应力范围，避免日常使用中出现突然破裂的问题。另外还要考虑容器的重心位置，装满液体后的重心要控制在整体高度的三分之一以下，这样即使受到轻微的外力碰撞，容器也不容易倾倒，减少液体洒出的风险。很多新手设计师做这类玻璃容器建模时，会刻意追求壁薄通透的视觉效果，把壁厚设置得过薄，实际生产中壁厚小于1.2mm的钠钙玻璃容器，日常使用中很容易因为温差变化出现炸裂，耐用性极差，所以常规民用款式的筒身壁厚要控制在1.5mm到2mm之间，这个厚度下既可以保证玻璃的通透观感，也能满足日常使用的强度要求。如果是使用高硼硅玻璃材质的款式，壁厚可以适当降低到1.2mm左右，因为高硼硅玻璃的抗热震性能和结构强度都优于普通钠钙玻璃，可以适配沸水冲泡的使用场景。
