ABB AX150-30交流接触器三维结构模型

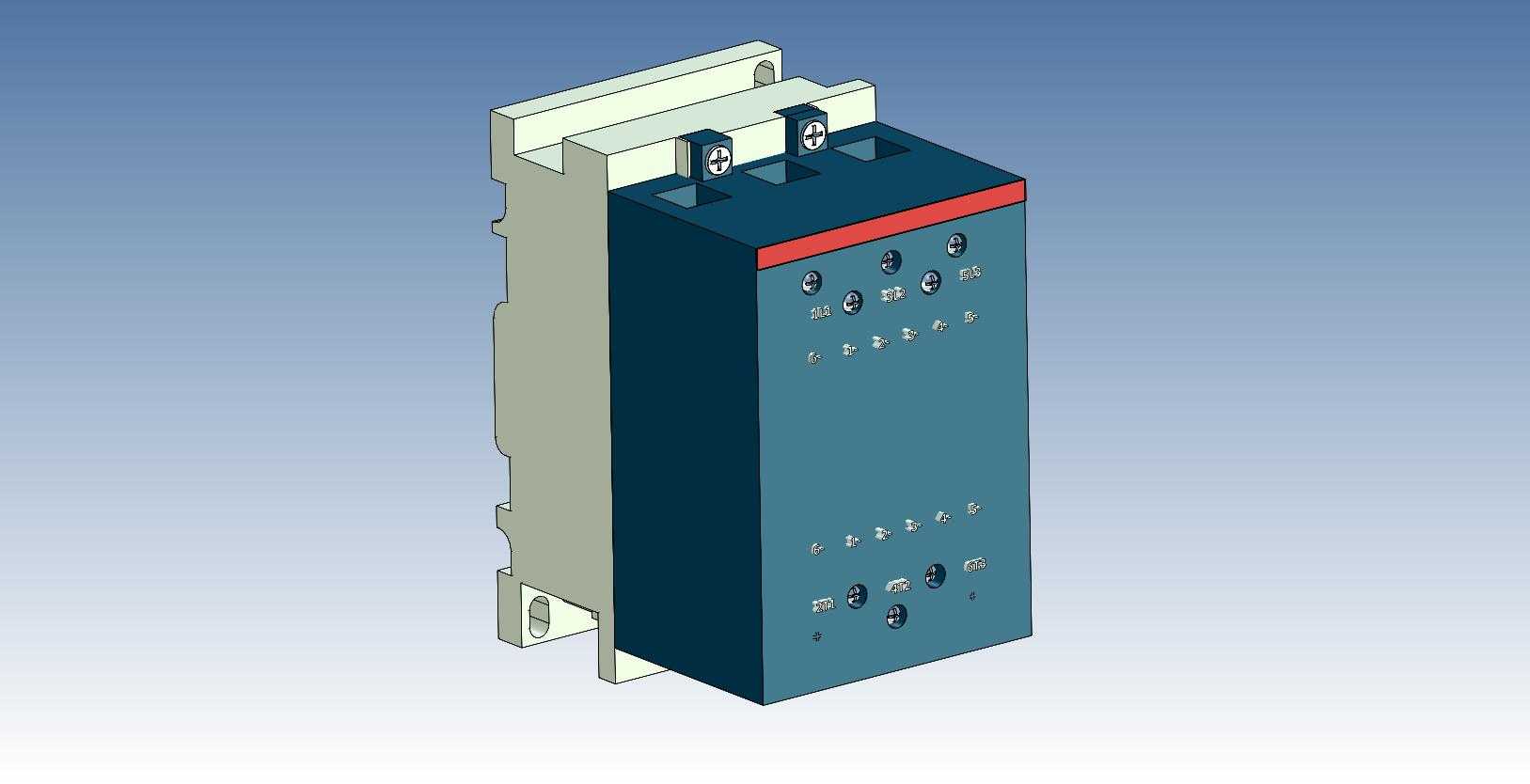

　　在低压配电与电机控制回路的设计选型过程中，接触器是承担负载通断控制的核心执行元件，这款AX150-30型号的交流接触器三维模型，完整还原了实物的结构细节与安装特征，能够直接用于电气柜三维布局、柜内布线干涉校验、成套设备装配模拟等实际工程场景。从实际应用场景来看，该型号接触器额定工作电流覆盖150A级别，主要用于三相异步电机的直接启停控制、电容柜投切、大功率照明回路通断等工况，常见于工厂低压配电室、生产线设备控制柜、暖通空调动力柜、起重设备控制回路等场景，在选型阶段如果仅依靠二维样本参数，很容易忽略安装空间预留、相邻元件安全间距、接线端子操作空间等实际问题，而精准的三维模型能够在设计阶段就完成布局校验，避免后期现场安装出现元件干涉、

　　柜门无法闭合、接线操作空间不足等问题。从产品功能特性来看，该款接触器采用直动式双断点触头结构，主触头区域设置独立的灭弧腔结构，模型上还原了灭弧罩的红色标识条与壳体的卡扣固定结构，能够直观看到主触头进线端、出线端的排布位置，以及辅助触头模块的扩展安装位——实际使用中该系列接触器可根据控制需求加装顶部或侧装辅助触头、延时模块、浪涌抑制模块，模型上预留的扩展接口结构完全匹配实物的装配尺寸，方便设计人员在三维布局阶段同步规划扩展附件的安装空间。从设计思路层面还原来看，该模型严格按照实物的模块化设计逻辑构建，壳体分为基座、主触头腔、电磁机构腔三个主要部分，侧边的导轨安装卡扣与背部的安装孔位完全复刻实物的安装特征：

　　既支持标准35mmDIN导轨卡装，也支持通过底部两个安装孔用螺丝直接固定在安装板上，两种安装方式的定位尺寸都在模型中得到准确体现，设计人员可以直接在装配环境中调用模型完成安装板的孔位规划，不需要额外核对二维样本的安装尺寸。关于外形尺寸与安装边界，模型的整体宽度、高度、深度尺寸完全匹配实物参数，主回路接线端子的接线空间、端子螺丝的操作高度都做了精准还原，在柜内布局时，需要注意接触器进线端与母排的安全距离、出线端与热继电器或接线端子的连接空间，同时要预留灭弧罩的拆卸空间——日常维护时需要拆下灭弧罩检查触头烧蚀情况，模型上灭弧罩与壳体的分离间隙也做了体现，能够帮助设计人员在布局时预留足够的维护操作空间，

　　避免后期维护时需要拆卸周边元件才能操作的问题。此外，模型上的接线端子标识、壳体表面的参数标识区域、操作状态指示窗的位置都和实物一致，在做三维布线设计时，可以直接根据端子标识完成线束路径规划，模拟不同线径电缆的弯曲半径，校验接线后柜内的空间余量，尤其是在多台接触器并排安装的柜体内，能够精准计算相邻接触器之间的最小安全间距，既保证柜内空间利用率，又满足电气安全规范的间隙要求。对于结构设计人员来说，这类精准的电气元件三维模型，能够大幅减少电气柜设计的反复修改次数，避免因为元件尺寸偏差导致的生产返工，在做设备的虚拟装配调试时，也能直观展示控制回路的元件排布，方便不同专业的设计人员协同核对布局合理性，提前规避机械结构与电气元件的干涉问题。
