带散热基座的PCB加热控制模组结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:495007
  • 带散热基座的PCB加热控制模组结构设计
  • 带散热基座的PCB加热控制模组结构设计

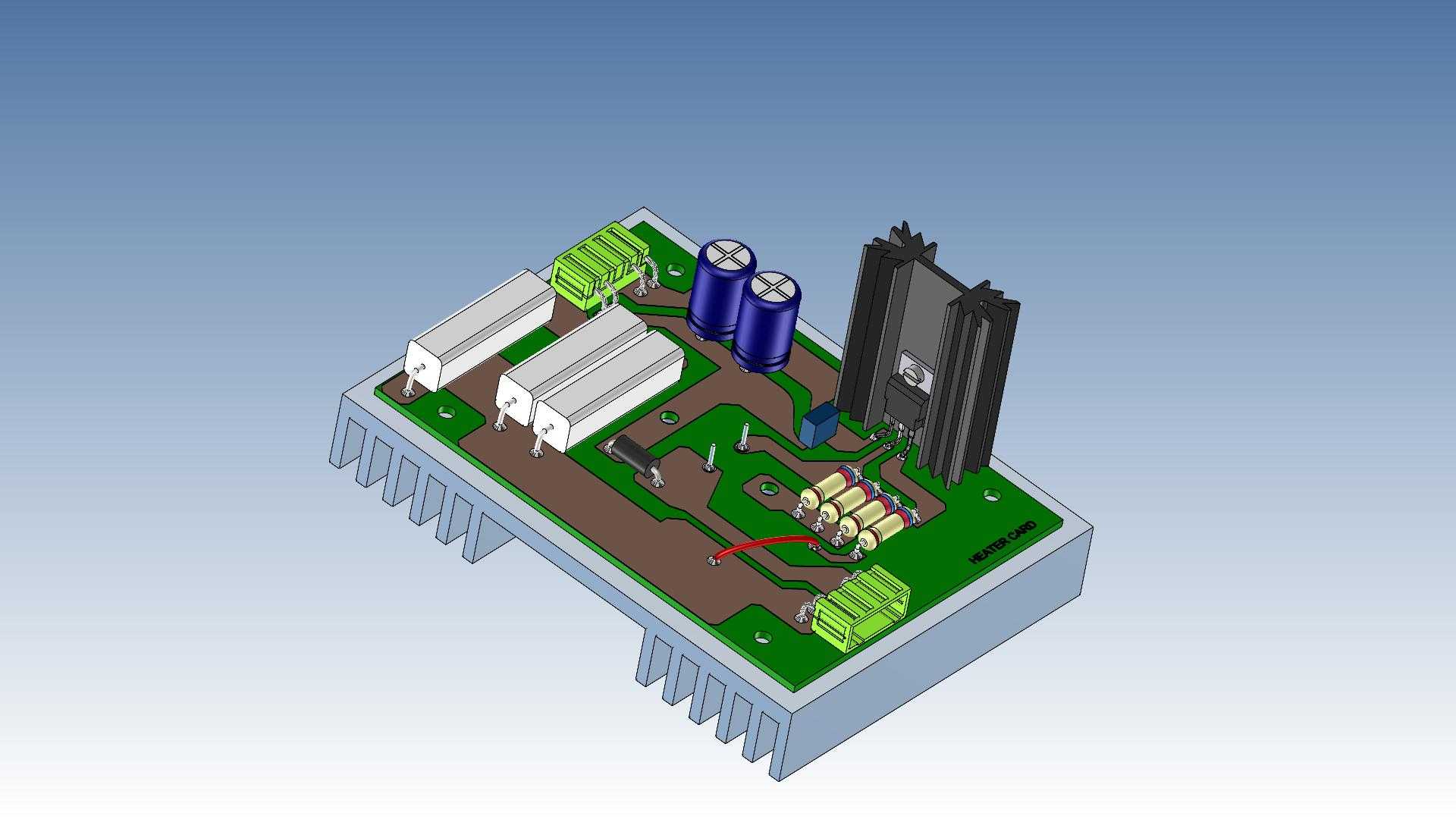

  这款加热控制模组的三维结构,是面向工业温控场景做的集成化设计,日常在小型工业加热台、实验温控装置、小型设备预热工位里都能见到这类组件的身影,核心作用是把电能转化为可控热能输出,同时把驱动、功率调节、散热的功能全部集成在单块组件上,减少外部接线和装配复杂度。从结构布局来看,整个模组以铝制挤压散热基座作为承载基底,PCB板通过定位孔锁附在散热基座的顶面安装台面上,基座下方的梳齿状散热鳍片直接和空气对流,承担功率元件工作时的热量导出,不需要额外加装独立散热支架,能压缩整体安装占用的空间。PCB板上的元件排布完全按照功率回路和信号回路分区设计:大尺寸功率电阻布置在靠近板边的位置,和下方散热基座的接触区域预留了导热垫安装间隙,

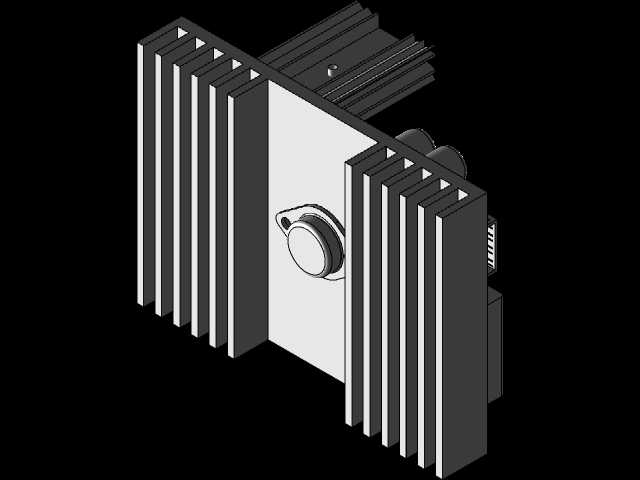

  工作时电阻产生的热量可以直接通过PCB下方的导热介质传递到散热基座,避免板上局部积热;两个大容量电解电容布置在功率回路的输入侧,引脚做了打弯贴板处理,降低设备震动时的引脚应力,同时避开散热鳍片上方的热气流上升区域,减少高温对电容寿命的影响;带黑色散热鳍片的功率半导体器件直接通过螺丝锁附在独立的立式散热块上,这个散热块底部和主散热基座连通,形成连续的散热通路,不需要额外给这个器件配单独的小散热器。板上的接线端子全部采用插拔式绿色端子,布置在PCB的两个侧边,接线方向平行于安装平面,外部线束接入后不会高出模组最高点,方便在紧凑的设备内腔里走线,也不会和上方的设备盖板产生干涉。设计的时候特意把高压走线区域做了加宽处理,

  走线间距满足安规要求,板上预留的红色飞线位置是电流采样的信号通路,做了绝缘套管预留空间,避免和周边功率元件的引脚短路。从安装边界来看,整个模组的外形是规整的长方体结构,四个角预留了沉头安装孔,可以直接从上方锁螺丝固定在设备的安装板上,安装孔的位置公差按照通用电子组件的装配要求做了预留,不需要额外做适配加工就能替换同规格的旧款加热模组。实际选型使用的时候,要注意这个模组的散热鳍片下方要预留至少10mm的通风空间,不能直接贴在封闭的无间隙安装面上,否则会影响散热效率导致功率元件过热降额;接线的时候功率输入线和温度传感器信号线要从不同方向的端子接入,避免强电对温控信号产生干扰。整个结构没有复杂的异形曲面零件,

  所有金属结构件都可以通过常规的铝挤压、钣金冲压工艺加工,PCB板是标准的FR-4板材,元件都是工业级通用料,生产装配的时候不需要特殊的治具,工人按照丝印位置插装元件过波峰焊之后,锁附散热基座和功率器件就能完成组装,后期维护的时候如果某个元件损坏,只需要拆对应的固定螺丝就能更换,不需要把整个模组从设备上拆下来,能减少现场维护的工作量。这类集成式加热模组相比分散搭建的加热控制电路,结构紧凑度提升很多,在小功率温控设备里能节省至少三分之一的内腔安装空间,同时因为散热路径做了一体化设计,长时间工作的温度稳定性比零散组装的结构更好,不会出现局部元件温度过高导致的温控漂移问题。
