真空管放大器配套级间变压器结构设计

　　在高保真真空管音频放大设备的研发与装配环节，级间耦合变压器的性能直接决定了整机的频响表现、信号传输效率与失真度控制水平，这款1:1变比的级间变压器，正是针对带6AS7驱动器、811A输出级的真空管放大器场景开发的专用耦合部件，其额定工作电流为30mA，能够在驱动级与输出级之间实现阻抗匹配与信号的无阻隔传输，避免级间直连带来的工作点偏移问题。从结构设计层面来看，该变压器采用双C型铁芯结构，铁芯规格对应C50尺寸，选用高导磁率的晶粒取向硅钢材料，叠片有效导磁截面积为6.84平方厘米，铁芯叠装系数控制在合理区间，能够在30mA的直流偏置工况下维持足够的电感量，避免低频段信号出现衰减。绕组部分采用双线并绕工艺制作，

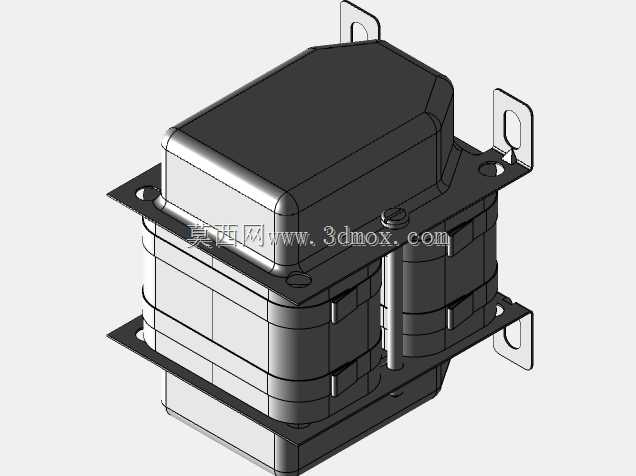

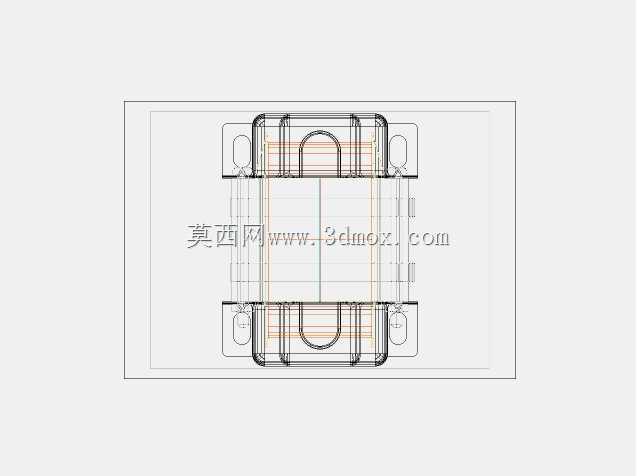

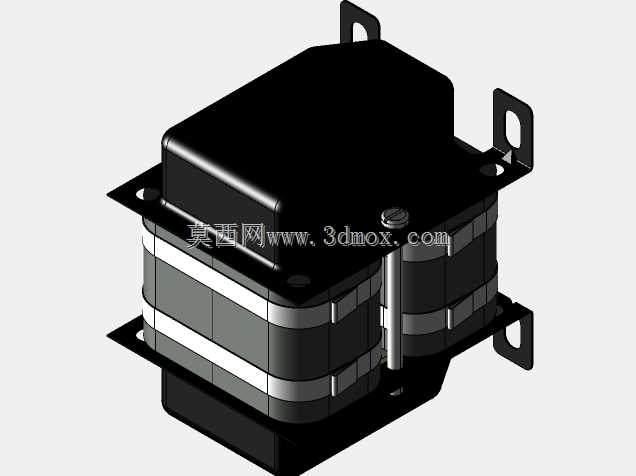

　　初次级绕组采用相同线径的漆包线同步绕制，能够最大程度保证初次级绕组的对称性，降低绕组间的分布电容，拓展高频段的信号传输带宽，同时绕组层间采用绝缘性能优异的绝缘材料做隔离处理，满足真空管设备工作时的高压绝缘要求，避免绕组间出现击穿打火的问题。整体结构采用卧式安装设计，两侧设置弯折成型的金属安装支架，支架底部开有长圆形安装孔，能够适配设备内部安装基面的孔位公差，降低装配时的对位难度，安装支架与铁芯、绕组屏蔽外壳之间采用铆接加点焊的固定方式，能够承受设备运输与使用过程中的振动冲击，避免绕组出现松动移位。绕组外部设置封闭式金属屏蔽外壳，外壳采用冲压成型的冷轧钢板制作，表面做黑色绝缘涂装处理，既能够对内部绕组与铁芯形成物理防护，

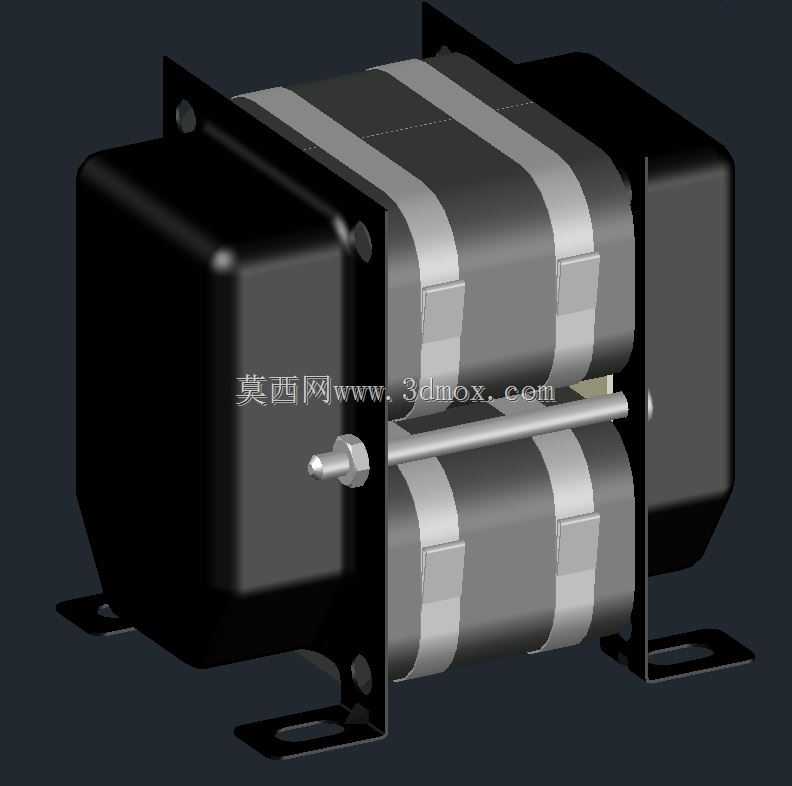

　　避免装配过程中磕碰损伤绕组绝缘层，也能够实现电磁屏蔽效果，降低外界杂散电磁场对变压器信号传输的干扰，同时屏蔽外壳与设备接地端连通后，可有效抑制绕组自身的电磁辐射，避免对放大电路的其他敏感信号环节造成串扰。铁芯与绕组的整体固定采用穿心螺杆拉紧结构，螺杆两端设置绝缘垫圈，避免螺杆与铁芯、绕组形成导电回路造成额外的涡流损耗，螺杆端部的锁紧螺母采用防松结构，能够在长期温度循环变化的工况下维持足够的压紧力，避免铁芯叠片出现松动产生电磁噪音。在实际装配应用中，该变压器的安装边界需要预留足够的安全距离，与周边的功率管、滤波电容等发热部件保持不小于20mm的间距，避免周边部件的热量传导至变压器造成绕组温度过高，加速绝缘材料老化；

　　同时变压器的安装位置需要远离前级电压放大管等小信号处理部件，进一步降低电磁串扰的影响。从信号传输特性来看，这款1:1变比的设计能够实现驱动级与输出级之间的阻抗匹配，让6AS7驱动管的输出阻抗与811A功率管的输入阻抗形成良好匹配，保证全频段信号的均匀传输，双线绕组的结构设计让初次级之间的耦合系数达到0.99以上，能够有效降低信号传输过程中的相位失真，还原音频信号的原始细节。在结构建模过程中，所有零部件的尺寸公差都按照电子变压器的行业标准设定，安装支架的形位公差满足钣金件的通用技术要求，屏蔽外壳的拼接缝隙控制在0.2mm以内，既保证屏蔽效能，也兼顾外观的规整性。铁芯叠片的堆叠方向按照磁路最优的方式排布，双C铁芯的对接面做精密研磨处理，降低对接处的磁阻，减少空载电流与铁损。绕组的绕制张力按照漆包线的线径合理设定，避免绕制过紧造成漆包线绝缘层破损，也避免绕制过松导致绕组松散、分布参数超标。接线端采用螺栓式接线柱，接线柱与屏蔽外壳之间设置高强度绝缘套，能够承受真空管电路的高压工作环境，接线柱的螺纹规格适配常规的电子设备接线端子，方便现场装配时的导线连接，不需要额外加工转接部件。
