带槽环形导向滑轮机械结构设计

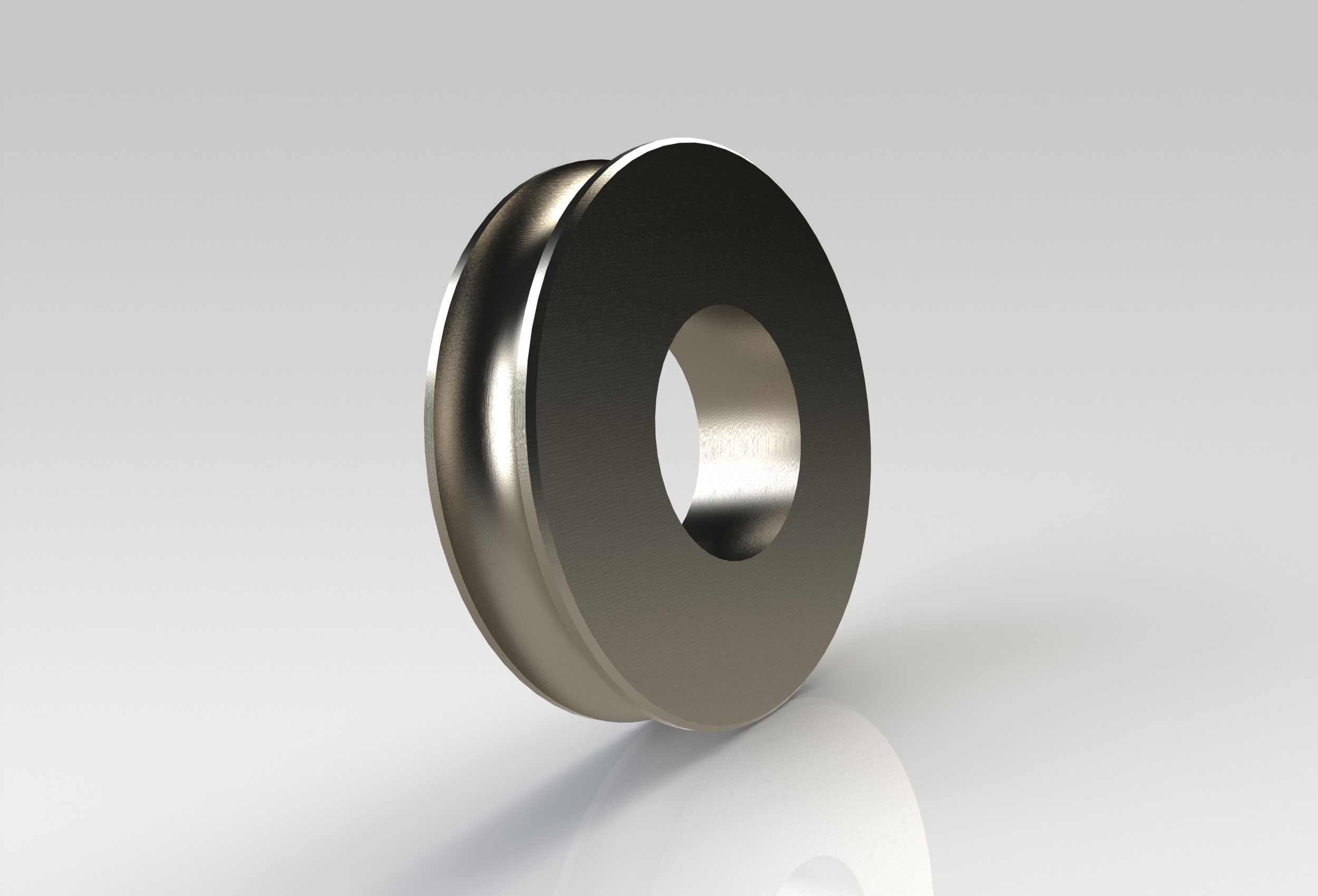

　　这类带环形凹槽的盘类构件，在轻载传动、线材导向场景中应用十分普遍，日常能在小型输送线的张紧机构、缝纫设备的走线系统、3D打印设备的耗材导向路径、门窗推拉机构的导向支撑位见到它的身影。不同于重载起重滑轮的厚重结构，这类小尺寸带槽轮的设计核心是兼顾转动顺滑度与安装便捷性，不需要承担大吨位载荷，更多是为柔性线材、轻质传动带提供稳定的导向支撑，避免走线过程中出现跳线、偏磨、卡滞等问题。从结构上看，零件整体为同轴回转体，中心是贯通的光孔，用于穿装固定轴或者配合轴承实现转动，孔壁的粗糙度需要控制在合理范围，若直接与轴配合需保证间隙均匀，避免转动时出现偏心晃动；外圈的环形凹槽是核心功能面，槽型的弧度需要匹配所适配的线材或者传动带的截面形状，

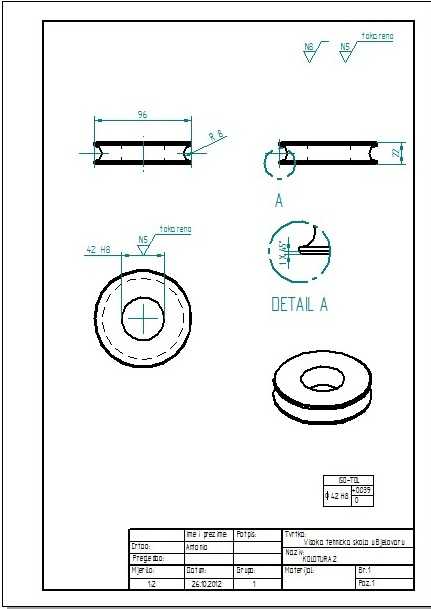

　　比如适配圆截面线材时槽底做圆弧过渡，适配平皮带时槽侧做平行直面，槽宽尺寸要略大于被导向件的截面宽度，既保证导向件能稳定嵌在槽内不脱出，又不会因为间隙过小出现卡滞摩擦。设计这类零件时，首先要确定安装边界的尺寸约束：中心安装孔的直径要匹配所选固定轴的直径，通常根据承载大小选择适配的轴径，轻载场景下3-10mm的轴径都较为常见；零件的整体外径要根据走线的弯曲半径要求确定，避免线材弯折半径过小产生疲劳损伤，比如普通尼龙线材的导向轮外径通常要大于线材直径的10倍，才能保证线材反复弯折时不会过早出现断裂；外圈凹槽的深度要满足导向件的嵌入量要求，通常嵌入深度为导向件截面直径的1/3到1/2，既能防止导向件脱出，又不会因为嵌入过深增加摩擦阻力。

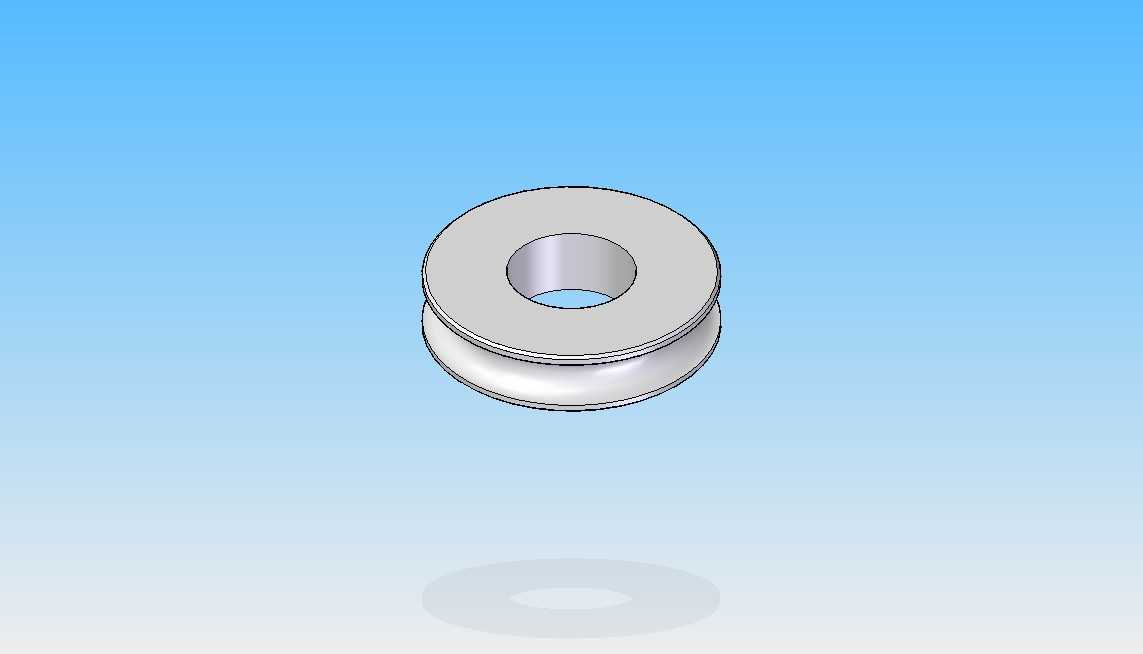

　　零件的两个端面需要做平面度控制，保证安装时与固定座或者轴承端面贴合平整，避免安装后出现轮体偏斜，导致凹槽与导向件的接触位置偏移，加剧磨损。在实际应用场景中，这类滑轮如果用于线材导向，通常会在中心孔内镶嵌铜套或者微型轴承，降低转动时的摩擦阻力，尤其是在走线速度较快的场景下，配合轴承的滑轮转动阻力更小，能有效减少线材的磨损，延长线材的使用寿命；如果用于固定位置的导向支撑，不需要转动的场景下，也可以将中心孔与轴做过盈配合，直接作为固定导向块使用，此时凹槽的表面光滑度就成为核心指标，需要做抛光处理降低摩擦系数。从建模逻辑上看，这类回转类零件的建模效率很高，先通过旋转特征生成整体的盘状基体，预留出中心孔与外圈凹槽的基本轮廓，之后对凹槽的棱边、

　　中心孔的孔口棱边做倒角处理，避免锐边割伤接触的线材或者操作人员，同时也能消除加工时的应力集中，提升零件的结构强度。需要注意的是，凹槽的槽底与槽侧的过渡位置要做圆角处理，不能出现尖锐棱角，否则会在导向件接触位置产生应力集中，反复摩擦后容易割伤线材表面。这类零件的选材范围很广，根据使用场景的不同可以选择不同的材料：在普通室内环境、无腐蚀要求的场景下，可以选用ABS或者尼龙材质注塑加工，成本低重量轻，自身具备一定的自润滑性，转动时噪音小；在有一定耐磨要求、环境温度稍高的场景下，可以选用铝合金或者黄铜材质加工，结构强度更高，耐磨性能更好；在有重载或者耐磨要求极高的场景下，还可以选用钢材加工，表面做淬火处理提升凹槽接触面的硬度，延长使用寿命。安装时需要保证轮体的转动平面与导向件的运动方向完全平行，否则会出现导向件与槽侧的单侧摩擦，不仅会增大运行阻力，还会快速磨损槽侧与导向件，严重时甚至会导致导向件从凹槽内脱出，引发设备故障。在小型自动化设备的走线机构中，这类滑轮通常会成组使用，通过多个滑轮的位置排布改变线材的走向，将线材精准引导到指定的工作位置，此时每个滑轮的安装位置精度都会影响最终的走线精度，设计安装位时需要预留一定的位置调整余量，方便装配时校准滑轮的位置，保证走线顺畅。
