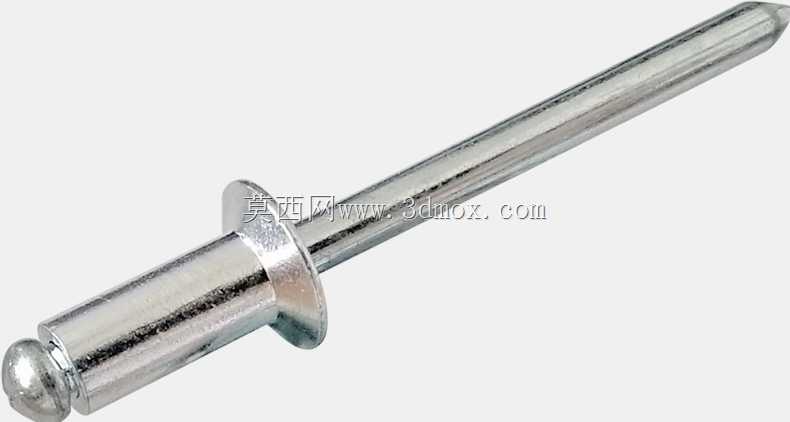

沉头开口拉芯盲铆钉结构设计

　　在各类薄板连接、封闭腔体构件装配的场景里，这类沉头开口拉芯盲铆钉的应用覆盖了从钣金机柜组装、汽车内饰件固定到家电外壳拼接、航空航天薄壁结构连接的诸多工况，尤其适合只能从单侧操作完成连接的作业面，解决了传统实心铆钉需要双侧施力、无法在封闭结构内作业的痛点。不同于常规螺栓连接需要预先攻丝或者配合螺母使用，这类盲铆钉仅需在待连接件上钻出匹配钉体直径的安装孔，将铆钉穿入孔位后用拉铆枪拉动芯轴，就能让钉体的盲端膨胀变形，牢牢卡紧被连接的板材，整个铆接过程几秒即可完成，作业效率远高于传统螺纹连接，且铆接完成后芯轴的断颈点会在设定拉力下断裂，残留的芯轴头部会锁在钉体内部，不会出现松脱掉落的问题。

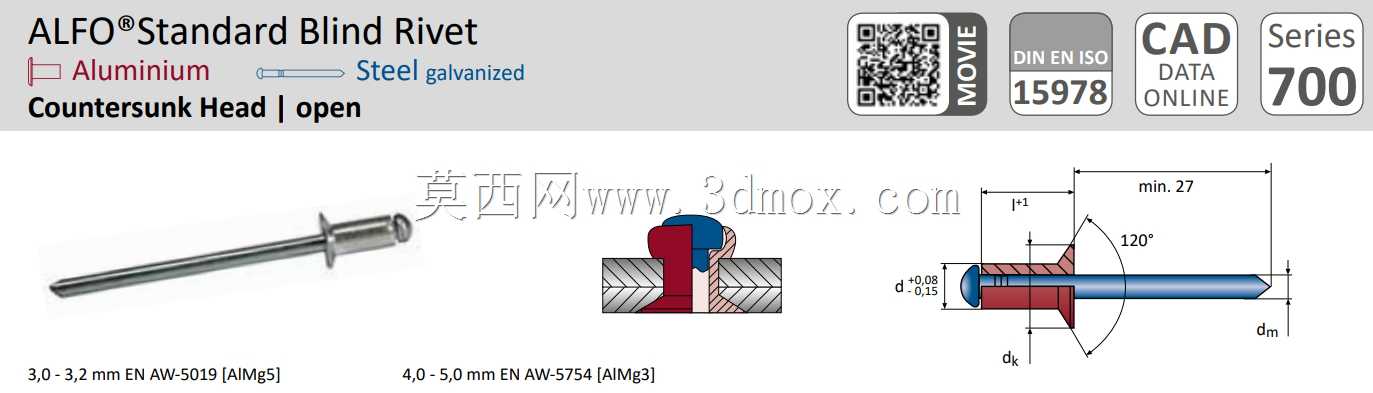

　　从结构设计逻辑来看，这款铆钉的沉头造型是为了匹配工件上预先加工的沉头孔，铆接完成后钉头可以完全埋入工件表面，不会突出外露，既避免了突出钉头刮擦操作人员、干涉其他部件装配的问题，也能让连接后的构件表面保持平整，满足外观面的装配要求。开口型的钉体结构在拉铆过程中，芯轴的拉力会让钉体尾部均匀向外翻卷，形成四个均匀的受力瓣，紧贴在被连接件的背面，相比封闭型盲铆钉，开口结构的钉体变形更顺畅，所需的拉铆力更小，适配手动、气动等多种类型的拉铆工具，作业门槛更低。拉芯轴的设计上，轴身设置了环形的锁紧凹槽，当钉体尾部膨胀到足够抱紧被连接件时，芯轴的断颈槽位置会达到预设的断裂拉力，整齐断裂，同时芯轴的头部会被卡紧在钉体的膨胀段内部，保证铆接完成后连接结构有足够的抗剪和抗拉能力，不会出现芯轴脱出的问题。

　　实际选型和装配时需要重点关注几个尺寸边界：首先是钉体的公称直径，需要和待连接件上的安装孔保持合理间隙，通常孔径比钉体直径大0.1-0.2mm即可，间隙过大会导致铆接时钉体变形不均匀，连接强度下降，间隙过小则会导致铆钉穿入困难，影响装配效率。其次是铆钉的长度选择，需要根据被连接的总厚度来匹配，要保证钉体尾部有足够的长度在拉铆后形成足够大小的翻边，通常要预留出1.2-1.5倍钉体直径的变形长度，长度过短会导致翻边尺寸不足，连接拉脱力不够，长度过长则会导致铆接后钉体内部残留过长的芯轴，甚至出现钉体鼓包变形不规则的问题。沉头部分的角度和尺寸需要和工件上的沉头孔完全匹配，通常这类沉头铆钉的头部角度为120度，加工沉头孔时要保证锥面角度和深度一致，避免铆接后钉头突出或者沉头过深导致钉头下陷、连接面贴合不紧的问题。

　　从实际使用的性能表现来看，这类盲铆钉的抗剪能力主要由钉体的材质和直径决定，日常常用的铝合金钉体搭配钢制芯轴的规格，在3.2mm直径下抗剪力可以达到1000N以上，4.8mm直径的规格抗剪力可以超过2500N，能够满足大部分薄板连接的强度要求，而且铆接完成后不会出现螺纹连接常见的松动问题，在有振动的工况下连接可靠性更有优势。相比焊接连接，这类铆接不会产生热变形，不会破坏工件表面的涂层或者镀层，尤其适合表面已经做过喷涂、电镀处理的工件连接，也适合不同材质板材之间的连接，比如铝板和钢板、塑料件和金属件的连接，不会出现焊接不同材质时的兼容性问题，也不会产生焊渣、焊接烟尘等污染物，作业过程更环保，对操作人员的技能要求也更低，不需要持有焊接作业相关资质就能完成操作。

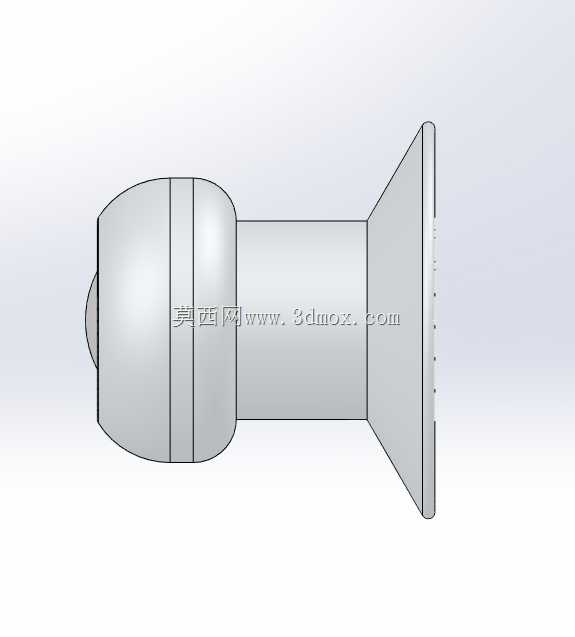

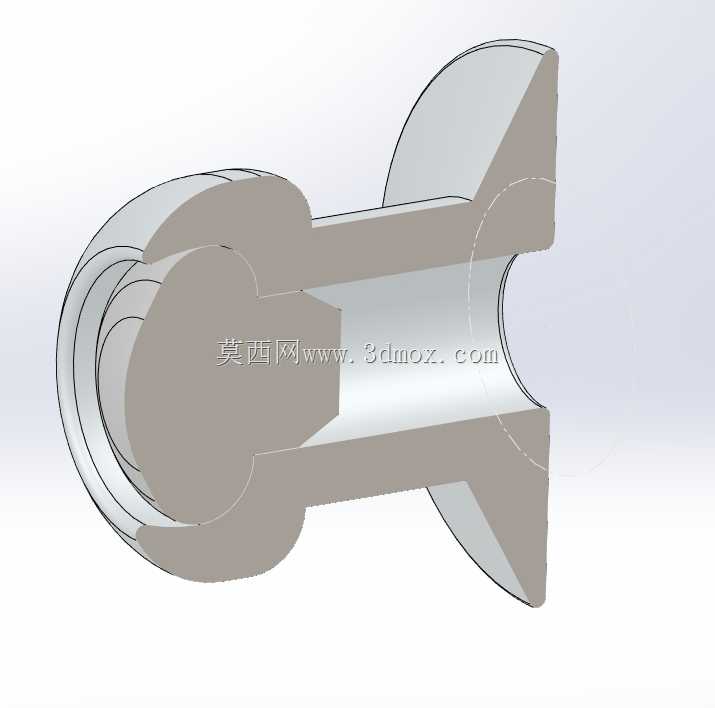

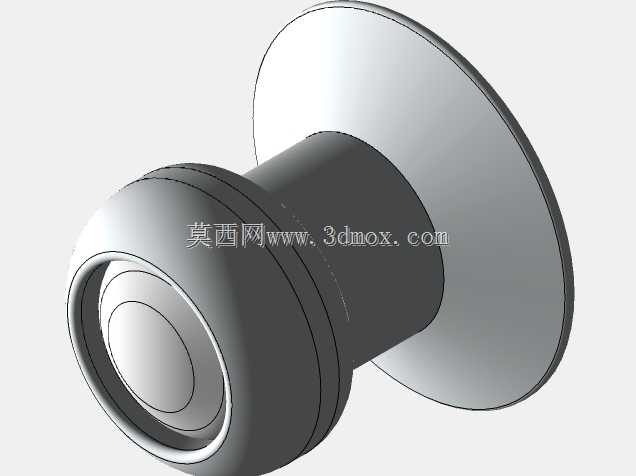

　　在三维建模过程中，这类标准件的建模需要重点还原几个关键结构特征：钉体的外圆柱面要保证尺寸公差符合标准要求，沉头部分的锥面角度和头部厚度要严格对应标准尺寸，芯轴的断颈槽位置和尺寸要准确还原，保证模型在装配模拟时能够正确匹配安装孔和拉铆工具的动作逻辑，同时可以配置不同的长度、直径规格参数，方便设计人员在不同板厚的装配场景下直接调用选型，不需要重复建模。建模时还要注意还原钉体内孔和芯轴的配合间隙，以及芯轴头部的膨胀锁紧结构，在做装配干涉检查时，能够准确模拟铆接完成后钉体尾部的膨胀变形范围，避免设计时出现背面空间不足、钉体膨胀后和其他内部部件干涉的问题。
