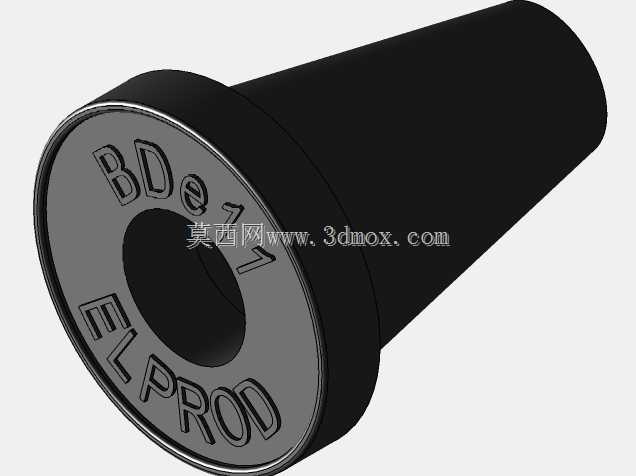

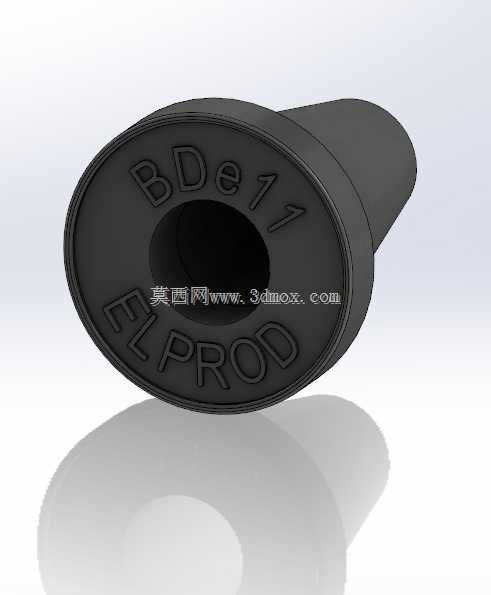

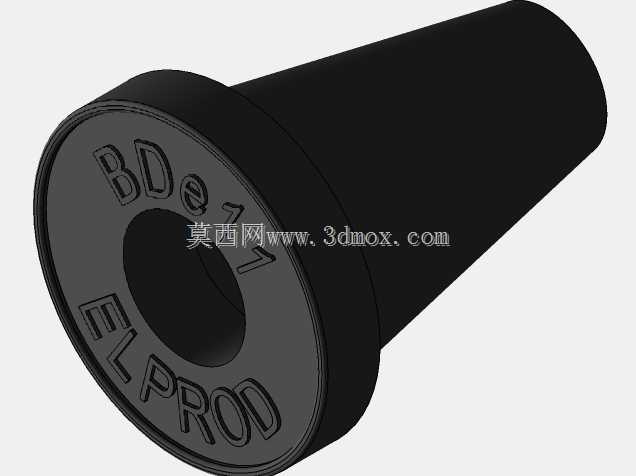

BDE-11型带法兰锥面密封嵌件结构

　　这类带法兰锥面的嵌件结构，在低压流体管路、线束过孔密封、小型气动回路的终端固定场景里应用十分普遍，很多户外电控柜的穿线位、小型气动手持工具的进气端、民用净水设备的管路接驳位，都会用到同结构的密封嵌件，靠锥面的过盈挤压配合法兰端面的压合，实现径向与轴向的双重密封，避免流体渗漏或者粉尘进入设备内部。

　　从实际使用的工况来看，这类嵌件通常采用弹性体材质注塑或者压制成型，法兰端的大直径盘面主要承担轴向限位作用，安装时会嵌入预制的安装沉孔内，盘面贴合安装基面，避免嵌件受轴向力时被推入安装孔内部；锥段部分则是核心的密封与连接部位，锥度通常控制在1:10到1:20之间，安装时锥面与安装孔的内壁形成过盈配合，弹性材质受挤压后会填充孔壁的微观间隙，同时锥面的自紧特性会在内部有压力时，让密封面的压合应力随压力升高而增大，保证密封可靠性。

　　设计这类结构的时候，首先要确认安装边界的尺寸约束：安装孔的直径公差需要控制在H8到H9区间，过大的间隙会导致锥面压合量不足出现渗漏，过小的孔径则会导致安装阻力过大，甚至压坏嵌件的锥段结构；法兰盘的厚度需要匹配安装基面的沉孔深度，通常法兰厚度要比沉孔深度大0.2到0.3毫米，保证装配后法兰端面能被外部压盖或者接头完全压紧，不会出现轴向窜动。法兰盘上刻印的字符，一方面是做型号标识，方便现场装配时快速区分不同规格的嵌件，避免错装，另一方面字符的凹陷结构也能在法兰端面被压紧时，增加与压合面的微观摩擦力，防止嵌件在安装孔内发生周向转动。

　　从结构细节来看，嵌件中心的通孔尺寸需要匹配穿过的管路或者线束外径，通孔的内壁通常会做轻微的脱模斜度，方便成型时脱模，同时通孔两端会做0.2到0.5毫米的圆角，避免穿线或者插管时刮伤线束外皮或者管路外壁。锥段的末端会做小尺寸的倒角，方便安装时快速对准安装孔，减少初始对位的难度，提升装配效率。

　　在实际选型替换时，需要重点核对三个核心尺寸：一是法兰盘的外径，要保证法兰盘能完全覆盖安装孔的端口，避免压合时法兰陷入孔内；二是锥段的有效长度，要保证锥段插入安装孔后，有足够的接触长度形成有效密封面，通常有效接触长度不小于安装孔壁厚的1.5倍；三是中心通孔的直径，要匹配穿过件的外径，过盈量控制在0.5到1毫米之间，既保证通孔与穿过件之间的密封，又不会因为过盈量过大导致穿过件被挤压变形，影响流体通径或者线束的排布空间。

　　这类结构的建模过程中，需要重点处理锥面与法兰盘的过渡圆角，圆角半径通常取0.3到0.8毫米，避免应力集中导致嵌件在反复受压或者低温环境下出现开裂；同时法兰端面的平面度需要控制在0.1毫米以内，保证压合时端面能完全贴合密封，不会出现局部间隙导致渗漏。对于需要在嵌件外部加装锁紧螺母的使用场景，锥段的外表面不需要做额外的螺纹结构，靠锥面的过盈配合加上法兰端面的压合就足够提供固定力，相比传统的螺纹式密封接头，这类嵌件的零件数量更少，装配效率更高，成本也更低，适合大批量的民用设备、小型工控设备使用。

　　在户外使用的场景下，这类嵌件的材质通常会选用耐老化的弹性体，法兰端面会设计一圈微小的环形凸筋，压合时凸筋首先被压变形，填充安装基面的微观不平度，进一步提升端面的密封效果，避免雨水或者凝露顺着安装面的间隙进入设备内部。锥段的表面粗糙度通常控制在Ra3.2左右，过于光滑的表面会降低锥面与孔壁的摩擦力，容易出现嵌件脱出的问题，过于粗糙的表面则会导致安装阻力过大，甚至刮伤锥面影响密封性能。
