沉头方颈螺栓DIN608标准件结构

　　在各类钢结构连接、农用机械机架装配、输送设备机架拼接、重型货架安装场景中，沉头方颈螺栓是应用频次极高的一类紧固件，其结构设计完全围绕安装后的表面平整度、防转可靠性、连接强度三个核心需求展开。从实际装配场景来看，这类螺栓多用于被连接件表面要求平齐无凸起的位置，比如输送线的导轨面安装、农用机具的护板固定、钢结构的覆板连接场景，安装完成后螺栓头部完全沉入被连接件的沉孔内，不会出现外凸结构剐蹭物料、勾挂操作人员衣物的问题，这也是沉头结构最核心的应用价值。

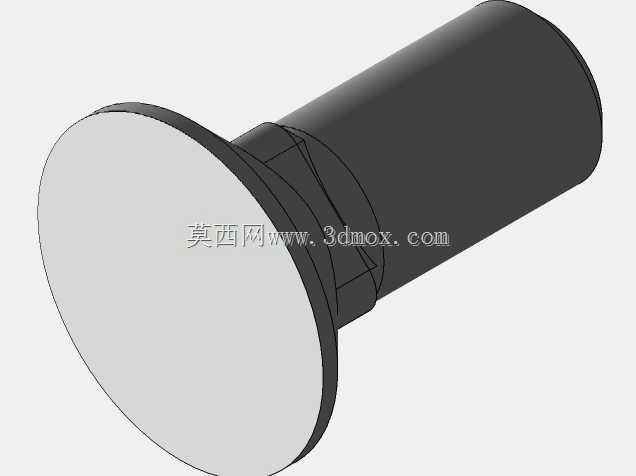

　　该螺栓的结构分为三个核心功能段，分别是沉头头部、方颈定位段、外螺纹杆身。沉头头部采用锥面贴合设计，锥角与被连接件上预制的沉孔锥角完全匹配，拧紧过程中锥面会自动对中，保证头部端面与被连接件表面完全齐平，不会出现偏斜导致的局部应力集中。方颈段位于头部与杆身的过渡位置，截面为正方形，安装时方颈会嵌入被连接件上预制的方形卡槽内，拧紧螺母的过程中方颈会承受全部扭矩，避免螺栓随螺母同步转动，无需额外使用工具固定螺栓头部即可完成拧紧作业，在单侧操作空间受限的装配场景下，这个结构能大幅降低装配难度，提升现场安装效率。

　　外螺纹段采用标准公制螺纹设计，螺纹牙型经过结构优化，牙底圆弧过渡能够降低应力集中系数，在承受交变载荷的连接场景下，能有效避免螺纹根部出现疲劳断裂问题。杆身部分的直径与螺纹大径保持合理的公差配合，穿入被连接件的安装孔时，既能保证顺利穿入，又不会出现过大的径向间隙，避免连接后出现横向窜动。从安装边界来看，设计选型时需要重点核对三个尺寸参数：首先是沉头头部的直径与锥角，确保预制沉孔的尺寸能够完全容纳头部，保证安装后表面平齐；其次是方颈段的对边尺寸与长度，方颈的嵌入深度需要与被连接件的板厚匹配，既不能因为方颈过长导致头部无法贴合沉孔，也不能因为方颈过短导致防转失效；最后是螺纹段的有效长度，需要根据被连接件的总厚度、垫圈厚度、螺母厚度计算所需的螺纹长度，保证拧紧后螺母能有足够的啮合扣数，满足连接强度要求。

　　在实际设备维护场景中，这类螺栓的方颈结构还能起到长期防松的作用，设备运行过程中产生的振动不会导致螺栓跟转，相比普通沉头螺栓，其防松性能更优，在振动较大的破碎设备机架、振动输送设备、农用耕作设备上应用时，能有效降低紧固件松动脱落的故障概率。建模过程中，螺纹部分采用精确的牙型扫描特征构建，而非简化的贴图示意，能够直接用于后续的装配干涉检查、连接强度仿真分析，方颈与头部的过渡位置做了合理的圆角处理，避免热处理过程中出现应力开裂，同时也能降低装配时的应力集中。沉头头部的支撑面与杆身的垂直度严格控制在标准公差范围内，保证拧紧后螺栓杆身不会出现偏斜，连接受力均匀，不会出现局部载荷过大导致的被连接件压溃或者螺栓断裂问题。

　　针对不同的应用场景，选型时还需要匹配对应的性能等级，比如用于重型钢结构连接时需要选用8.8级及以上的高强度版本，用于普通护板安装、轻载机架连接时可选用4.8级版本，不同性能等级的螺栓在建模时杆身的圆角参数、螺纹收尾长度都有对应的差异，完全贴合实际生产的工艺要求。安装孔的设计也需要配合螺栓结构，光孔直径比杆身大0.5-1mm，方孔的对边尺寸比方颈大0.2-0.3mm，既保证安装时能顺利放入，又不会因为间隙过大影响防转效果，沉孔的深度需要比头部厚度大0.1-0.2mm，保证安装后头部不高出被连接件表面，满足平齐要求。
