四爪弹性联轴器传动连接结构

　　在各类工业传动系统的轴系连接场景中，这类四爪结构的联轴器是应用范围极广的挠性传动部件，区别于刚性联轴器无法补偿安装偏差的短板，四爪结构的设计初衷就是在传递额定扭矩的同时，抵消两轴安装过程中产生的径向、角向与轴向偏差，避免轴系因强行对中产生额外的弯曲应力，延长轴承、轴端密封等配套部件的使用寿命。从实际应用场景来看，这类联轴器常见于中小型功率的传动链路，比如输送线的驱动电机与辊筒轴连接、小型风机的电机与叶轮轴对接、自动化设备的伺服电机与丝杠传动端连接，甚至部分轻工机械的动力输出端也会采用这类结构，核心原因是其结构简单、拆装维护便捷，不需要复杂的专用工具就能完成轴系的对接与拆卸，日常运维的成本远低于膜片联轴器、

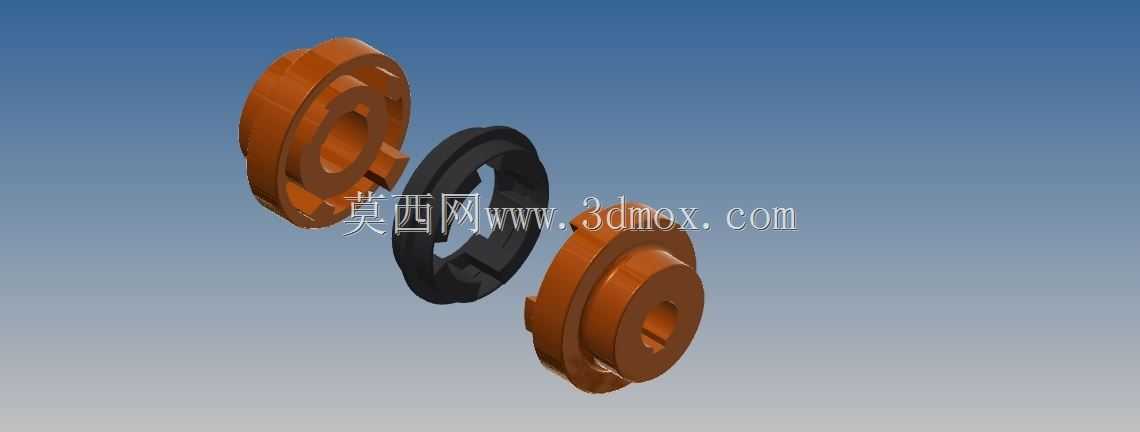

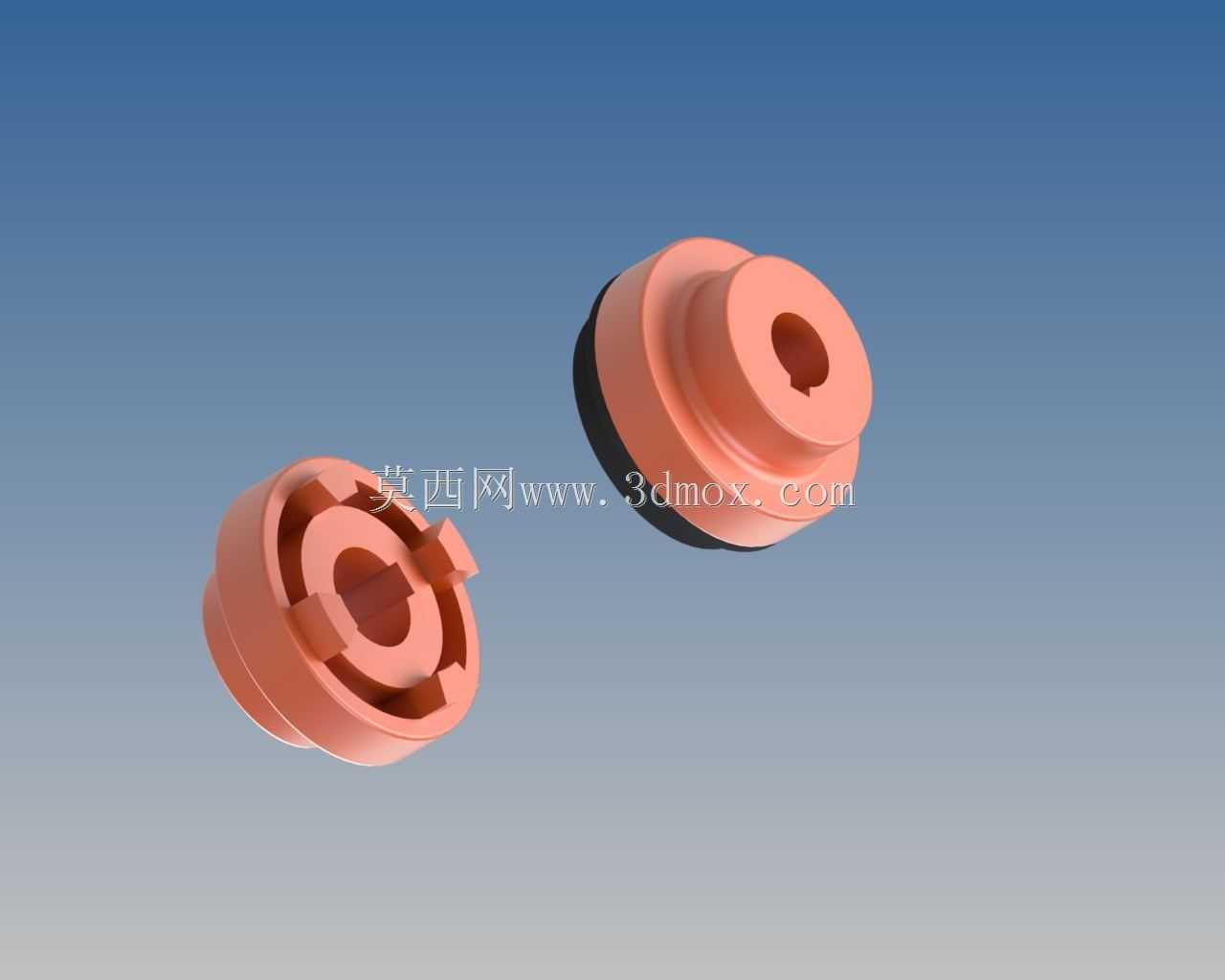

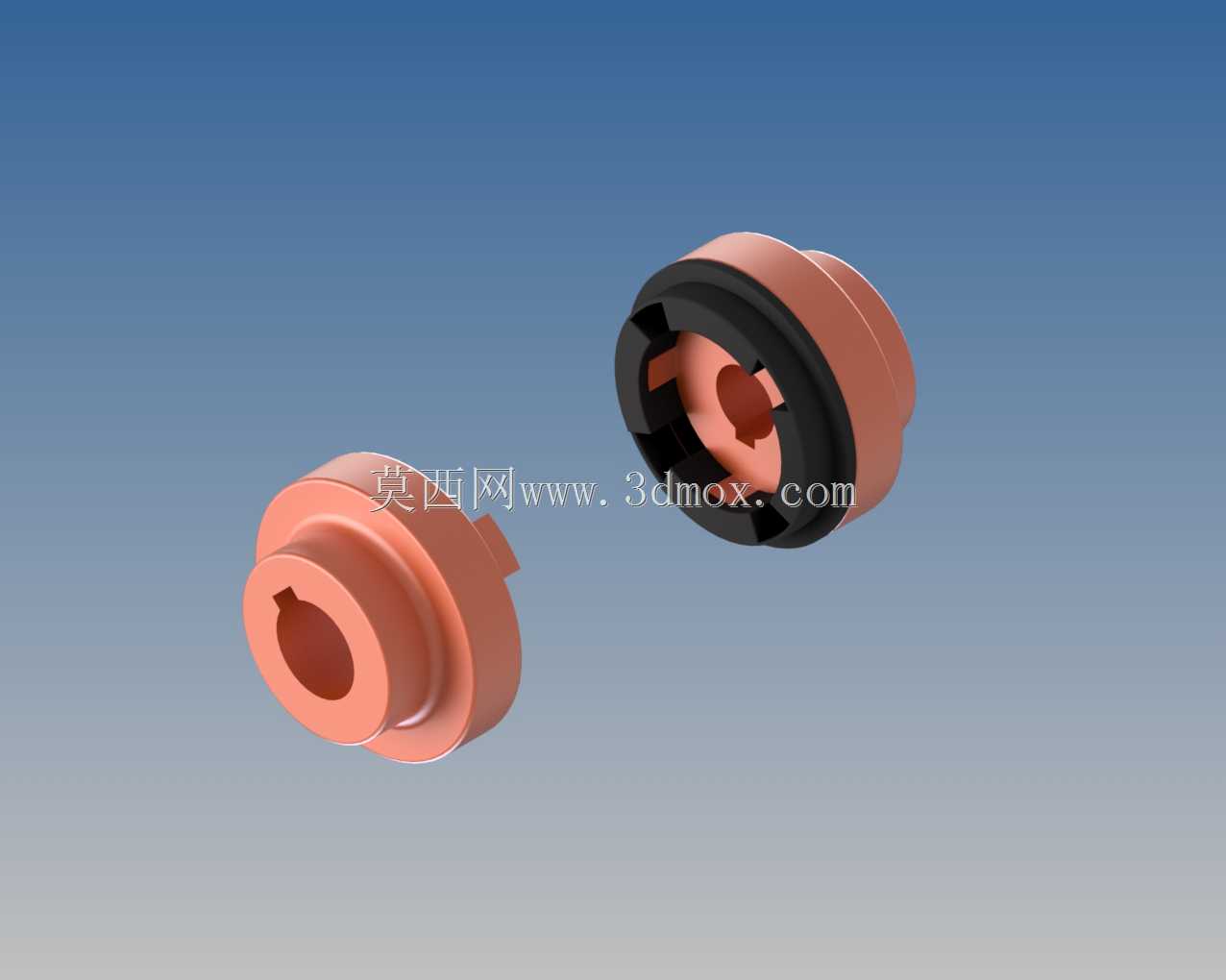

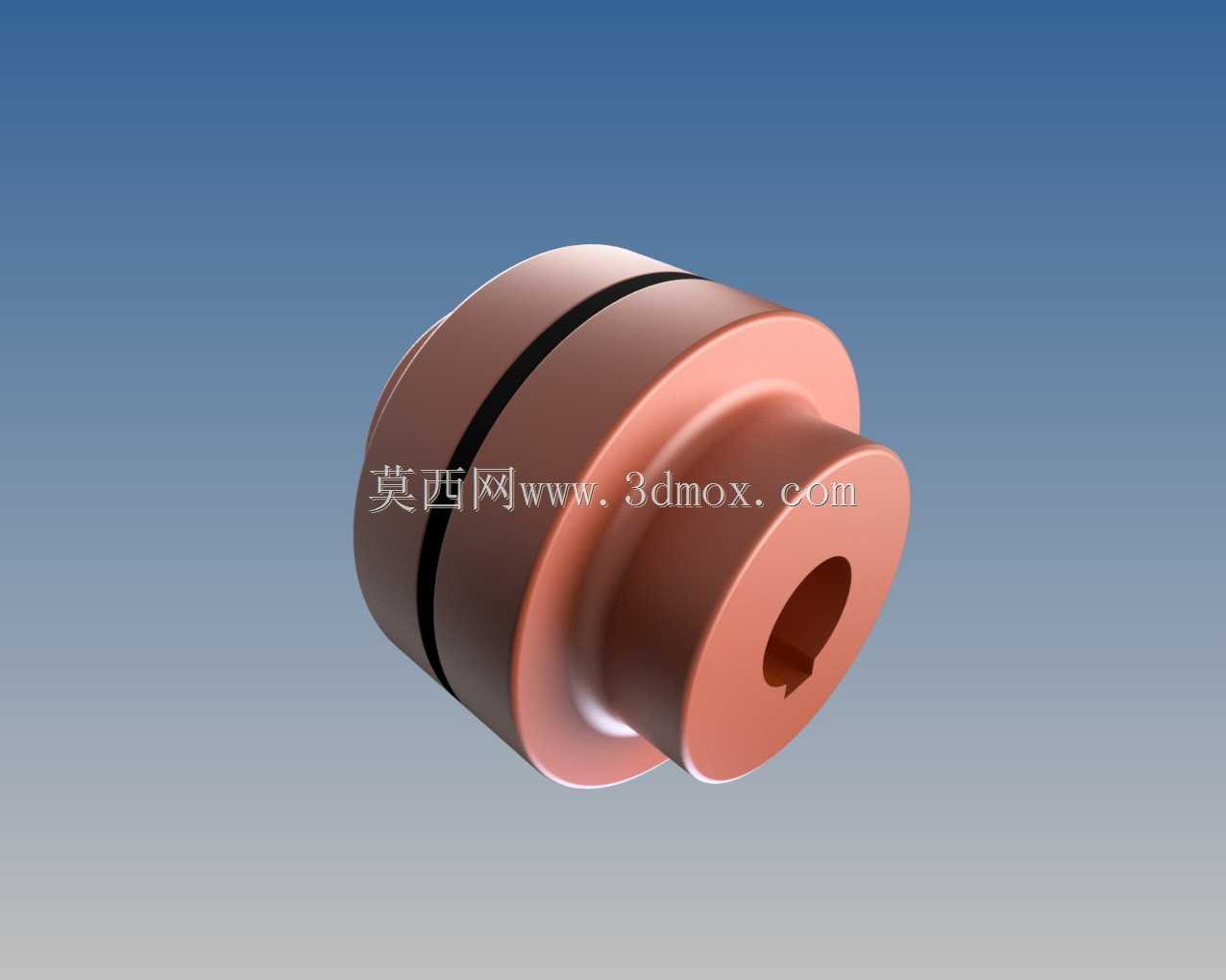

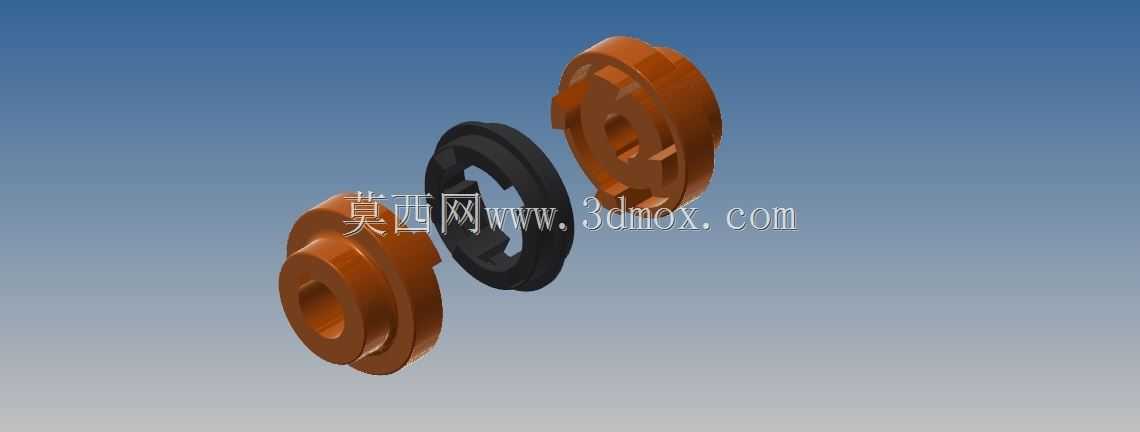

　　鼓形齿式联轴器等高精度传动部件。从功能特性上拆解，两个对合的爪盘分别通过中心的键槽与两侧轴端实现周向固定，爪部之间预留的间隙可以嵌入弹性缓冲块，图中展示的橙色本体多为工程塑料或聚氨酯材质的爪盘结构，部分重载场景会采用铸钢或铝合金加工爪盘，搭配橡胶或聚氨酯弹性垫，传动过程中弹性垫可以吸收启动、换向瞬间的冲击载荷，减少传动链路的振动传递，尤其是在频繁正反转的工况下，缓冲结构能避免爪部硬接触产生的碰撞噪音与结构疲劳。设计这类联轴器的时候，首先要匹配所连接轴的轴径范围，中心孔的公差通常选用H7级配合，键槽的尺寸符合平键连接的标准规范，保证扭矩传递过程中不会出现键侧松动；爪部的数量选择四爪而非三爪或六爪，是平衡了加工难度与受力均匀性的结果，

　　四爪结构在圆周方向对称分布，加工时一次装夹就能完成所有爪部的铣削成型，相比六爪结构减少了加工工序，同时相比三爪结构，受力点更多，单爪承受的剪切应力更小，同等外径尺寸下能传递的扭矩上限更高。安装边界方面，这类联轴器的轴向总长度需要匹配轴端的预留安装空间，爪盘的轮毂长度要保证轴头插入后有足够的接触面积，避免轴端压溃轮毂内孔；径向尺寸上要注意爪部的最大回转直径，不能与周边的设备护罩、机架结构产生运动干涉，尤其是在有高速运转需求的场景，还要做动平衡校验，避免四爪结构因质量分布不均产生径向跳动。实际选型过程中，不能只看额定扭矩参数，还要核算两轴的允许偏差范围，这类四爪联轴器的径向补偿量通常在0.2-0.5mm区间，角向补偿量在1度以内，

　　轴向补偿量在1-2mm区间，如果现场安装的对中精度达不到这个要求，强行安装会导致弹性垫快速磨损，甚至出现爪部断裂的故障。另外爪部的啮合间隙设计也很关键，间隙过小会导致两轴热胀冷缩时产生轴向顶死，间隙过大则会在正反转切换时产生明显的回程间隙，影响传动精度，在伺服传动这类对回程间隙有要求的场景，会通过选配高硬度的弹性块来压缩啮合间隙，兼顾缓冲性能与传动精度。从结构细节来看，爪部的侧面通常会设计微小的拔模斜度，方便弹性块的嵌入与更换，轮毂端的倒角设计则方便轴头的导入安装，避免装配时刮伤轴表面；中心孔的端部会加工倒角，去除毛刺的同时也能引导平键顺利滑入键槽。很多现场运维人员容易忽略的是弹性块的定期检查，这类联轴器的失效形式大多是弹性块磨损、压溃，而非金属爪盘的结构损坏，日常巡检时只需要观察爪部之间的弹性块是否有开裂、掉块的情况，及时更换弹性块就能大幅延长联轴器的整体使用寿命，不需要整体更换两个爪盘，这也是这类结构在工业场景长盛不衰的核心原因之一。在三维建模过程中，这类零件的建模逻辑也很清晰，先通过旋转特征做出轮毂的基体，再拉伸切除出中心孔与键槽，最后通过圆周阵列做出四个均匀分布的爪部结构，建模时需要注意爪部与弹性块的配合公差，预留合理的装配间隙，避免干涉；装配体环境下要模拟两轴存在安装偏差时的运动状态，验证爪部在极限偏差位置不会发生硬碰撞，保证结构设计的合理性。
