玻璃取料输送用快换式真空吸头结构

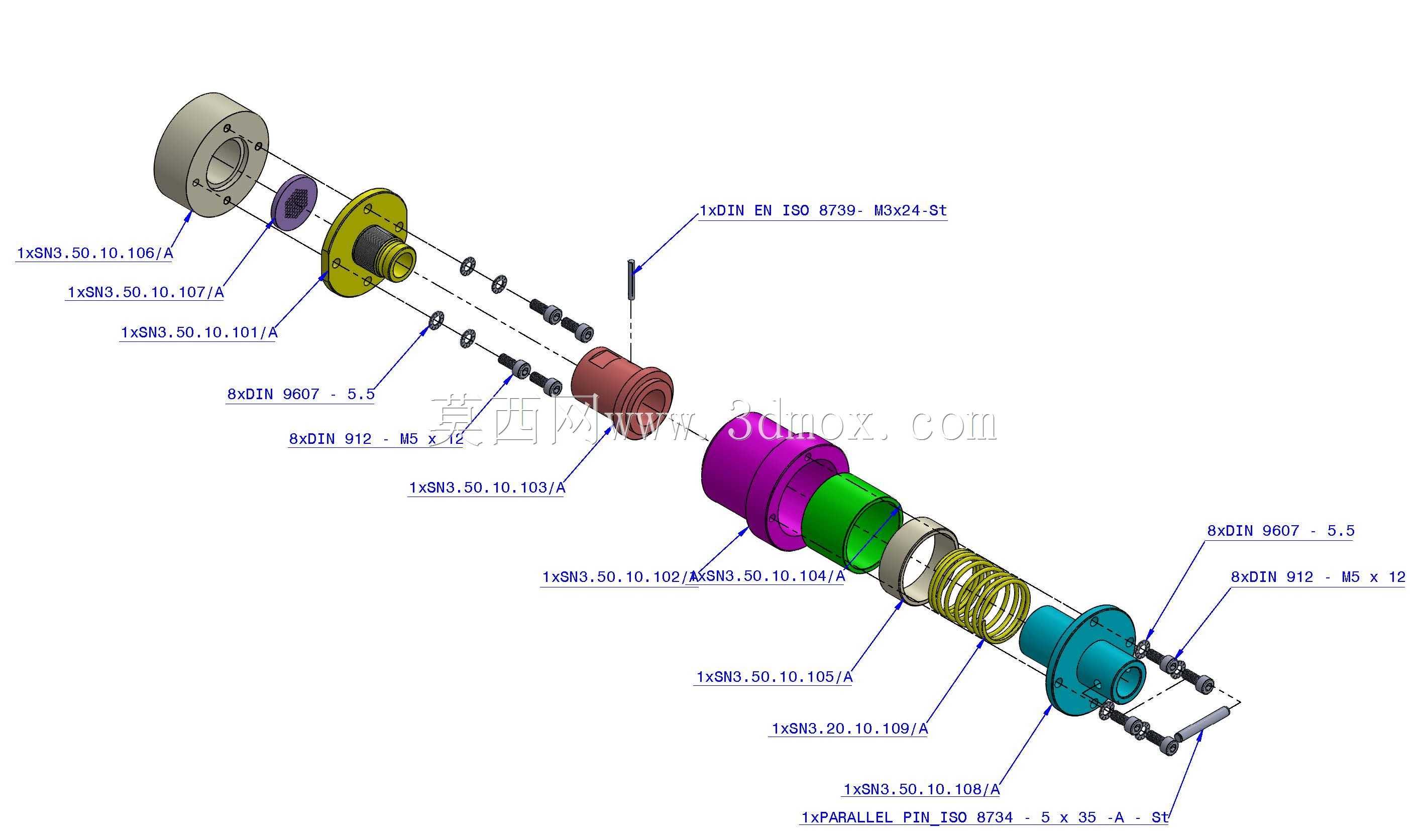

　　在平板玻璃深加工的连续产线场景里，玻璃板从旋转工位完成成型、冷却或表面处理工序后，需要平稳转移到下游输送传送带，这类工位的取料执行端长期面临两个核心痛点：一是不同批次玻璃板的厚度、表面平整度存在小幅波动，常规刚性吸头容易出现吸附漏气、接触应力集中压伤玻璃表面的问题；二是产线换产或者吸头端面磨损后，传统固定式吸头的拆装更换需要松脱多组紧固螺栓、重新校准同轴度，单次换型停机时间往往超过二十分钟，直接拉低整线的设备综合效率。这套快换式真空头的结构设计，正是针对这类玻璃取放工位的实际工况做的定向优化。从结构组成来看，整套组件沿轴向依次布置安装法兰、定位隔套、快换基座、缓冲弹簧、导向衬套、真空吸附头以及配套的紧固件，

　　各零件的配合公差经过反复校核：安装法兰端设置有同轴定位止口，与设备执行端的安装轴采用H7/h6的间隙配合，止口端面预留0.1毫米的密封胶圈安装槽，保证真空回路连接后的气密性，避免因安装面漏气导致吸附力不足。快换连接部位采用钢珠卡位式结构，更换吸附头时只需要按压外侧的解锁套，即可拔出前端的吸附头组件，不需要额外拆卸基座部分的管路与接线，单人次更换操作耗时可以控制在两分钟以内，大幅压缩换产停机时长。内部的缓冲弹簧采用等节距圆柱螺旋压缩弹簧，预压缩量设置为5毫米，最大工作行程12毫米，当吸头接触玻璃板表面时，弹簧可以提供柔性缓冲，避免刚性接触导致玻璃边角崩裂或者表面压痕，弹簧的刚度经过匹配计算，在0.5兆帕的真空工作压力下，

　　缓冲行程不会被完全压死，始终保留2毫米左右的浮动余量，适配旋转工位出料时玻璃板存在的±3毫米位置偏差。导向衬套采用自润滑铜基材质，与吸附头的导向轴采用H8/f7的配合间隙，保证吸附头在轴向浮动过程中不会出现径向偏摆，吸附端面始终与玻璃板表面保持平行，避免因偏斜导致局部漏气。整套真空头的径向最大轮廓尺寸控制在65毫米以内，轴向总长度在完全伸出状态下为142毫米，安装法兰上的连接螺栓孔采用跨距42毫米的均布设计，能够直接适配现有多数玻璃取料机械手的末端安装接口，不需要额外做安装转接板的设计改造。在真空回路的设计上，内部的通气孔道做了圆弧过渡处理，避免直角孔道造成的气阻损失，通气孔的通径设置为6毫米，能够在0.1秒内完成吸附腔的真空建立，

　　取料响应速度匹配旋转工位12次/分钟的出料节拍。各连接部位的密封件采用耐磨损的丁腈橡胶材质，正常工况下的使用寿命可以达到120万次循环，减少日常维护的密封件更换频率。从实际使用的适配场景来看，这套结构除了用于平板玻璃的取放转移，也可以通过更换前端不同直径的吸附头，适配亚克力板、薄金属片、光伏面板等表面平整的片状工件取料，只需要根据工件重量匹配对应刚度的缓冲弹簧即可，不需要改动主体基座的结构，具备较好的工位适配通用性。在三维建模过程中，所有零件的装配约束都按照实际装配关系设置，包含紧固件的扭矩对应的预紧间隙、密封件的压缩量、弹簧的工作行程参数，能够直接用于后续的工程图导出、零件加工以及虚拟装配验证，避免设计阶段的干涉问题。
