带刻度卧式筒体球磨机结构设计

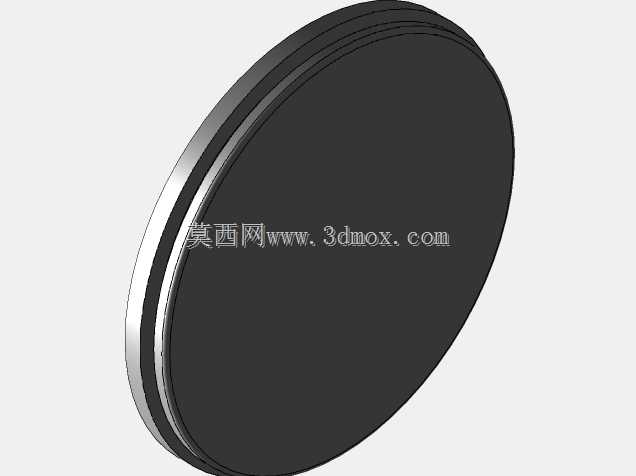

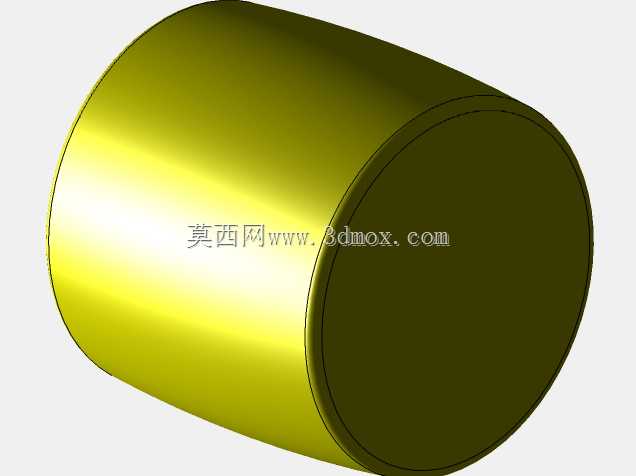

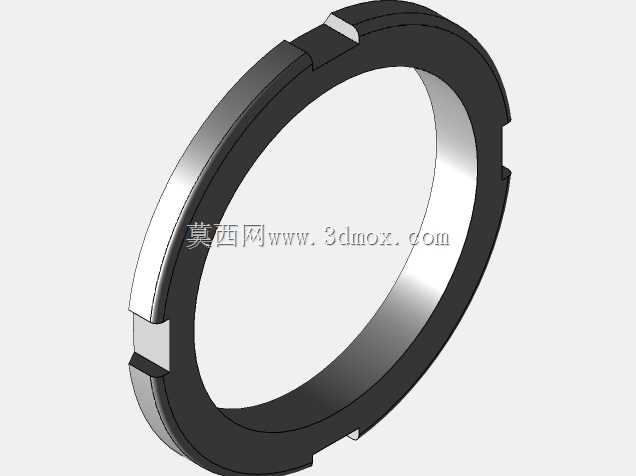

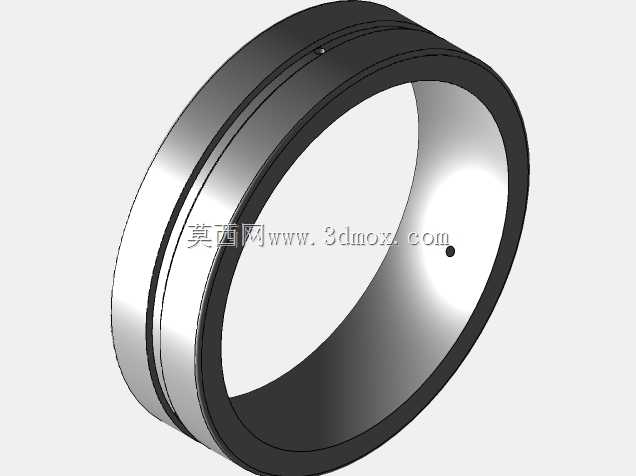

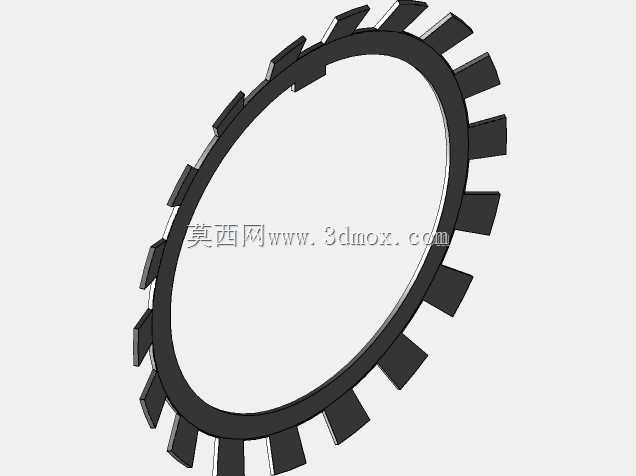

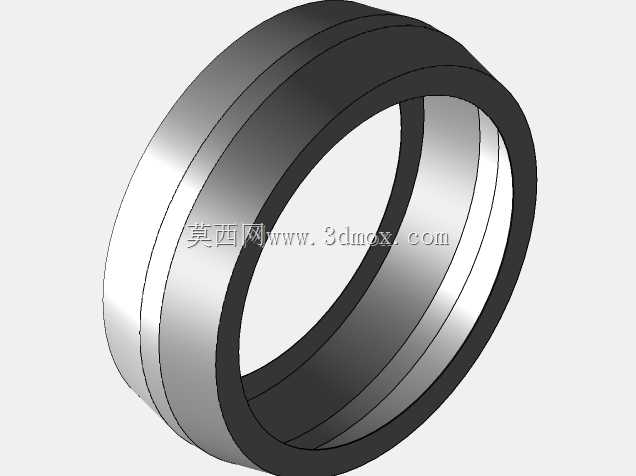

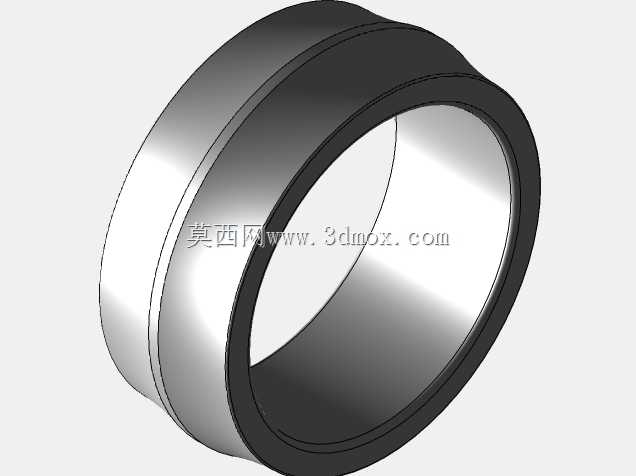

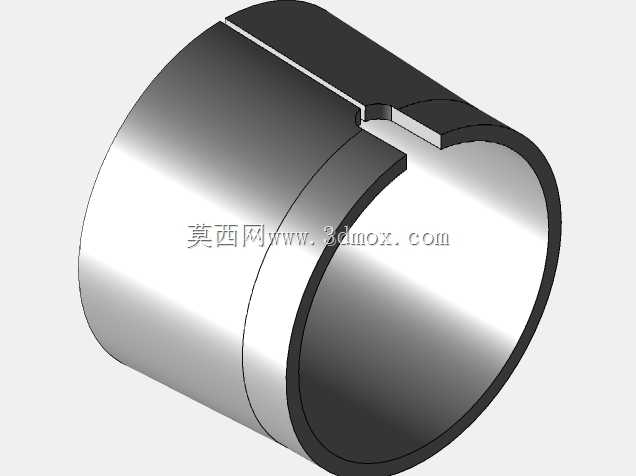

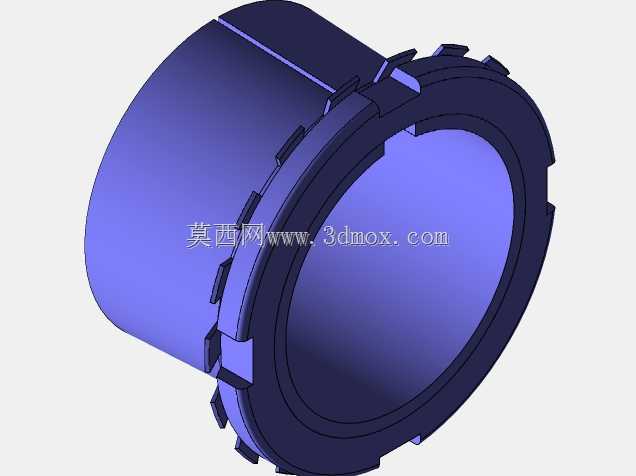

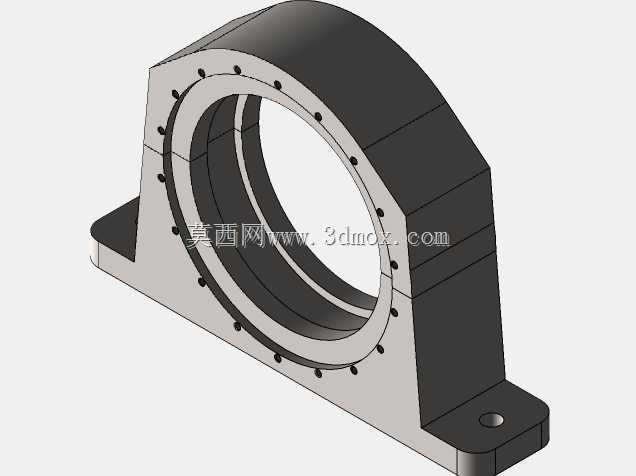

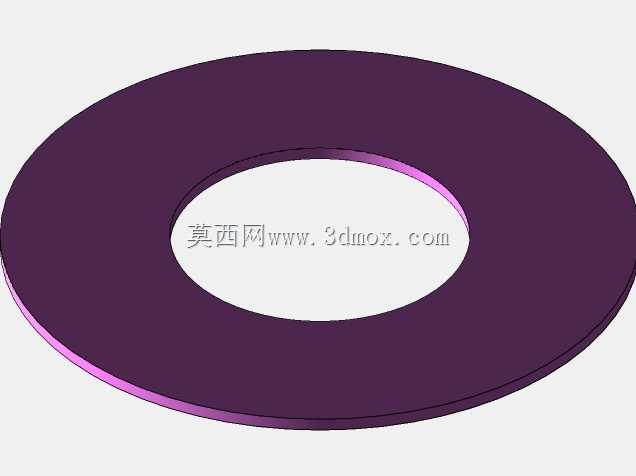

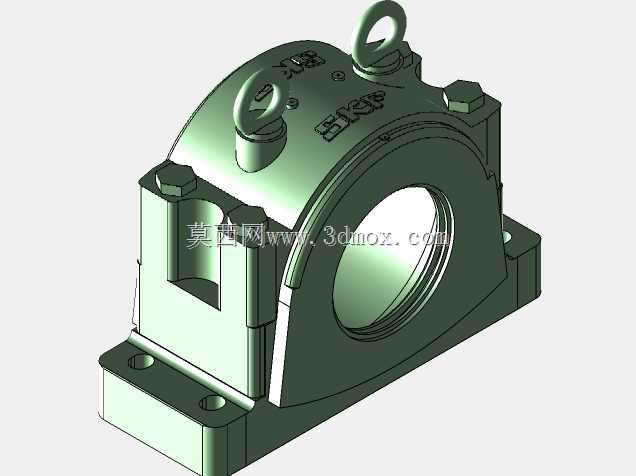

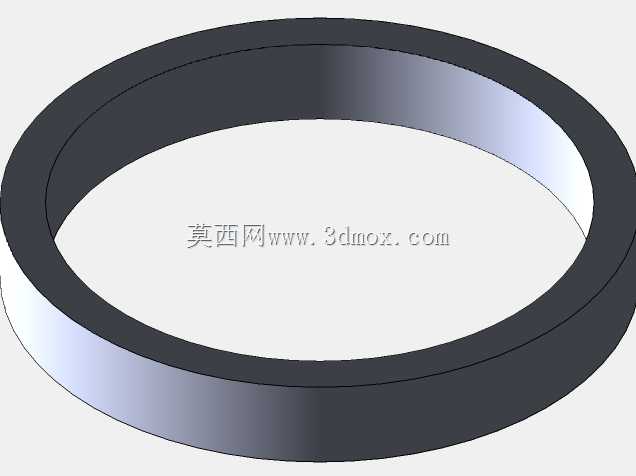

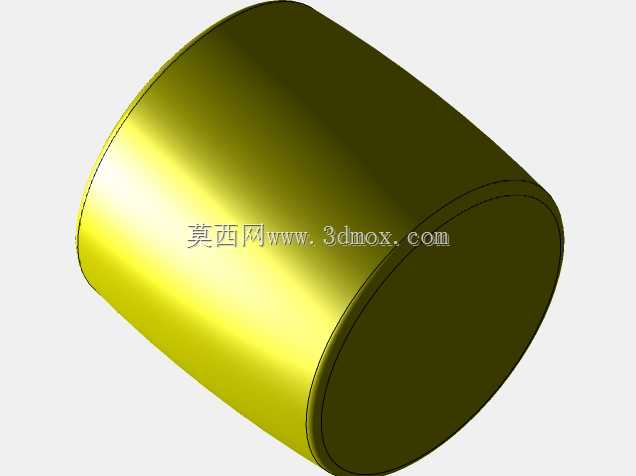

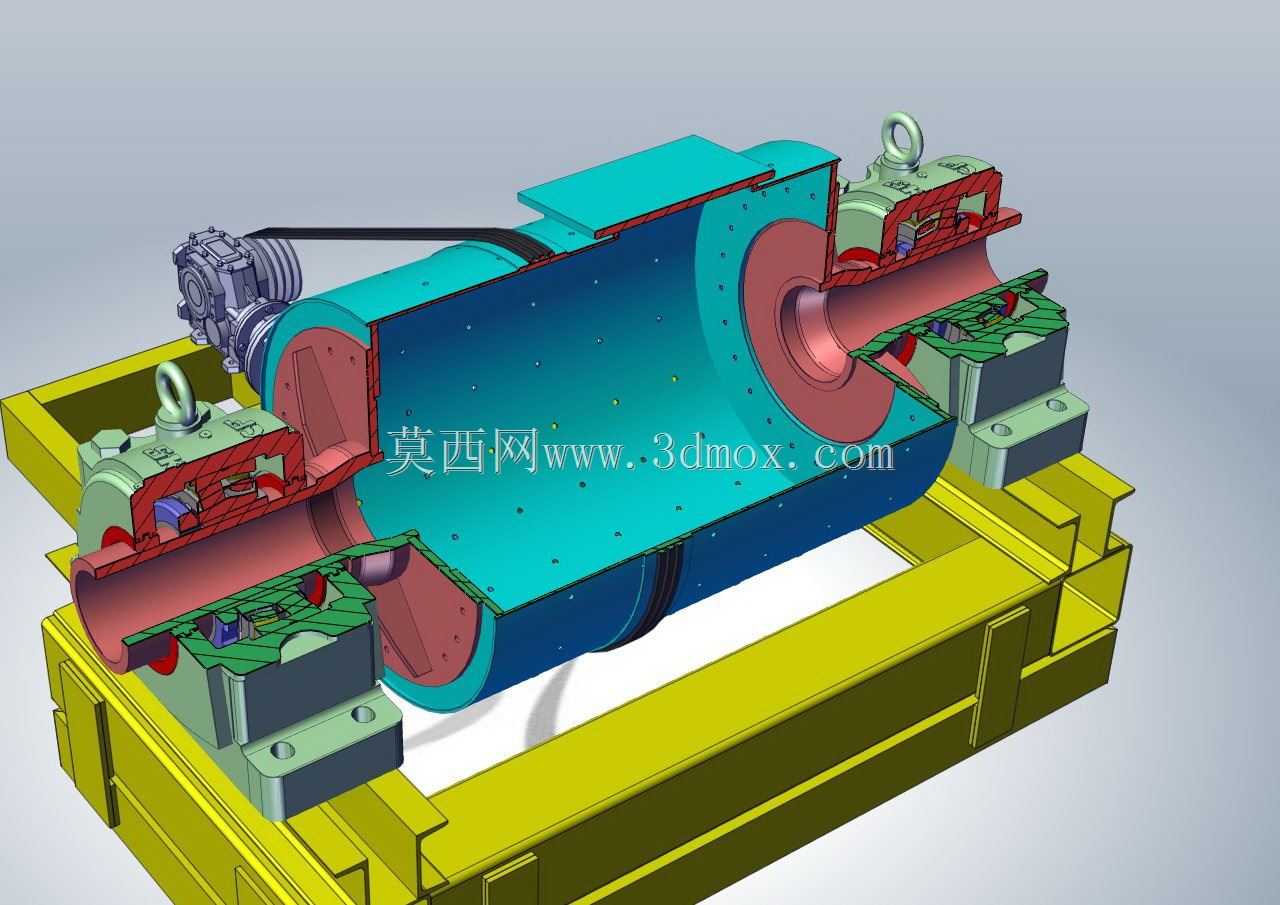

　　这款带刻度的卧式球磨机结构，主要面向选矿、建材、化工粉体加工领域的中试及小批量生产场景，可完成矿石、工业废渣、陶瓷原料等硬质物料的连续粉磨作业，适配粒度范围在20mm以下的进料，出料粒度可通过筒体内钢球级配、研磨时长灵活调整，常规工况下可实现200目以下粉体的稳定产出。从结构布局来看，整机采用卧式双支座承载设计，核心研磨筒体为水平放置的圆筒结构，筒体两端配置中空轴颈，分别承担进料、出料的通料功能，同时作为筒体回转的支撑轴段，轴颈与支座间配置滑动轴承组，可承受筒体满载钢球与物料时的径向载荷，适配长时间连续回转的工况需求。

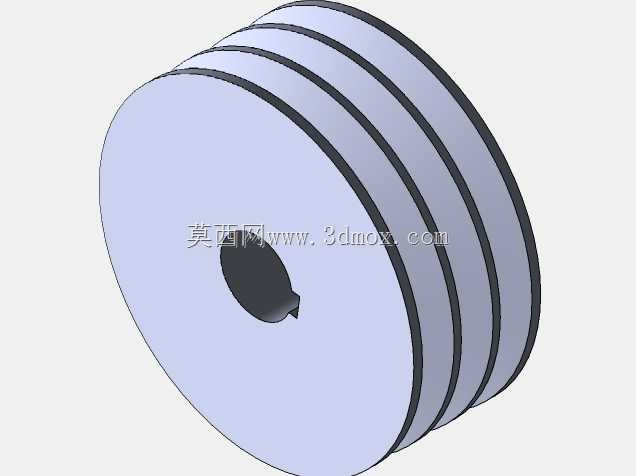

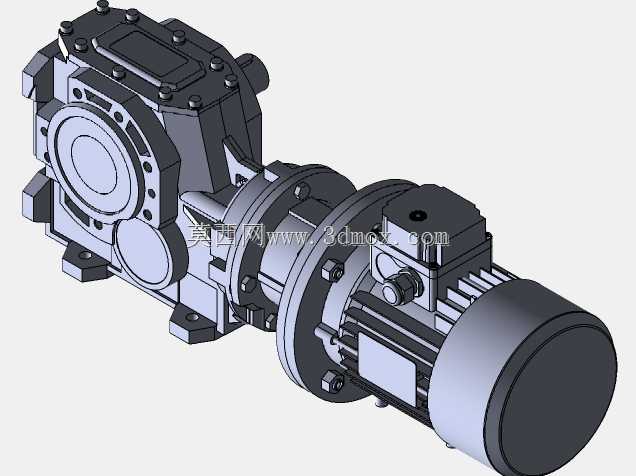

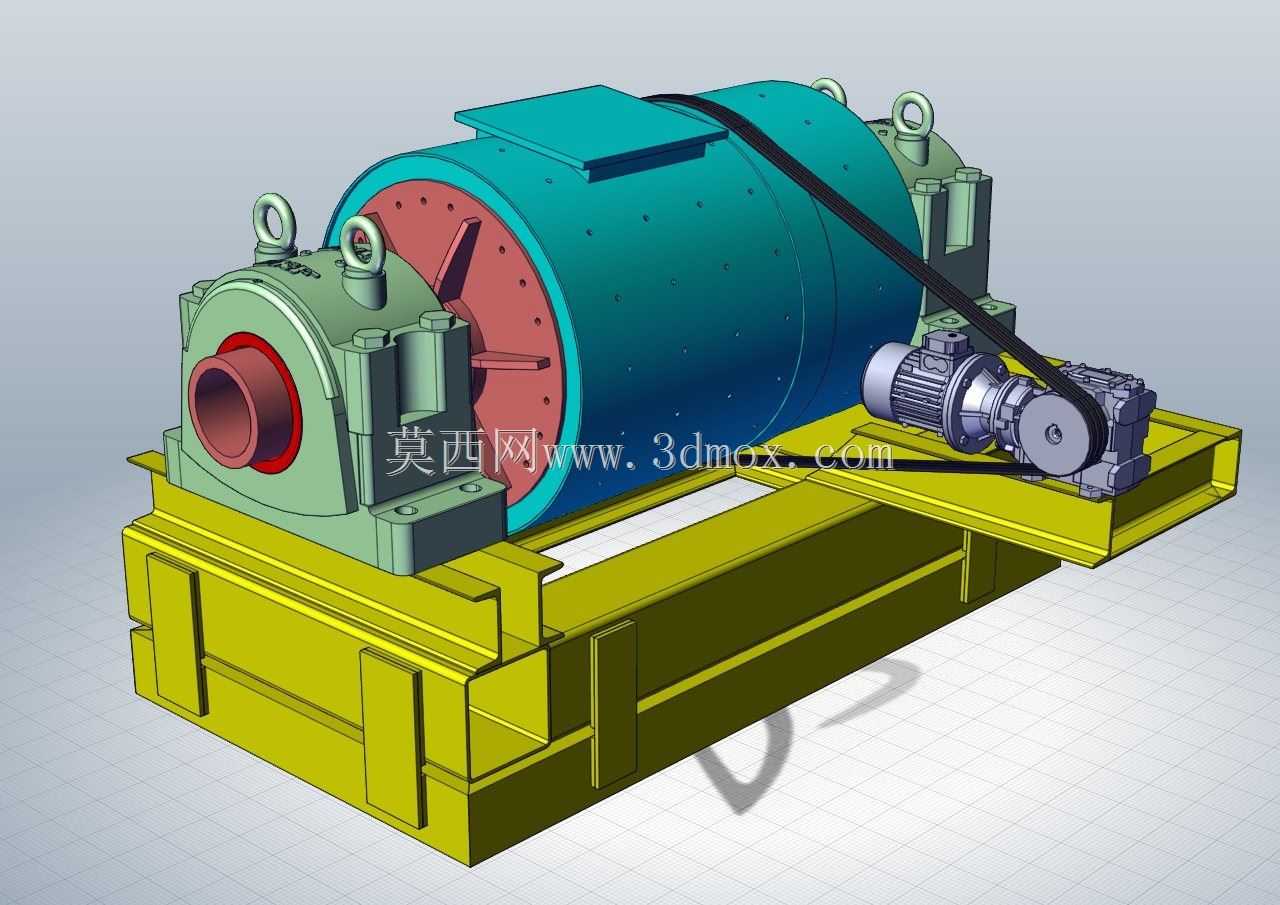

　　筒体驱动端采用皮带轮减速传动结构，配套的驱动电机通过三角带将动力传递至筒体端盖的大带轮，传动比匹配筒体15-30r/min的工作转速区间，既保证筒体内钢球能随筒体提升至合适高度后抛落，实现对物料的冲击研磨，也避免转速过高导致钢球随筒体同步回转失去研磨作用。筒体上设置的刻度标识，主要用于现场运维人员快速判断筒体内衬磨损量、钢球填充率的变化，无需开盖即可完成常规工况的参数核验，减少日常运维的开盖工作量，也能避免开盖过程中粉尘外溢的问题。

　　从安装边界来看，整机底座采用整体焊接式框架结构，底座上预留了地脚螺栓安装孔位，安装时需保证两支座的同轴度公差控制在0.2mm以内，避免筒体回转过程中出现轴颈偏磨、轴承温升过高的问题；筒体的轴向窜动量需控制在1-3mm区间，预留热胀冷缩的伸缩余量，避免长时间工作后筒体热膨胀导致轴承卡滞。筒体内部配置可拆卸的耐磨衬板，衬板通过螺栓固定在筒体内壁，衬板表面设置凸起的提升条，可带动钢球随筒体抬升，当衬板磨损至刻度标识对应的阈值时，可直接更换对应位置的衬板，无需整体更换筒体，降低运维成本。

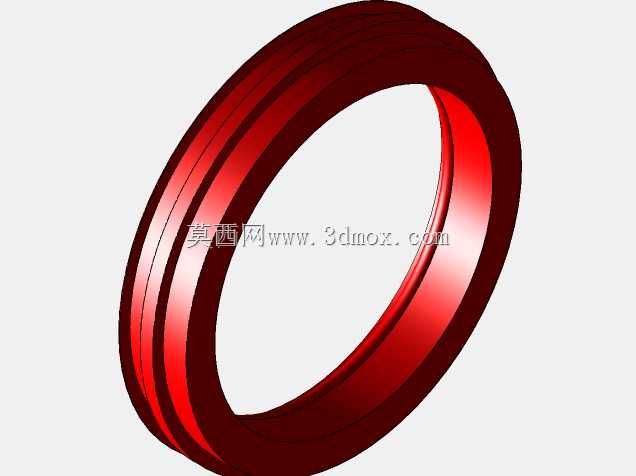

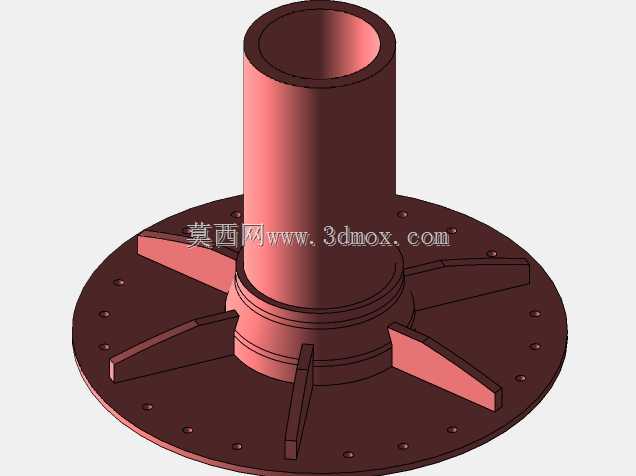

　　两端的中空轴颈内配置了螺旋进料、出料导叶，进料端导叶可将送入的物料平稳导入筒体内部，避免物料在轴颈处堆积堵料，出料端导叶可将研磨完成的粉体顺畅导出至出料溜槽，减少筒体内合格粉体的过磨现象。整机的润滑系统采用分点润滑设计，两端支撑轴承配置独立的润滑脂注油口，传动皮带轮的轴承位也预留了注油通道，日常运维时可按周期加注润滑脂，保证各运动副的润滑状态稳定。从设计思路上，这款结构优先考虑了工况适应性，整体框架采用模块化拆分设计，筒体、支座、驱动单元可拆分运输，现场安装时无需大型吊装设备即可完成组装，适配中小型选矿厂、粉体加工车间的场地条件；筒体上的观察孔与刻度配合，可快速掌握筒内的工作状态，无需额外配置复杂的在线监测装置，降低设备的整体制造成本，同时也提升了设备在恶劣粉尘工况下的运行可靠性，减少精密传感器易损坏的问题。在实际选型适配时，可根据处理量需求调整筒体的长度与直径参数，小直径长筒体适合细粉研磨作业，大直径短筒体适合粗磨作业，双支座的跨距可根据筒体长度同步调整，保证支撑刚度满足满载工况下的挠度要求，避免筒体回转过程中出现挠曲变形导致的密封失效问题。两端的轴颈密封采用填料密封结构，可阻挡筒体内的粉尘外溢，同时也能避免外部的灰尘进入轴承腔污染润滑脂，密封填料可在设备不停机的状态下完成压盖调整，减少停机维护的时间。
