蛋白石穹窿给料机旋转管体桁架结构

　　在散料处理的工业现场，穹窿结构给料设备的核心输送部件长期面临大跨度承重、物料冲击、连续运转疲劳的多重考验，这款旋转管体采用空间桁架式结构设计，正是针对大直径环形输送路径的受力需求做的针对性优化。不同于常规厚壁焊接管体的笨重设计，该构件以环形主承力圈为核心，沿环向均匀布置六处连接支座，每处支座都做了局部加劲肋强化，用来对接驱动辊轮、支撑托轮以及外部料流导向结构，避免局部应力集中导致的焊缝开裂问题。从实际应用场景来看，这类管体主要安装在穹窿式储料仓的底部出料位置，承担将仓内均匀下落的散状物料沿环向输送至指定下料口的功能，运转过程中管体整体绕中心轴线低速旋转，上部承接储料仓的连续落料，下部通过预设的出料缺口将物料定量给到下游输送皮带，

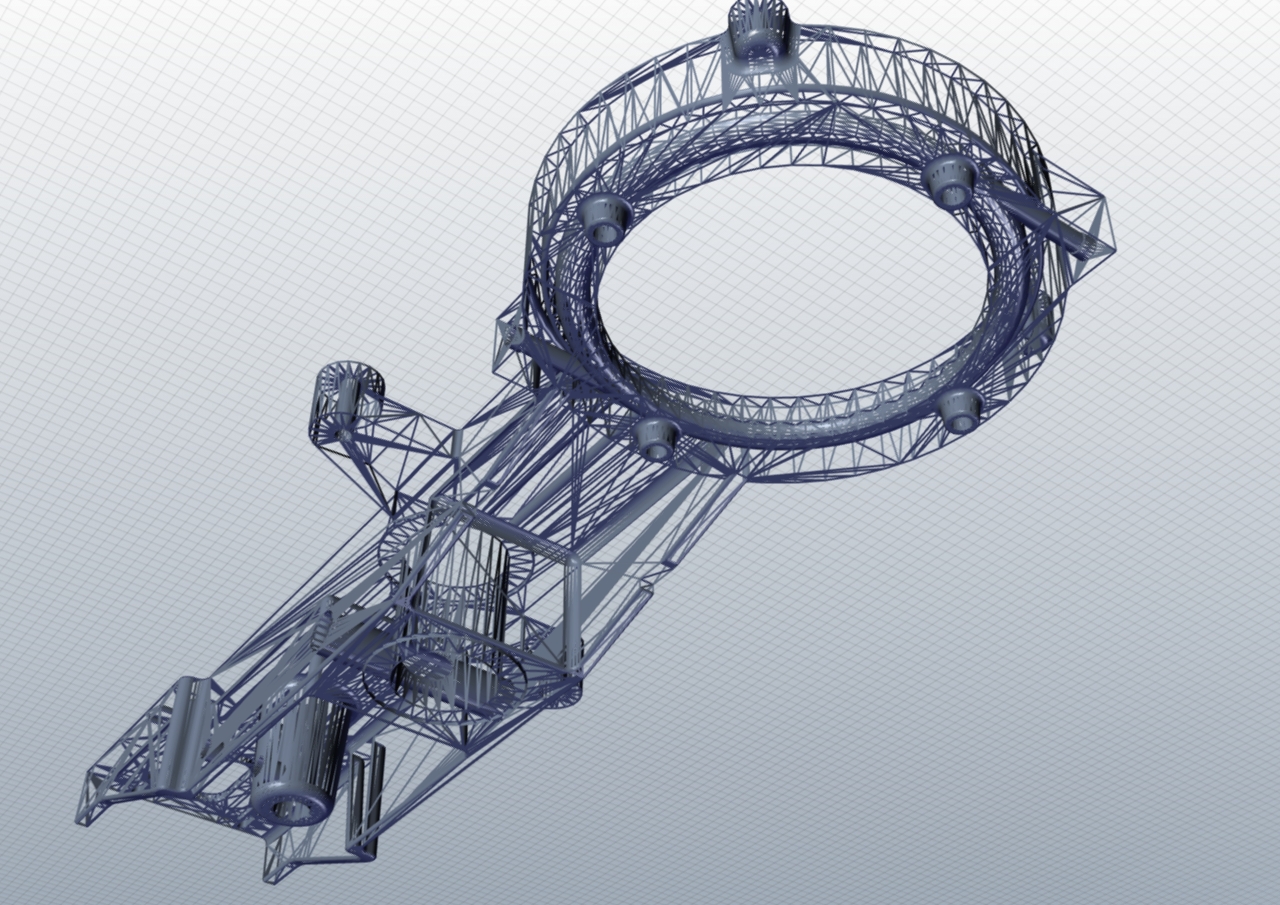

　　整个过程无卡料、无偏载，适配矿石、粮食、工业粉料等多种散料的输送工况。设计阶段首先核算了环形结构的径向变形量，因为大直径环件如果采用实心管壁，不仅自重过大，还会在长期旋转中出现椭圆化变形，导致托轮接触不均、运转振动超标，因此选用空间桁架结构，将主承力弦杆沿环向、轴向、斜向三个维度布置，斜腹杆采用交叉排布形式，既可以承受环向扭转力矩，也能抵消物料下落时的局部冲击载荷，整体自重比同规格实心管壁结构降低60%以上，同时结构刚度反而提升35%，有效降低驱动系统的功率损耗。管体的延伸段采用变截面桁架设计，从环形主圈位置逐步收窄，末端对接驱动装置的连接法兰，整个延伸段的弦杆排布做了等强度优化，靠近主圈位置的腹杆密度更高，

　　用来承担环形部分传递的扭转力矩，靠近驱动端的腹杆间距适当放大，在保证强度的前提下进一步控制自重。安装边界方面，该管体的环向支座外径与现场托轮组的安装中心圆完全匹配，六处支座的接触面都做了机加工找平，安装时不需要额外配焊调整垫片，延伸段的驱动法兰端面跳动控制在0.2mm以内，可直接与标准减速器输出轴对接，不需要额外设计过渡连接套。考虑到散料现场的粉尘磨损问题，所有桁架杆件的连接节点都采用相贯线焊接，避免出现积料死角，杆件表面预留了耐磨衬板的安装孔位，后期维护时可以直接在受料面更换耐磨衬板，不需要整体切割更换结构件。实际运转过程中，桁架结构的镂空特性可以让落料过程中夹带的细小粉尘直接透过杆间隙下落，不会在管体内部积料导致动平衡失衡，

　　长期连续运转的振动值可以稳定控制在允许范围内，大幅减少托轮、轴承等易损件的更换频率。从结构建模的角度来看，该构件的建模难点在于环向桁架的弦杆路径拟合，需要先根据受力计算确定主圈的中心轨迹，再沿轨迹法向生成上下弦杆的空间曲线，腹杆的排布要避开所有支座的安装位置，同时保证每根腹杆与弦杆的相贯线完全贴合，避免后期加工时出现焊缝间隙过大的问题；延伸段的变截面过渡要做曲率顺滑处理，不能出现结构拐点，防止应力集中导致的杆件断裂。
