金属滚轮式英语轮结构三维设计作品

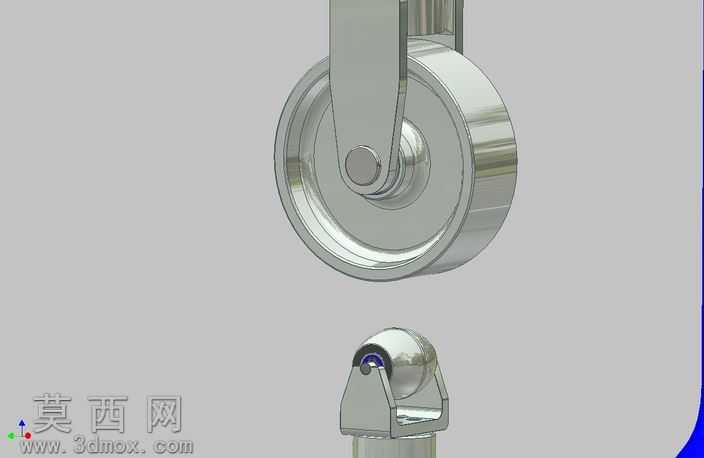

本作品为英语轮的三维建模设计成果，建模阶段依托三维参数化设计软件完成全结构的精准搭建，首先对轮体、轮架、连接销轴三大核心部件进行独立草绘，通过旋转、拉伸、切除等基础特征命令构建各零件的基础轮廓，针对轮体的环形凹槽、轮架的安装卡槽、销轴的定位轴肩等细节结构，采用倒角、圆角、拔模等细节特征命令完成精细化处理，确保各零件的尺寸公差符合装配配合要求，轮体内孔与销轴的配合间隙、轮架与轮体的侧边间隙均经过参数化校验，避免出现装配干涉问题。材质与渲染环节，针对金属构件的特性进行材质参数调试，轮体与销轴采用抛光不锈钢材质，调整金属粗糙度参数至0.1以内，设置合适的反射强度与环境贴图采样率，还原金属表面光亮顺滑的质感；轮架采用哑光镀锌金属材质，适当提高粗糙度参数，弱化反射效果，区分不同部件的材质视觉差异；渲染阶段采用三点布光方案，主光源提供基础照明凸显金属高光，辅助光源消除结构暗部阴影，背光源勾勒轮体的轮廓线条，最终输出的渲染图清晰展现各部件的结构形态与材质质感。结构设计上，该英语轮采用单轮支撑结构，轮体通过销轴铰接在U型轮架内部，轮架顶部设置平直安装面，可通过螺栓连接固定到配套设备上，轮体可绕销轴灵活转动，整体结构简洁紧凑，受力路径清晰，轮体的宽幅设计可提升承重时的稳定性，销轴两端的限位结构可防止轮体在转动过程中出现轴向窜动，轮架的加强筋结构提升了整体的抗形变能力，能够满足常规场景下的移动承重使用需求。设计思路围绕实用型五金滚轮的功能需求展开，优先保障转动灵活性与结构可靠性，在满足功能的前提下简化零件结构，减少不必要的复杂曲面设计，降低后续生产加工的难度，各零件均采用常规机械加工即可完成生产，具备较好的落地实用性。
