迷你桌用夹持式老虎钳三维建模作品

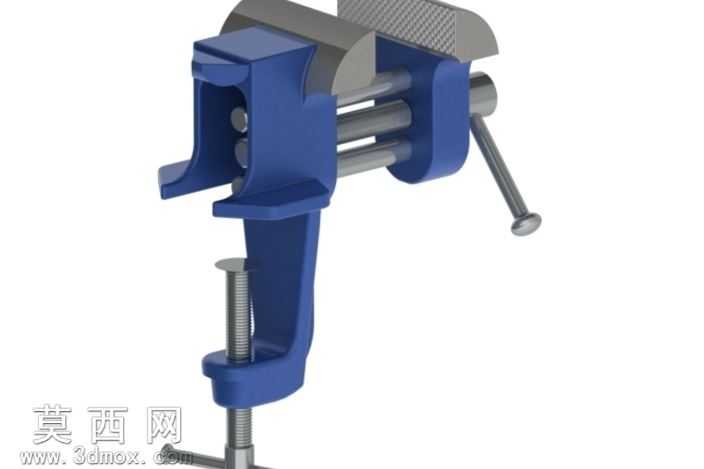

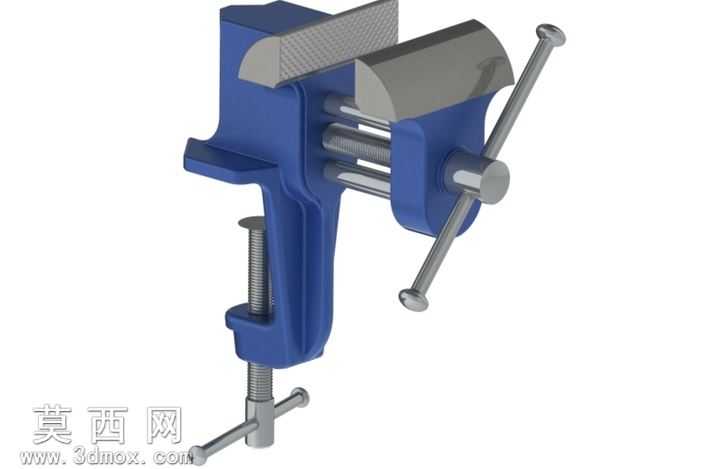

本作品为迷你桌用夹持式老虎钳的三维建模成果，建模过程依托三维机械设计软件完成，全程遵循机械加工零件的实际设计逻辑，完整还原了小型桌虎钳的全部结构细节。建模初期先梳理产品的功能逻辑：该款迷你虎钳依靠底部C型夹结构实现与桌面的快速固定，通过侧方丝杆驱动活动钳身完成工件夹持，整体尺寸小巧，适配小型手工加工、模型制作等轻量夹持场景。建模阶段采用自底向上的装配建模思路，先逐个完成单个零件的参数化建模：固定钳身作为核心承载零件，建模时重点还原其一体式C型夹臂、固定钳口安装位、导杆安装孔的结构特征，对钳身的加强筋、圆角过渡等细节做了精准还原，保证结构强度表现符合实际产品的力学要求；活动钳身建模时匹配导杆的滑动配合公差，预留钳口安装槽，保证与固定钳身的开合行程符合迷你虎钳的夹持范围；传动丝杆零件建模时还原了梯形螺纹的牙型特征，匹配末端的旋转手柄结构，同时还原底部C型夹的锁紧丝杆结构，保证夹持桌面时的锁紧功能可通过模型运动仿真完整实现；导杆零件采用圆柱特征建模，保证与钳身导孔的同轴度配合关系；钳口零件还原了表面的网格状防滑齿结构，还原真实产品夹持工件时的防滑设计。材质与渲染阶段，针对不同零件匹配对应材质属性：钳身主体采用蓝色喷塑铸铁材质，调整材质的粗糙度、金属度参数，还原喷塑表面的哑光磨砂质感；丝杆、导杆、手柄等金属加工件采用抛光镀锌钢材材质，添加轻微的环境反射效果，还原金属机加工零件的表面质感；钳口防滑齿部分做了表面纹理强化，突出防滑结构的细节特征。渲染阶段采用柔和的工作室光源，从多个角度打光避免结构阴影遮挡细节，同时添加轻微的环境闭塞效果，突出零件装配的层级关系。整体建模严格遵循机械设计的配合公差要求，所有活动零件可完成运动仿真：旋转侧方手柄可带动活动钳身沿导杆做直线开合运动，旋转底部锁紧丝杆可实现C型夹的锁紧与松开动作，完整复现真实迷你桌虎钳的全部操作功能，模型结构无干涉、无破面，可用于机械原理演示、工装设计参考、3D打印原型制作等多个场景。
