带轮皮带传动机构三维建模设计

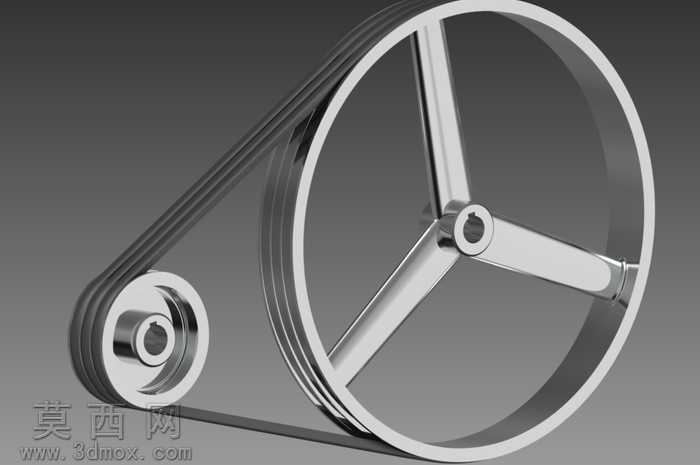

本作品为皮带传动机构三维建模成果，建模阶段采用Autodesk Inventor完成全参数化设计，首先依据带传动的设计规范确定大小带轮的基准直径、中心距、带型适配槽型等核心参数，先绘制带轮的截面草图，通过旋转特征生成带轮基体，针对大带轮的三辐板支撑结构，采用拉伸切除与圆周阵列命令完成辐板的均匀排布，对带轮轮毂的安装孔、键槽结构通过拉伸切除完成细节构建，同时对带轮轮槽的倒角、棱边圆角做工艺性处理，避免应力集中的结构缺陷。小带轮采用实心辐板式结构，建模时严格匹配V带的楔角尺寸，保证轮槽与皮带的贴合度符合传动要求。皮带部分采用扫描特征完成建模，以两带轮的节圆公切线与圆弧段组合作为扫描路径，以V带的截面轮廓作为扫描截面，生成闭环的传动皮带模型，同时对皮带与带轮的接触位置做贴合度校验，确保装配后无干涉错位问题。渲染阶段采用金属镀铬材质赋予带轮部件，调整材质的反射率、粗糙度参数还原金属机加工后的亮面质感，皮带采用黑色橡胶材质，调整漫反射颜色与凹凸贴图模拟橡胶带的表面纹理，场景采用深灰色渐变背景，布置三点式打光方案，主光源从侧上方打亮带轮的金属反光面，辅助光源补全暗部细节，轮廓光勾勒皮带与带轮的边缘轮廓，提升整体渲染的立体感。结构设计上还原了开口皮带传动的典型布局，大带轮作为从动轮采用大直径设计适配减速传动需求，三辐板结构在保证支撑强度的同时降低整体重量，小带轮作为主动轮采用紧凑的实心结构保证高速运转时的结构稳定性，两带轮的中心距预留了皮带张紧的调整余量，轮槽的尺寸精度满足标准V带的安装要求，整体机构可直观展示皮带传动的运动原理，可用于机械原理教学演示、传动方案选型参考等场景，建模过程中所有特征均保留参数化编辑属性，可根据实际传动比、功率需求快速调整带轮直径、中心距等参数，适配不同的设计使用需求。
