手动曲柄式立式压合工装结构设计

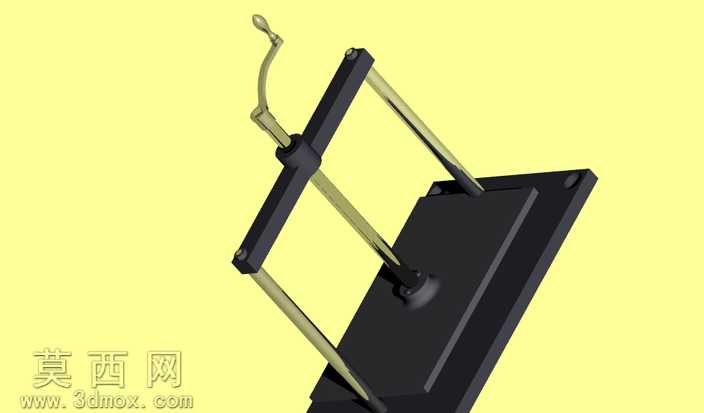

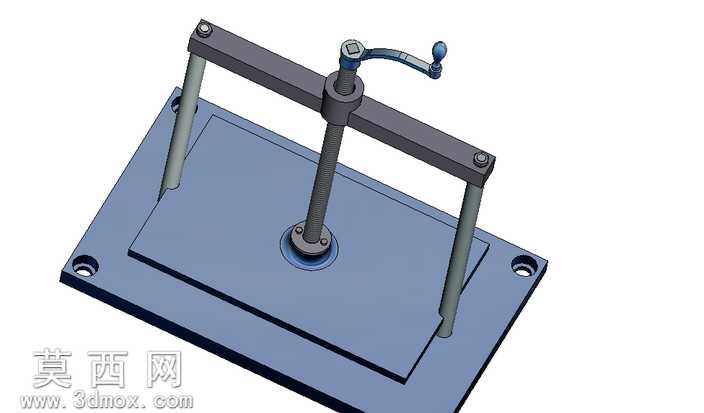

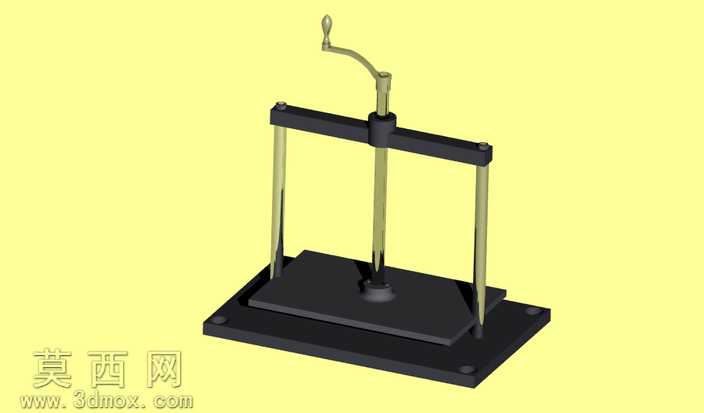

本作品为手动驱动的立式压合类工装三维模型，整体采用SolidWorks完成全参数化建模，建模过程遵循机械设计的装配约束逻辑，所有零件均按照实际加工工艺的尺寸公差要求进行参数设定，保证模型可直接导出工程图用于生产参考。模型整体采用立式框架结构，底部为带安装孔的方形铸铁材质基座，基座表面设置定位槽用于放置待加工工件，四根边角的安装孔可通过螺栓将整个工装固定在工作台面，避免操作过程中出现晃动偏移。两侧垂直布置的光滑导柱采用镀铬钢材材质，表面做高光金属质感渲染，导柱与上部横梁采用过盈配合装配，为中间的压合执行部件提供稳定的垂直导向，避免压头下压过程中出现偏斜。中间的传动组件采用梯形丝杠传动结构，顶部设置摇柄式手动操作杆，摇柄表面做防滑纹理处理，渲染时采用哑光防滑橡胶与金属结合的材质表现，转动摇柄即可带动丝杠实现垂直方向的升降运动，丝杠下端连接方形压合平板，平板可根据不同的压装需求更换对应形状的压头，适配不同规格工件的压合作业。建模过程中对所有运动部件做了干涉检查，验证摇柄转动全行程中，丝杠、压头与导柱、基座之间无运动干涉，各连接部位的装配间隙符合实际装配要求。材质渲染方面，基座、横梁、压头等承载部件采用灰铸铁哑光材质，还原铸铁件的磨砂金属质感，导柱、丝杠、摇柄等传动部件采用抛光钢材材质，通过光影效果突出金属表面的光洁度，摇柄握持部分采用黑色哑光橡胶材质，区分不同功能部件的材质差异。整体设计思路围绕手动小吨位压装作业需求展开，无需外接动力源，依靠梯形丝杠的自锁特性保证压合位置的稳定性，结构简单可靠，操作便捷，适合小批量生产、维修工位的轻载压装、压入、校形作业，整体结构紧凑，占用工作台面积小，维护成本低，所有零件均为常见机械加工件，加工难度低，制造成本可控。
