弯弧双色塑料注塑模具结构设计

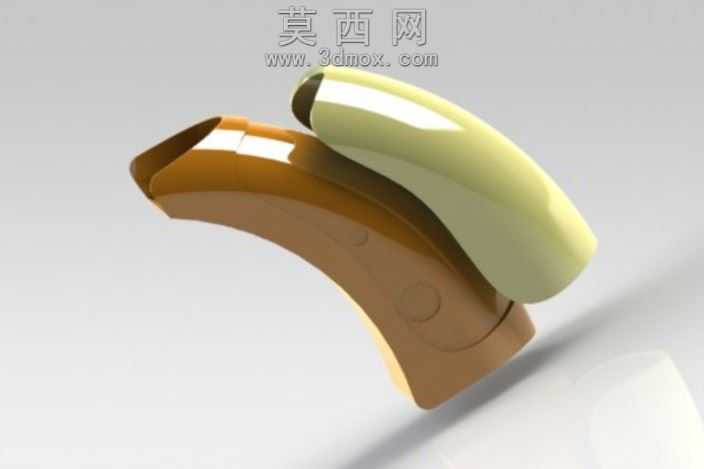

本套塑料模具针对弯弧形态的双色塑件完成全流程三维建模设计，建模阶段依托参数化建模逻辑，先完成塑件本体的曲面重构：针对塑件大弧度弯曲的外轮廓，采用扫掠、放样结合曲面修剪的方式构建基础曲面，反复调整曲面曲率保证弧面过渡顺滑无拐点，同时严格控制塑件壁厚均匀性，避免后续注塑成型出现缩痕、翘曲缺陷。双色塑件的两种材质分界面做了精准的封胶结构设计，在三维模型中预留0.02mm的封胶干涉量，既保证两种塑料熔接时不会出现溢料飞边，又能让两种材质结合强度满足使用要求。模具的整体结构采用叠层式双色模架设计，在三维建模中完成了动定模的开模行程模拟，验证了两个射嘴对应不同型腔的对位精度，避免开模时出现塑件错位问题。浇注系统采用热流道转冷流道的设计，针对两种不同流动性的塑料分别设计流道截面尺寸，流道转角处全部做圆弧过渡处理，减少熔体流动阻力，保证两种材质充模时流速均衡。冷却系统围绕弯弧塑件的轮廓随形排布水路，水路距离塑件表面的距离统一控制在15mm，水路间距保持20mm均匀分布，在三维模型中完成了冷却水路的干涉检查，确保水路与顶针、螺丝、镶件等结构无碰撞，保证冷却效率均匀，减少塑件成型后的变形量。顶出系统采用顶块结合顶针的组合顶出方式，针对塑件弧面的受力特点，在塑件内侧非外观面布置顶块，外观面区域采用扁顶针，避免顶出时在塑件外观面留下顶出痕迹，同时在三维模型中模拟了顶出动作的同步性，保证顶出过程平稳，不会顶伤塑件。材质渲染阶段，针对两种不同颜色的塑料分别赋予对应的材质属性，棕色硬质塑料部分调整了高光粗糙度参数，模拟ABS材质的半哑光质感，浅黄色软质塑料部分调整了透明度和反光参数，模拟TPE软胶的柔和触感，渲染时采用三点布光方式，主光从侧上方打亮塑件弧面轮廓，辅光补亮暗部细节，背景光勾勒塑件边缘，最终呈现出清晰的模具成型效果，直观展示了双色弯弧塑件的模具设计合理性，整套模型结构完整，分型面设计顺滑，各部件配合间隙符合注塑模具的设计规范，可直接用于后续的模具加工生产参考。
