剪式车载应急起重千斤顶三维结构

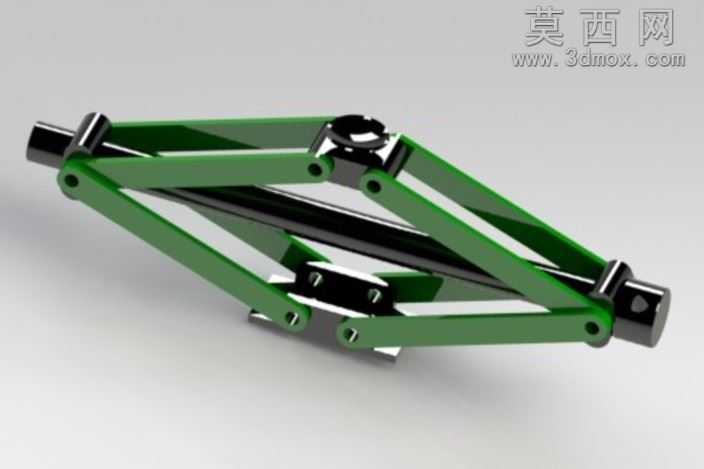

本作品为剪式车载千斤顶的三维建模成果，建模阶段依托参数化设计逻辑完成全结构搭建，首先对剪式臂杆的铰接点位进行精准定位，每处铰接孔的同轴度、臂杆的开合行程都经过尺寸校核，确保模拟实际使用时的升降行程符合车载应急起重的常规需求。模型完整还原了剪式千斤顶的核心传动结构，包括中部的丝杆传动副、两端的铰接支撑座、顶部的承重托块与底部的防滑支撑脚，每处零件的装配关系都按照实际机械配合逻辑设置，臂杆与铰接轴之间保留合理的转动间隙，丝杆与螺母副的传动螺纹做了简化但保留了传动方向的结构特征，能够直观展示剪式机构通过丝杆转动带动臂杆夹角变化、从而实现垂直升降的工作原理。材质渲染阶段针对不同零件做了区分处理，主体承重臂杆采用亮面绿色金属漆材质，模拟实际产品的喷塑防锈表面质感，金属铰接轴、丝杆、端部支撑头采用抛光镀铬金属材质，还原五金零件的光亮金属质感，底部支撑脚做了哑光防滑纹理处理，顶部承重托块添加了细微的防滑齿结构，渲染时采用柔和的影棚布光，通过多角度的光源反射突出金属材质的质感差异，同时清晰展现各部分的结构轮廓，避免阴影遮挡关键装配细节。设计思路上围绕车载应急场景的使用需求展开，整体结构紧凑收拢后体积小巧，符合车载储物的空间要求，臂杆采用对称双组剪式结构设计，保证承重时的受力均匀，避免单侧偏载引发的结构失稳，丝杆传动结构具备自锁特性，能够在起重后保持支撑高度不会自行回落，保障使用过程的安全性，模型在细节处还原了零件的安装特征，比如臂杆上的螺栓紧固点位、丝杆端部的驱动接头，都按照实际产品的结构做了还原，既能够作为机械结构教学的演示素材，也可以作为车载工具产品设计的参考原型，直观展现剪式起重机构的力学传递逻辑与结构设计要点。
