多轴联动工件对齐定位工作站结构设计

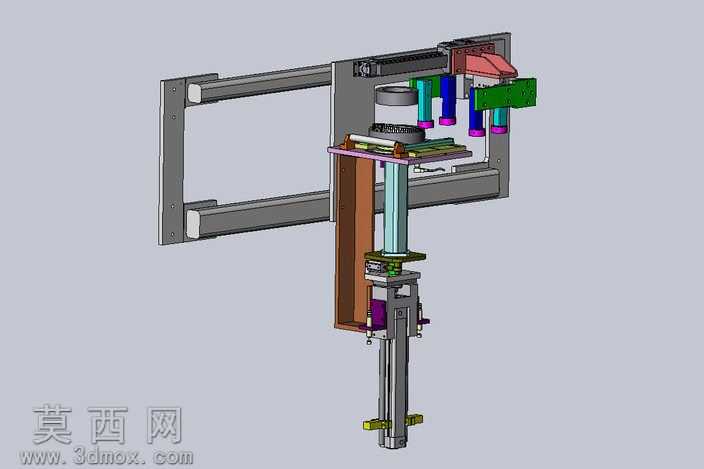

该对齐工作站采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械装配的公差配合规范，对每一处连接结构都做了干涉校验，确保各运动部件在全行程范围内无碰撞、无卡滞。渲染阶段针对不同零部件的材质属性做了精细化区分：框架类支撑结构采用哑光喷塑碳钢材质，表面设置细微的颗粒质感还原真实金属喷涂效果；传动导轨、线性模组部分赋予高铬轴承钢材质，添加轻微的环境反射效果体现金属加工面的光洁度；末端执行的夹装定位部件根据功能区分材质，与工件接触的定位块采用聚氨酯软质材质，避免刮伤工件表面，支撑立柱部分采用阳极氧化铝型材材质，还原工业铝型材的表面磨砂质感与截面纹理。整体结构采用分层式设计思路，上层为双轴平移调整模组，通过横向与纵向的导轨传动实现水平平面内的位置粗调，模组上搭载多组不同规格的定位执行头，可适配不同外形尺寸工件的对齐需求；中层为旋转承载平台，内置回转支撑结构，可带动工件完成周向角度调整，配合上层平移模组实现平面内全自由度的位置对齐；下层为垂直升降调整轴，采用线性导轨配合丝杆传动的结构，可带动上层整体机构完成竖直方向的高度调整，适配不同高度工位的对接需求。设计过程中充分考虑了设备的实用性，所有传动部件都预留了安装维护的操作空间，管线排布沿型材凹槽做了隐藏式设计，既保证外观整洁也避免运动过程中管线剐蹭。各运动轴的行程参数都经过模拟验证，可覆盖常见工业生产中工件对齐的调整范围，定位块的位置可根据工件外形做快速更换调整，无需改动主体框架结构即可适配多品类工件的对齐作业需求，整体结构刚性经过力学仿真校验，在满负载运行状态下形变量控制在允许公差范围内，保证对齐定位的精度稳定性。
