通用电气快速连接接头楔块锁紧结构

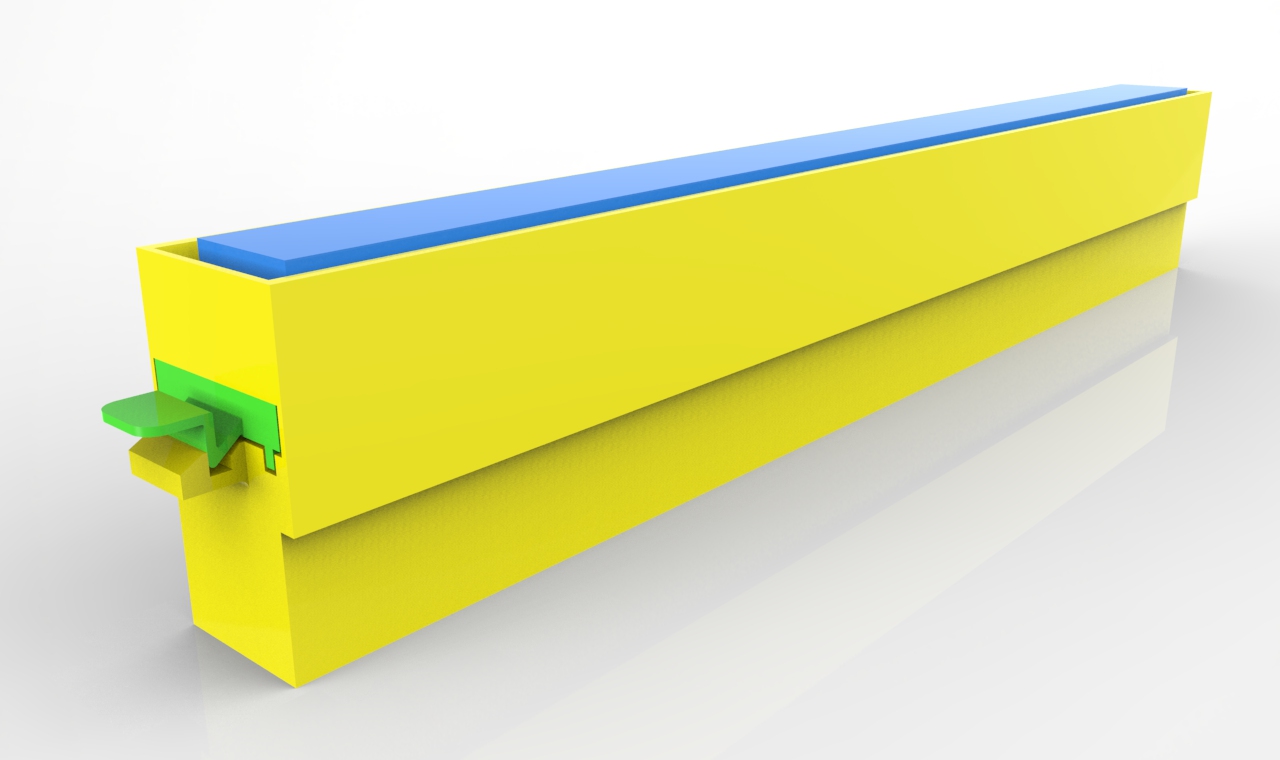

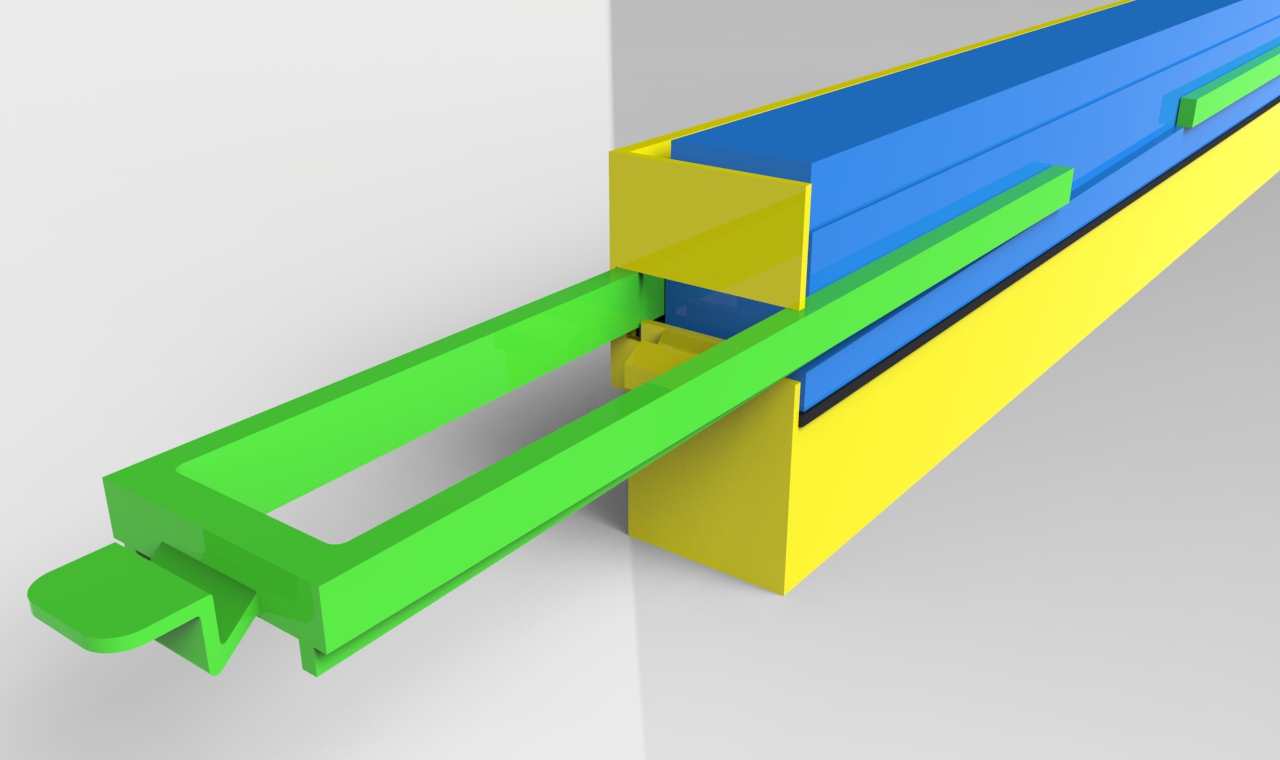

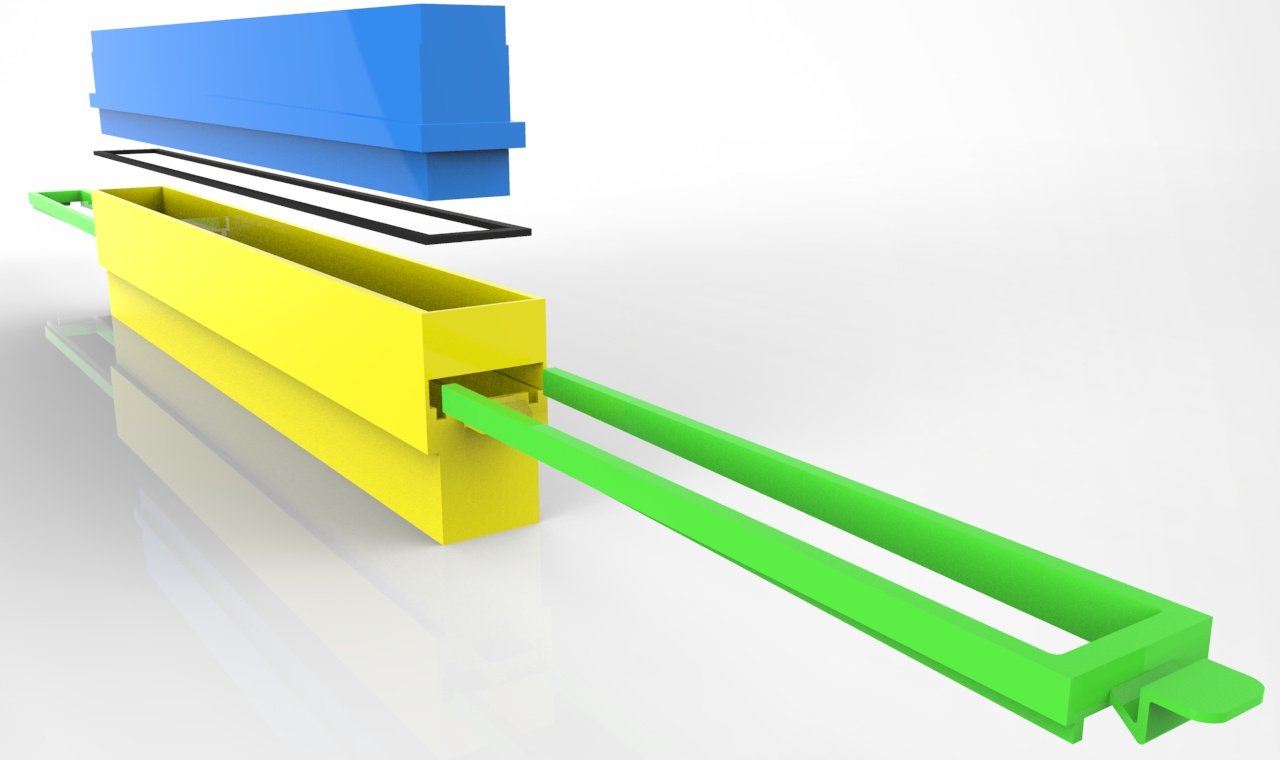

　　该接头模块的核心锁紧单元为两个对称布置的楔块，对接作业时，两个楔块从连接器组件的两侧滑槽同步滑入，楔块的斜面结构在滑入过程中逐步产生径向压紧力，将对接端的砖块结构紧紧压合在丁腈橡胶材质的密封圈端面上，实现端面密封的预紧力加载；当楔块滑入到设计行程终点时，楔块上的小槽结构与接头本体上的定位凸台完成卡合，实现锁紧位置的机械锁定，避免管路内部带压时楔块受反向力脱出。模块本体设置在空腔两侧的定位位置，其下部的低锥角结构能够在楔块锁紧后形成自锁效应，即便管路内部存在持续的压力波动，锥面产生的分力也会将楔块始终压向锁定位置，不会因为压力冲击出现模块松动移位；内侧的砖块支撑结构采用直剪受力方式布置在对接零件的圆周方向，在工业电气管路、气动控制回路以及低压流体输送系统的现场布设场景中，快速接头是实现管路断点快速对接、减少停机拆装时长的核心基础部件，这类部件的可靠性直接决定整套管路系统的承压稳定性与密封寿命，尤其在需要频繁拆接的测试工位、移动设备接驳点、模块化管路单元中，接头的锁紧可靠性与密封性能是结构设计阶段需要重点校核的核心指标。本次涉及的楔块锁紧式快速接头模块，摒弃了传统快速接头常用的钢珠卡紧、螺纹旋合锁紧结构，采用双侧楔块滑入锁定的机械锁紧方案，从结构原理上规避了钢珠卡紧结构在长期交变压力下出现的卡滞、松脱风险，同时无需额外工具即可完成对接与拆卸操作，适配现场无工具快速作业的需求。从结构功能逻辑来看，

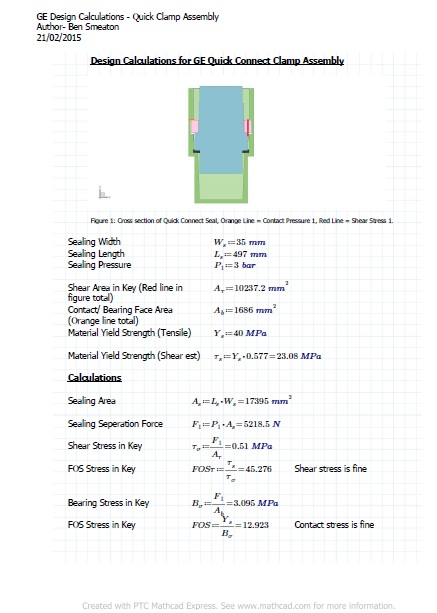

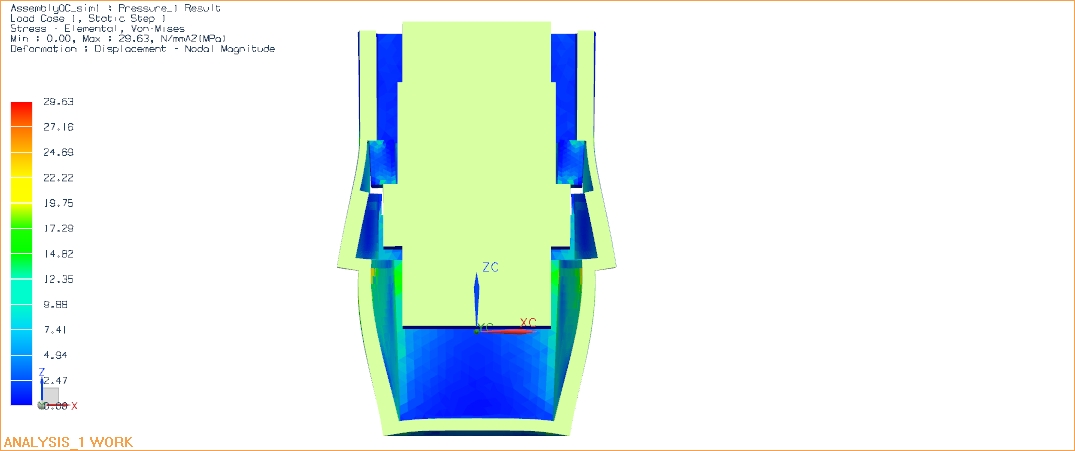

　　能够将内部压力产生的轴向推力均匀分散到楔块的承载面上，避免局部应力集中导致的结构变形。密封结构采用端面静密封形式，丁腈橡胶密封圈的压缩率设计在合理区间内，既能够保证3bar额定工作压力下的密封可靠性，又不会因为压缩量过大导致密封圈出现永久压缩变形，缩短密封件的更换周期。从设计校核的逻辑来看，该结构在设计阶段针对关键受力位置做了完整的力学计算，核心剪切面的剪切应力、键位的挤压应力都做了冗余校核，剪切面选取楔块与本体滑槽接触的关键承载截面，按照材料屈服强度的合理安全系数核算承载能力，挤压应力则校核楔块与砖块支撑面的接触压强，确保在额定工作压力下，所有受力位置的应力水平都远低于所选工程塑料的许用应力范围，即便出现短时压力超调的工况，

　　结构也不会出现塑性变形导致的锁紧失效。从安装边界尺寸来看，该接头模块的整体外轮廓适配常规通径的电气与气动管路对接需求，两侧楔块的滑入行程设计紧凑，拆装时所需的周边操作空间较小，能够在密集排布的管路组中完成单人操作，不需要预留过大的扳手操作空间；接头的对接端尺寸符合通用快速接头的通径匹配要求，能够与同规格的常规管路端口实现适配，不需要额外加工过渡转接头。在实际应用中，这类楔块锁紧结构的快速接头尤其适合模块化电气设备的外接管路接驳，比如移动式气动测试台、模块化工业电气柜的冷却回路、现场临时布设的低压气动控制线路等场景，相比传统螺纹接头，拆装效率能够提升数倍，同时相比钢珠锁紧式的塑料快速接头，其抗压力冲击能力更强，

　　不会因为频繁的压力波动出现钢珠脱出、接头意外断开的问题。在结构建模过程中，需要重点关注楔块斜面的角度公差、滑槽与楔块的配合间隙、密封圈安装槽的尺寸精度这几个关键尺寸：楔块的斜面角度直接决定锁紧时的力放大倍数，角度过小会导致锁紧力不足容易松脱，角度过大则会导致拆装阻力过大，操作手感差；滑槽与楔块的配合间隙需要控制在合理范围，间隙过大会导致楔块滑入过程中出现卡滞，间隙过小则容易因为塑料件的吸水膨胀、温度变形出现锁紧后无法拆卸的问题；密封圈安装槽的深度与宽度需要严格匹配所选密封圈的线径，保证压缩率处于设计区间内，避免出现密封失效或者密封圈被压溃的问题。另外，楔块上的锁定小槽与本体凸台的配合位置需要精准控制行程终点，确保楔块滑入到位后，锁定结构能够完全卡合，同时不会因为行程超差导致楔块无法滑入到位。该结构的所有受力部件均采用工程塑料材质，整体重量较轻，具备一定的耐腐蚀能力，能够适配多数工业现场的使用环境，不需要额外做表面防腐处理。
