无线电动自行车钥匙卡锁结构设计

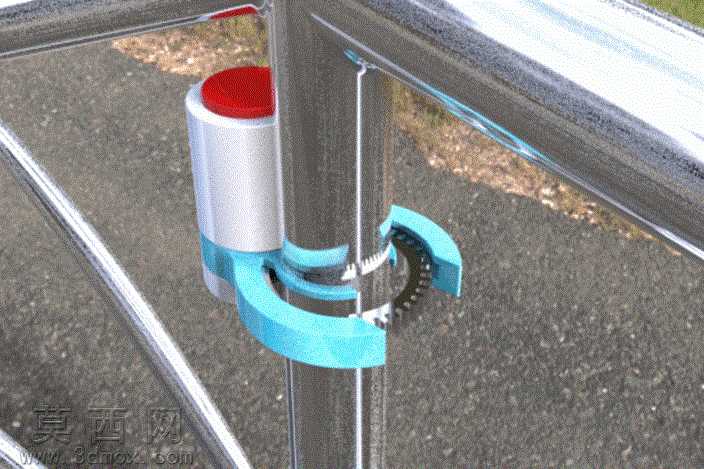

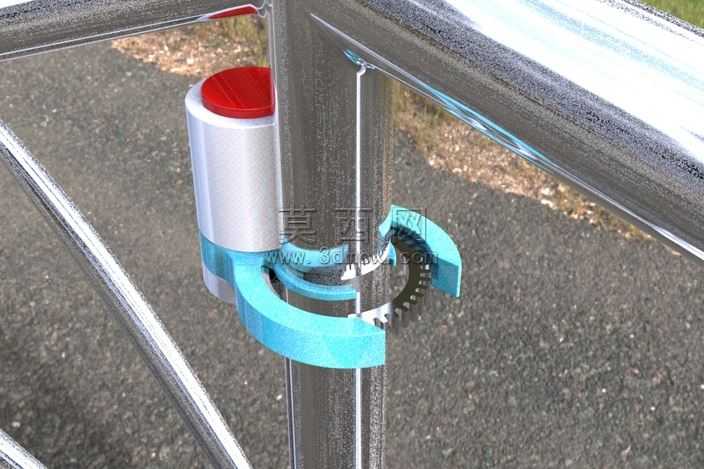

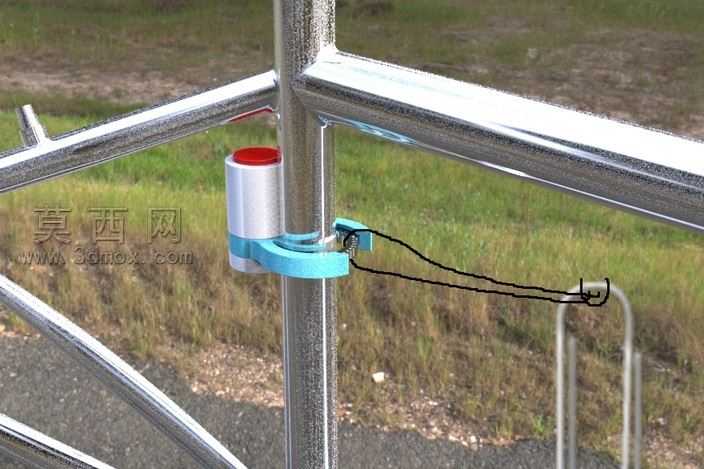

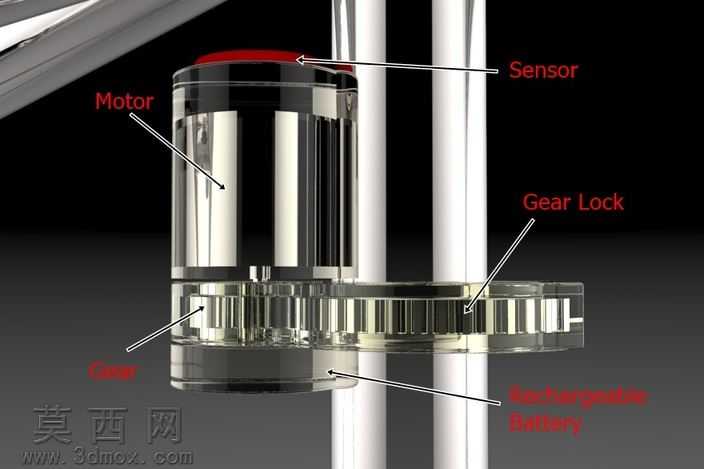

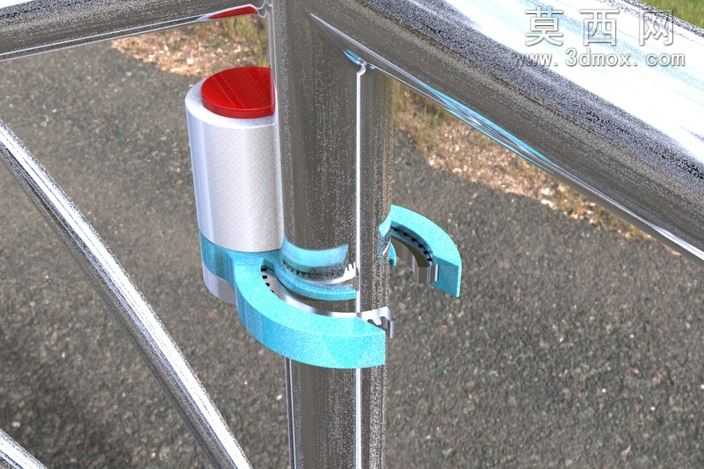

本作品为无线电动控制的自行车钥匙卡锁三维设计，建模阶段采用参数化建模方式完成全零件的结构搭建，首先对锁具的安装适配场景进行尺寸锚定，以标准自行车车架圆管外径为装配基准，确定锁体外壳、锁止环、驱动组件的适配尺寸，确保锁具可直接卡装在车架立管位置无需额外改装。建模过程中对锁止齿轮做了精细化齿形绘制，保证锁止状态下齿轮与卡爪的啮合间隙控制在合理范围，避免出现锁止松动或卡滞问题；驱动电机部分还原了微型直流电机的安装位、输出轴与传动齿轮的配合结构，同时预留了感应线圈的安装腔体，为射频识别功能提供结构支撑。材质渲染阶段，锁体主体外壳采用哑光银白工程塑料材质，搭配天蓝色锁止活动环与顶部红色状态按键，金属车架部分做了拉丝金属质感处理，地面背景采用沥青路面纹理，通过光影调整还原户外真实使用场景的视觉效果，渲染输出的效果图清晰展示了锁具解锁状态下锁止环张开的结构形态。设计思路围绕日常通勤自行车防盗痛点展开，摒弃传统钥匙开锁的繁琐操作，采用射频卡识别的无线触发方式，整套锁具分为锁止机构、访问钥匙卡、控制电路三个核心部分：钥匙卡为薄型卡片形态可收纳于口袋或固定在车身上，锁体内置简单回路的控制电路，当刷卡触发感应线圈后，驱动电机启动带动锁止齿轮转动，实现锁环的开合动作，锁止状态下齿轮与卡爪完全啮合形成硬锁止结构，外层锁壳完全包裹内部传动与齿轮组件，依托自行车车架本身作为锁止定位的依托，无需额外锁梁即可完成锁止，大幅降低锁具整体重量与体积，同时避免传统钢缆锁被剪断的风险，内部结构设计充分考虑防水防尘需求，各零件配合处预留密封槽位，可适配户外雨天使用场景，整体结构紧凑，安装便捷，兼顾防盗性能与使用便利性。
