简易结构涡轮增压装置三维建模作品

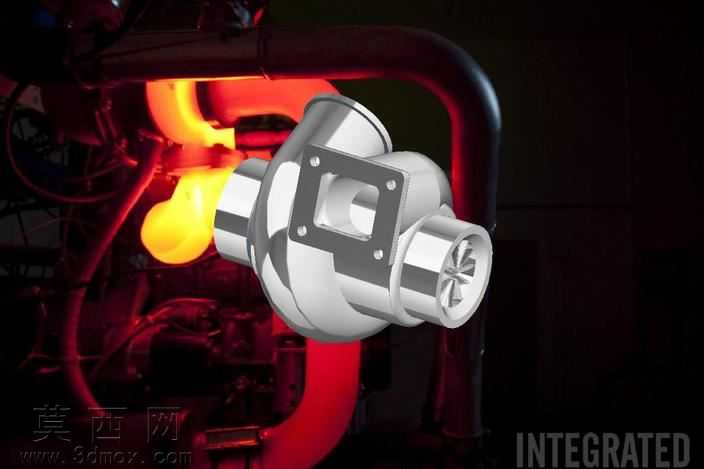

本作品为涡轮增压装置的三维建模成果，建模阶段围绕涡轮增压器的核心功能结构展开，首先梳理了增压装置的工作逻辑：通过发动机排出的废气驱动涡轮端叶轮旋转，同步带动同轴的压气机叶轮高速转动，将进入的空气压缩后输送至发动机进气端，以此提升发动机的进气效率与动力输出。建模过程中优先还原了装置的核心组成部分，包括涡轮壳体、压气机壳体、中间连接体、涡轮叶轮、压气机叶轮、连接法兰以及安装固定结构，各部件的尺寸比例参考通用小型涡轮增压装置的常规参数设定，保证结构比例协调合理。在壳体建模时，针对涡壳的异形流道结构，采用曲面建模与实体建模结合的方式，先绘制流道的引导线与截面轮廓，通过扫掠、放样等命令生成流畅的流道曲面，再通过加厚、布尔运算生成实体壳体，同时预留出法兰安装位、螺栓孔位等装配结构，保证各部件的装配逻辑符合实际机械装配要求。叶轮部分的建模重点在于叶片的曲面形态，根据涡轮端与压气机端的不同功能，分别设计叶片的扭转角度与曲面弧度，涡轮端叶片适配废气冲击的受力角度，压气机端叶片适配空气压缩的导流需求，通过阵列命令完成整圈叶片的排布，保证叶片分布均匀、形态一致。材质与渲染阶段，针对不同部件的实际材质属性赋予对应的材质效果：壳体部分采用铸铝材质，调整材质的金属度、粗糙度参数，还原铸铝件略带磨砂的金属质感，同时在边角位置添加轻微的使用磨损效果，提升模型的真实感；叶轮部分采用高温合金材质，调整材质的反光度与色泽，还原金属叶轮的亮面金属质感；连接法兰部分添加轻微的氧化色泽，固定螺栓采用不锈钢材质效果，区分不同部件的材质差异。渲染场景采用暗调工业风背景，搭配暖红色与冷蓝色的氛围灯光，模拟涡轮增压装置工作时的高温环境与金属部件的冷硬质感，通过光影对比突出装置的结构轮廓与曲面细节，重点展现涡壳的流畅曲面、叶轮的精密结构以及法兰安装位的细节特征。设计思路上走简易化路线，省略了实际涡轮增压器中复杂的冷却管路、泄压阀等附属结构，保留核心的增压功能主体结构，既清晰展现涡轮增压装置的核心工作结构，也降低了模型的复杂度，适合作为机械结构教学演示、动力系统原理展示的三维素材，能够直观呈现涡轮增压装置的基本组成与结构逻辑，帮助观者快速理解涡轮增压的核心结构原理。
