带凸轮结构的活塞摆动气缸三维设计

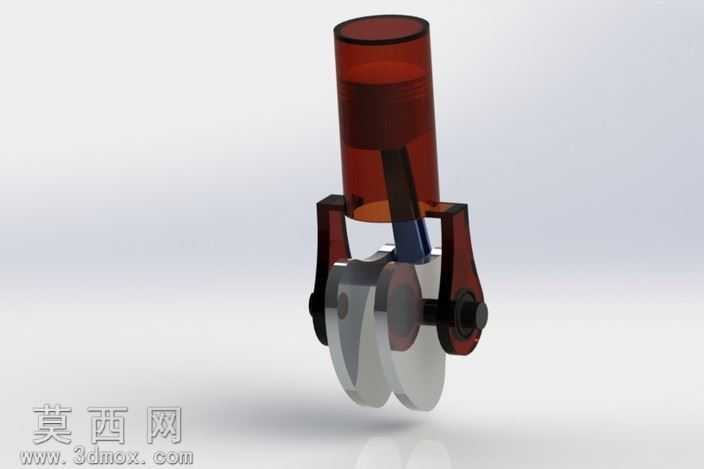

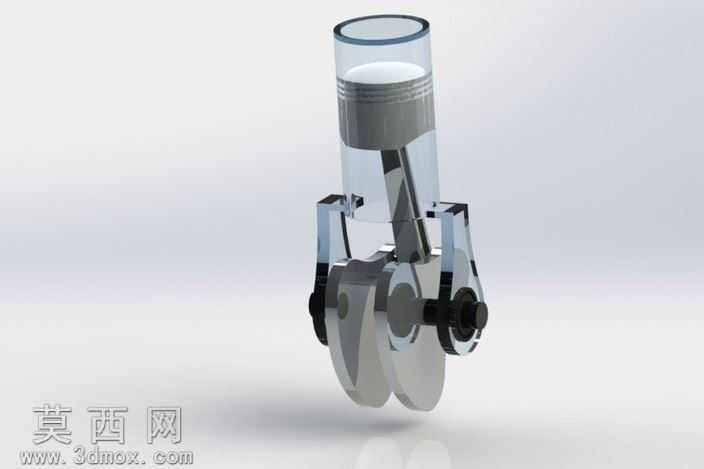

本作品为带凸轮驱动结构的活塞摆动气缸三维建模作品，整体采用三维参数化建模方式完成，从核心功能部件的结构逻辑出发，先完成整体运动链路的布局规划，再逐一细化每个零件的细节特征。建模过程中首先搭建了上部缸体的基础结构，缸体采用半透明的视觉材质呈现，能够直观展示内部活塞的运动空间与装配关系，缸筒内壁做了光滑度的材质处理，还原真实液压气动元件的内壁加工质感，缸体外部的轮廓做了圆角过渡处理，避免尖锐棱角带来的不真实感。中部的活塞连杆部件采用深色金属材质，连杆与活塞、下部摆架的连接位置都设计了铰接销轴结构，销轴两端做了限位凸台的细节，还原真实装配中的防脱结构，保证运动过程中部件不会出现松脱错位。下部的核心凸轮部件采用亮面金属材质，凸轮的轮廓曲线经过反复调整，匹配活塞的往复运动行程，能够将活塞的直线往复运动精准转化为下部摆架的往复摆动，摆架两侧的支撑臂做了加强筋结构设计，提升部件的结构强度，支撑臂与凸轮、连杆的铰接位置都预留了标准的装配间隙，符合真实机械结构的装配公差要求。渲染阶段采用了柔和的影棚布光方式，主光源从斜上方照射，突出部件的结构轮廓与材质质感，辅助光源补充暗部细节，避免阴影过重遮挡结构细节，半透明缸体的折射参数经过多次调试，既能够看清内部结构，又不会出现过度透明失去缸体本身的厚重质感。整体设计围绕液压气动系统中直线运动转摆动运动的实际需求展开，所有结构都遵循真实机械设计的规范，铰接位置的转动副、活塞与缸筒的移动副都做了对应的结构约束，能够直观展示整个机构的运动原理，可用于液压气动元件的结构教学、原理演示，也可作为同类非标摆动驱动机构设计的参考方案，每个零件的建模都保留了参数化特征，可根据实际使用需求调整缸径、行程、凸轮轮廓等参数，快速适配不同的使用场景。
