七针巨型真空管用釉面陶瓷隔片管座结构

　　在真空电子设备的装配场景里，这类七针结构的管座是电子管与外围电路连接的核心承载部件，主要适配U7G、B7D规格的真空管，常见于老式射频发射设备、音频功率放大装置、工业检测仪器的真空管安装工位，承担管脚定位、电气绝缘、结构固定的多重作用。从实际使用的工况来看，真空管工作时会产生一定的热量，同时管脚间需要保持可靠的绝缘间隔，因此管座的结构设计直接影响设备运行的稳定性，一旦管座定位偏差或者绝缘性能不足，很容易出现管脚接触不良、高压打火、信号串扰等故障，严重时甚至会直接损毁价值较高的真空管元件。

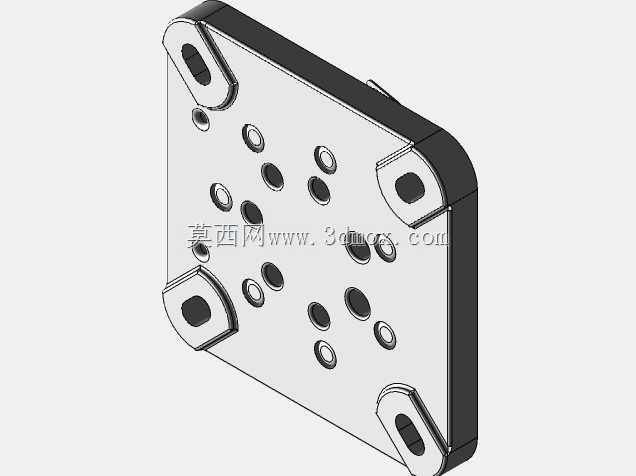

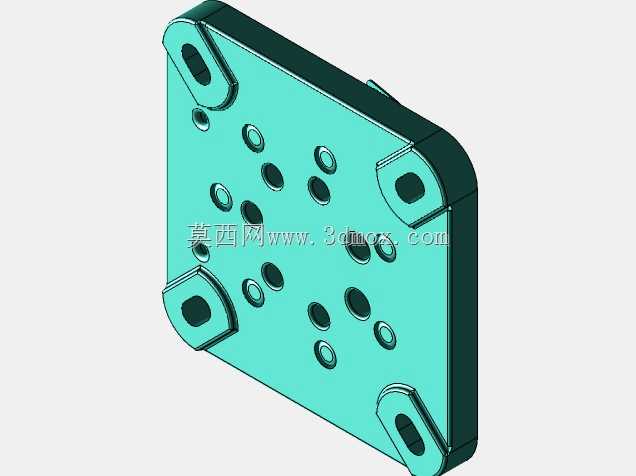

　　这款管座采用方形带切角的主体结构，四个角位设置了带沉台的安装耳，每个安装耳上预留了贯穿的安装孔，可通过标准紧固件直接固定在设备的金属安装面板或者绝缘衬板上，安装耳的沉台设计可以让紧固件头部完全沉入结构内部，不会突出管座表面干涉真空管的插拔操作，也能避免金属紧固件外露带来的电气安全隐患。主体的安装边界做了圆弧过渡处理，没有尖锐的棱角，既可以减少装配过程中对操作人员的划伤风险，也能降低结构应力集中的问题，提升长期使用下的结构强度。主体底部额外设置了两个小型的带孔固定支脚，这两个支脚主要用于辅助定位，在设备存在振动工况的场景下，比如车载移动检测设备、工业现场的移动式测试装置，额外的固定点可以避免管座在长期振动下出现松动移位，保证管脚连接的可靠性。

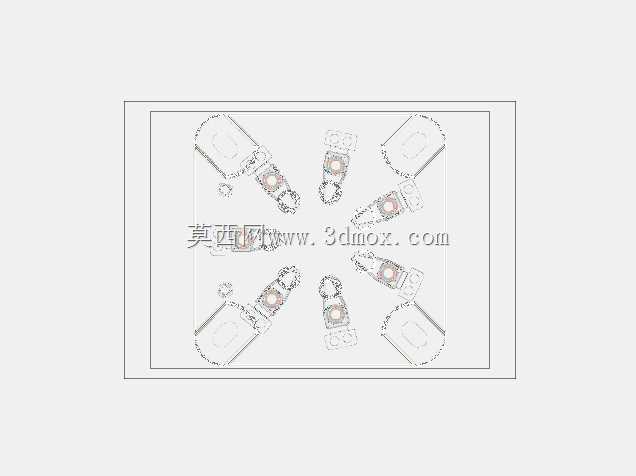

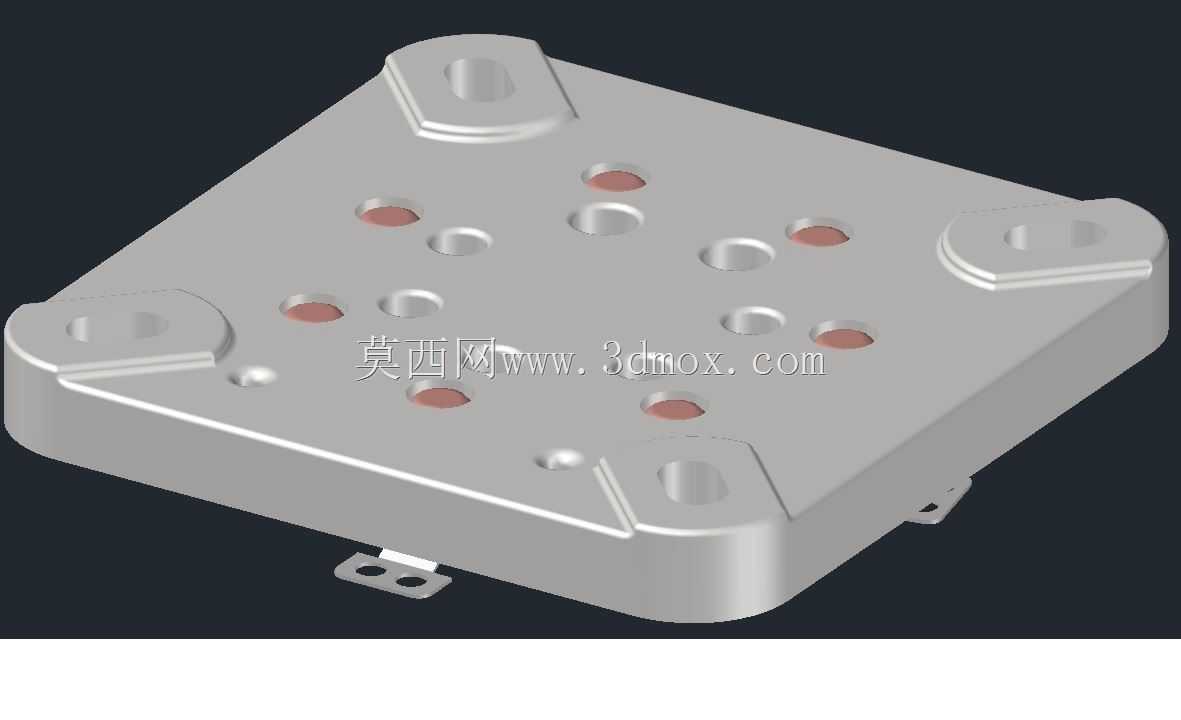

　　管座的核心功能区域集中在主体的上表面，一共设置了七个管脚定位孔，其中部分孔位内嵌了釉面陶瓷隔片，陶瓷隔片本身具备优异的绝缘性能和耐高温特性，能够在真空管工作的温度范围内保持稳定的绝缘强度，避免相邻管脚之间出现漏电或者高压击穿的问题。七个孔位的排布完全匹配对应型号真空管的管脚分布，孔位的位置公差控制在极小的范围内，保证真空管插拔时能够顺畅对位，不会出现管脚弯折或者接触偏移的问题。除了七个核心的管脚孔之外，上表面还分布了多个不同直径的辅助工艺孔，这些孔位一方面是用于减轻管座整体的重量，降低材料消耗，另一方面也可以作为装配过程中的定位基准孔，在管座与内部接线端子组装时，通过工艺孔插入定位销就能快速完成对位，提升装配效率，同时部分孔位还能起到散热通风的作用，让真空管工作时产生的热量能够通过孔位快速散发到下方的空间，降低管座区域的温度累积。

　　从设计思路来看，这款管座没有采用传统圆形管座的结构形式，而是选择方形带安装耳的结构，主要是考虑到在多管并排布置的设备内部，方形结构的排布密度更高，能够有效节省设备内部的安装空间，相邻管座之间可以紧密排布，不会出现圆形结构排布时的空间浪费问题。主体的壁厚设计经过了反复校核，既保证了整体结构的刚性，在插拔真空管时不会出现结构变形，也尽可能控制了整体的厚度，减少管座占用的垂直方向空间，适配薄型化的设备设计需求。釉面陶瓷隔片与金属基座的配合采用过盈压装的方式，不需要额外的粘接剂，避免了粘接剂在高温下老化挥发污染真空管管脚的问题，同时压装结构的连接强度更高，在多次插拔真空管的过程中，陶瓷隔片不会出现松动或者脱落的情况。

　　在实际选型适配时，需要注意管座的安装孔位间距与设备面板的开孔位置完全匹配，四个主安装耳的孔位中心距要和面板上的预装孔位对齐，底部的辅助支脚可以根据设备的振动情况选择是否加装紧固件，在固定静置的设备场景下，仅靠四个主安装耳的固定就完全可以满足使用需求。管脚孔的内径尺寸与对应真空管的管脚直径做了适配设计，既不会因为间隙过大导致接触晃动，也不会因为间隙过小导致插拔阻力过大，损坏真空管的管脚。整个结构的所有外露边缘都做了倒角处理，没有毛刺或者锐边，符合电子装配的安全规范，在批量装配时能够有效减少操作人员的工伤风险。
