衣柜中置式挂衣杆铁路支撑结构

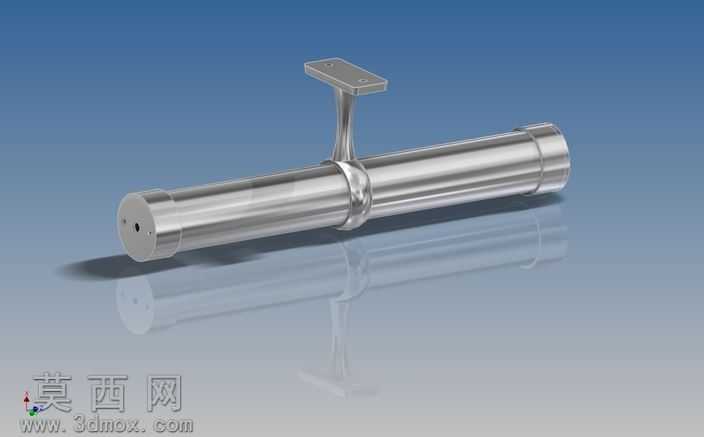

本作品为衣柜内部挂装系统的中置支撑构件，采用Autodesk Inventor完成全参数化三维建模，整体建模过程遵循机械加工与家具装配的双重精度要求，所有特征均基于实际生产工艺搭建。建模阶段首先完成主体圆柱杆的回转特征构建，根据衣柜挂衣的承重需求设定杆体的直径与壁厚参数，在杆体与顶部支撑座的衔接位置，通过放样与圆角过渡特征消除应力集中的锐角结构，保证构件长期承重下的结构稳定性。顶部的T型安装座采用凸台拉伸与安装孔阵列特征完成建模，安装孔的位置与尺寸严格匹配衣柜侧板或中竖板的预装连接件规格，确保现场装配时的孔位对位精度，无需二次打孔调整。材质与渲染环节，整体构件赋予抛光镀铬金属材质，在渲染环境中调整金属材质的反射率、粗糙度与环境贴图参数，还原五金配件亮面镀铬的真实质感，同时在构件下方添加柔和的地面反射效果，通过渐变蓝色背景突出金属构件的轮廓细节，渲染输出的效果图清晰展现构件的外观形态与结构衔接关系。结构设计上，该支撑构件用于长跨度挂衣杆的中部承重支撑，解决长挂衣杆因衣物重载产生的中部下弯变形问题，杆体两端可与常规挂衣杆实现同轴插接装配，顶部支撑座可通过自攻螺丝或预装连接件固定在衣柜的层板或中隔板上，整体结构受力路径清晰，挂放衣物的荷载通过杆体传递至中部支撑，再由顶部安装座分散传递到衣柜柜体结构上，有效提升整根挂衣杆的承重上限。设计过程中充分考虑家具五金的通用互换性，所有尺寸参数均参照主流衣柜挂衣系统的通用规格设定，既可以作为独立支撑件配套现有挂衣杆使用，也可以根据不同衣柜的内部进深、挂衣高度需求，通过修改参数化模型的驱动尺寸快速调整构件规格，适配不同尺寸的衣柜内部布局，模型的所有特征均保留完整参数化历史记录，方便后续根据实际装配需求进行尺寸迭代与结构优化。
