预制水箱配套多规格涡流断路装置

　　在民用建筑供水、工业循环水系统、市政水处理场站的预制水箱布设环节，出水口的流态紊乱问题一直是困扰运维与设计人员的常见痛点：当水箱内液位处于低位区间时，出水口位置极易形成裹挟空气的涡流，这类气穴混合流进入下游管路后，一方面会造成管路振动、水锤冲击，缩短阀门、水泵等下游设备的使用寿命，另一方面会导致供水流量不稳定，在消防供水、工艺循环水等对供水稳定性要求极高的场景下，甚至可能触发系统故障、造成安全隐患。这套适配DN100至DN400管径的涡流断路装置，正是针对预制水箱出水口的涡流问题开发的专用结构件，整套结构采用不锈钢钢板下料后焊接成型，所有板材拼接位置采用连续满焊工艺，避免长期浸水环境下出现焊缝渗漏、锈蚀脱落的问题，适配预制水箱B&F标准面板的安装接口，可直接在水箱出厂预装阶段完成固定，也可针对现有存量水箱的出水口做改造加装。

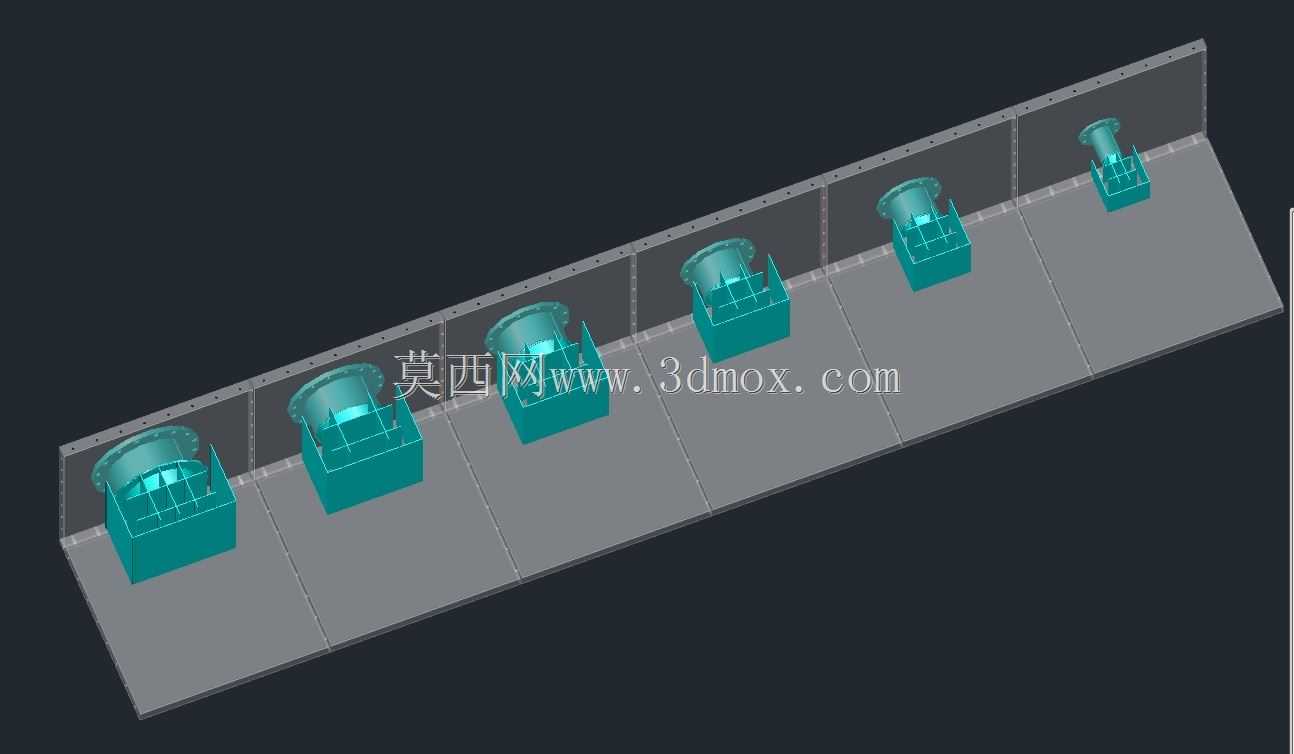

　　从结构设计逻辑来看，这套装置没有采用传统的大尺寸挡板挡流思路——传统挡板虽然能在一定程度上破坏涡流形成条件，但会大幅增加出水口的局部阻力，降低水箱出水效率，同时大尺寸挡板在水箱内会占用有效储水容积，也给后期水箱内部清淤作业造成阻碍。设计团队采用了类“迷宫”式的折流结构，通过多道错落布置的折流板对趋近出水口的水流做多层导流，逐层打散水流的周向旋转趋势，从涡流生成的源头切断气穴形成的流态基础；同时在折流通道的设计上，特意对喷嘴位置的有效过流截面做了梯度收窄调整，既保证水流能够以稳定的层流态进入出水短管，又不会造成过大的局部水头损失，经实测在额定出水流量下，装置的局部阻力系数远低于同规格的传统挡流结构，不会对水箱的出水能力造成明显影响。

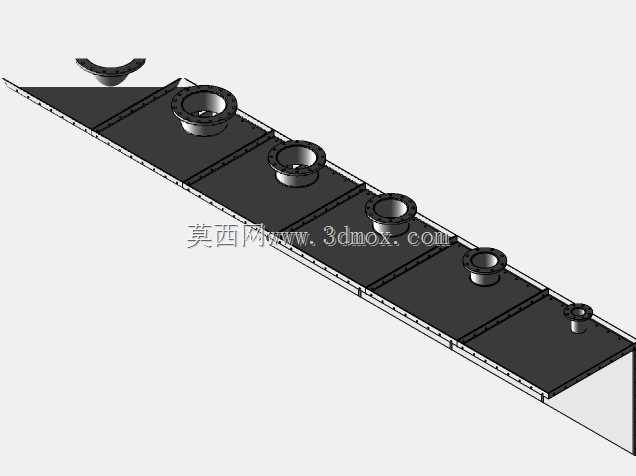

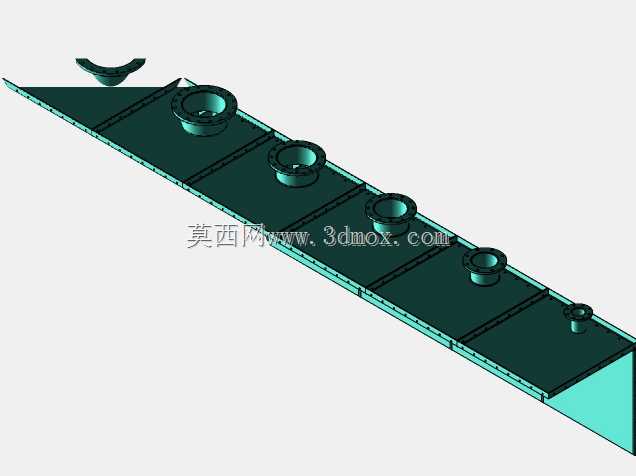

　　在安装边界与尺寸适配层面，这套装置覆盖了DN100、DN150、DN200、DN250、DN300、DN400六个常用的水箱出水口径规格，每个规格的安装法兰孔位都匹配对应管径的标准管路法兰参数，装置整体嵌入水箱内部的深度根据管径不同做了梯度匹配，DN100规格嵌入深度最小，不会挤占小容积水箱的内部空间，DN400大规格产品则适当增加了折流层数量，保证大流量出水场景下的涡流破除效果。装置与水箱面板的连接位置采用贴合式法兰固定，密封面适配常规的橡胶密封垫片，安装时无需在水箱内部做额外的支撑结构，仅需从水箱外侧锁紧法兰螺栓即可完成固定，安装工序简单，现场施工效率高。

　　从实际应用的适配场景来看，这套装置不仅可用于常规的生活供水储水箱，在工业循环冷却水水箱、消防稳压水箱、污水处理中间水箱、雨水收集储水箱等场景下都能稳定发挥作用：不锈钢材质的本体可适配弱酸弱碱的水质环境，折流结构无活动零部件，长期浸泡在水中无需日常维护，不会出现结构卡滞、失效的问题；装置的所有棱角位置都做了圆弧倒角处理，避免后期人员进入水箱清淤时被尖锐边角划伤，结构边缘没有卫生死角，不易附着生物膜、淤积杂质，符合生活供水设施的卫生设计要求。在三维建模过程中，设计团队对每个管径规格的折流板角度、通道宽度都做了参数化关联，调整管径参数时可自动匹配对应的折流结构尺寸，大幅提升了系列化产品的设计迭代效率，模型中预留的法兰安装基准面也方便设计人员直接将其嵌套入整体水箱的装配模型中，完成管路系统的干涉检查与整体布局校验。
