小型面板隔振用柔性安装连接结构

　　在小型测控面板、机载电子模块、轻型传感组件的安装场景里，刚性连接往往会把载体传递的振动、瞬时冲击直接传导到敏感器件上，轻则导致检测数据漂移、接插件松脱，长期往复载荷下还会造成PCB板焊点开裂、结构件疲劳失效，这类隔振需求不需要重载级别的减震方案，反而对安装空间、改造成本、装配效率有更苛刻的要求。这套柔性安装结构就是针对这类小载荷隔振场景设计的，核心思路是直接选用市售标准圆柱形橡胶减震器作为隔振核心，不需要开模定制弹性元件，把加工和物料成本压到最低，同时兼顾现场改造的便捷性。

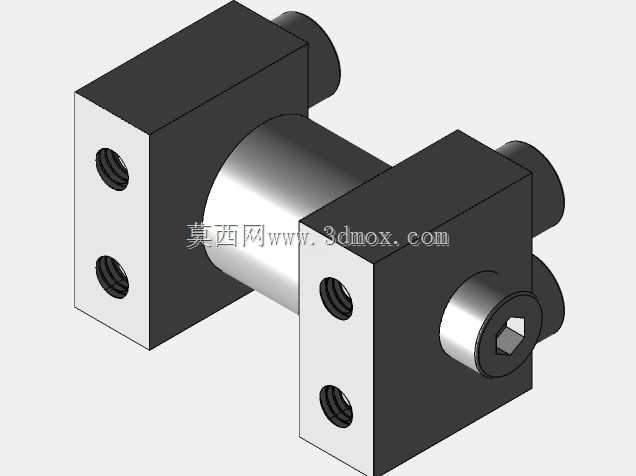

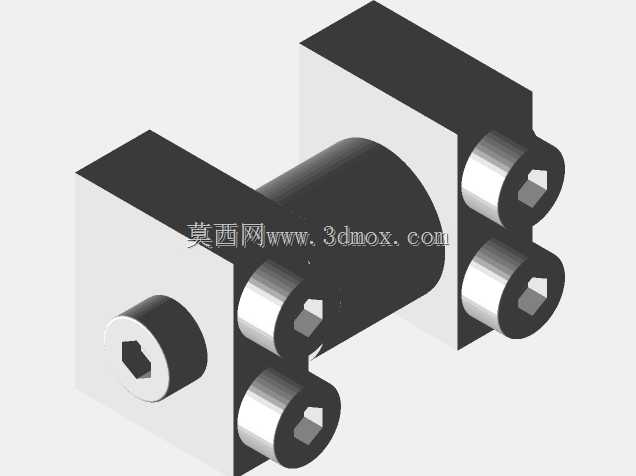

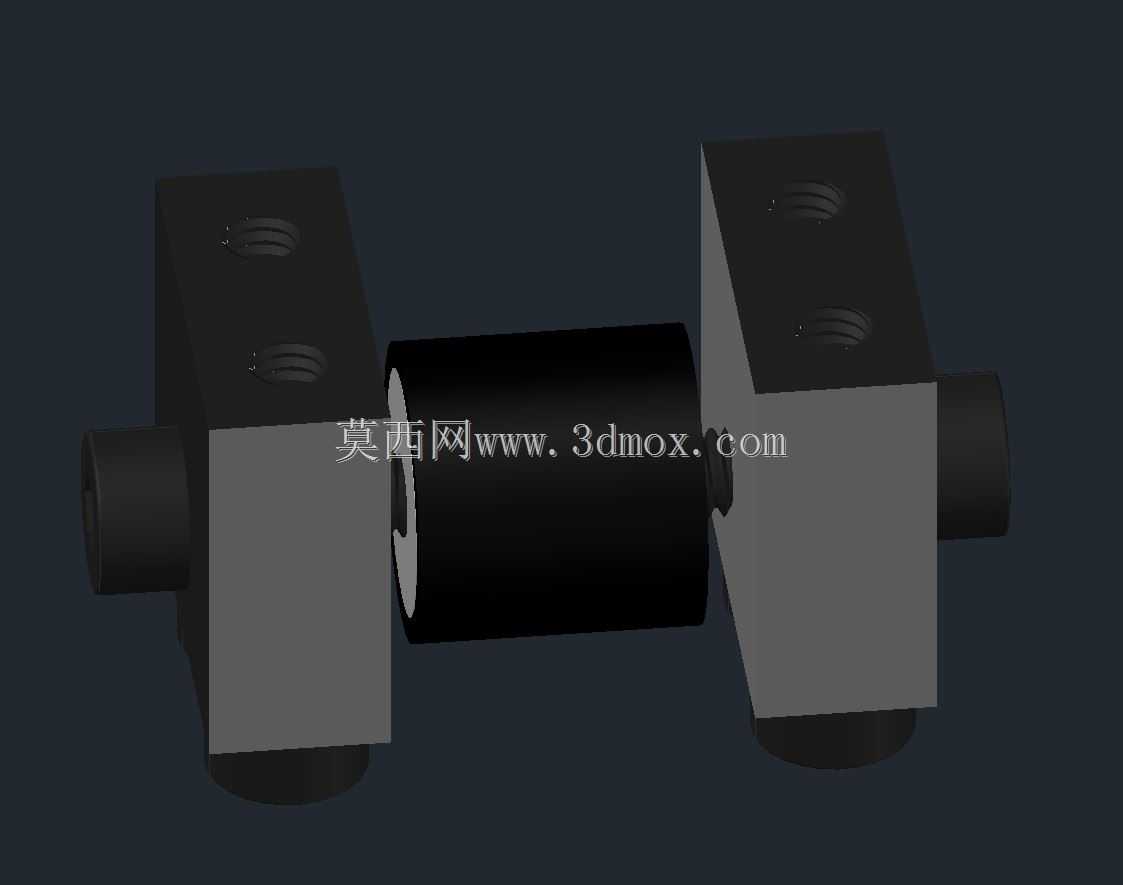

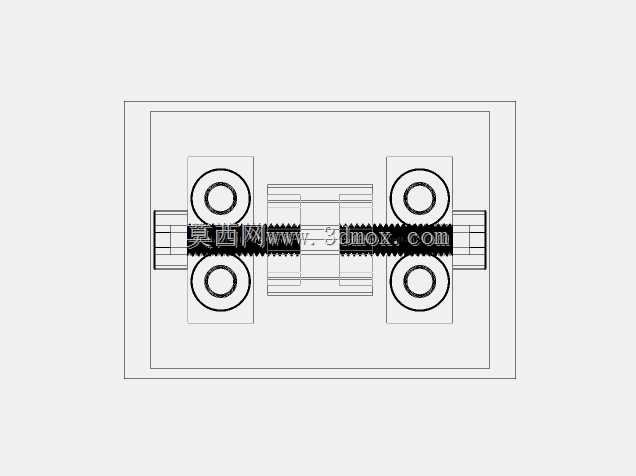

　　结构整体分为左右两个对称的安装支座和中间的橡胶减震器本体，两个支座分别对应载体安装面和被隔振的小型面板侧，每个支座都设计成L型块体结构，朝向减震器的一侧加工出与橡胶减震器端部轴径匹配的定位孔，装配时直接把减震器两端的定位轴插入支座孔位完成径向定位，不需要额外设计复杂的抱紧结构。支座上垂直于安装面的方向加工有两个M4规格的螺纹孔，用于和被固定的面板、载体基座连接，平行于减震器轴线的方向则预留了光孔，用于穿设螺钉完成支座与减震器端部的轴向固定，避免长期振动下减震器从支座中脱出。

　　从安装边界来看，整套结构的横向总跨度由所选橡胶减震器的长度决定，常规适配的是长度20-30mm、直径12-18mm的标准圆柱减震器，单个支座的外形尺寸控制在20mm×15mm×15mm区间，不会占用过多安装空间，对于安装空间局促的小型设备舱、电控箱内部都能适配。安装时不需要大型工装，只需要用普通钻头在待安装的面板和基座上钻出对应M4螺纹底孔，完成攻丝后就可以直接用M4螺钉把两侧支座分别固定，再卡入橡胶减震器拧紧轴向固定螺钉即可，整个装配过程不需要特殊工具，现场运维人员也能快速完成更换或调整。

　　设计过程中特意规避了定制弹性元件的高成本问题，标准圆柱橡胶减震器本身已经通过行业常规的耐老化、耐温变验证，邵氏硬度可以根据实际隔振需求选40-60度区间的规格，硬度偏低的款式适合隔离高频低幅振动，比如临近风机、泵组的安装场景，硬度稍高的款式可以承受更大的瞬时冲击，比如工程机械车载面板、便携式检测设备的安装场景。支座的材质选用普通45号钢即可，表面做发黑防锈处理，不需要特殊的表面处理工艺，小批量加工时甚至可以用方钢料直接在台钻上完成钻孔、攻丝工序，加工门槛极低，对于小批量设备研发、现场应急改造的场景非常友好。

　　在实际使用中，这种结构可以有效隔绝80%以上的中高频振动传递，对于10g以内的瞬时冲击也能通过橡胶的形变吸收大部分能量，避免被安装的小型面板直接承受硬冲击。和传统的整块橡胶垫打孔安装的方式相比，这种两侧支座夹装减震器的结构不会因为橡胶垫长期压缩蠕变导致安装松动，减震器的形变方向被两侧支座的定位结构约束在径向和轴向的合理范围内，不会出现横向错位导致的面板移位问题。另外，结构的模块化程度很高，如果需要调整隔振刚度，只需要更换不同硬度、不同直径的圆柱橡胶减震器即可，两侧的安装支座不需要做任何改动，适配性很强。

　　需要注意的是，这套结构的载荷上限由所选橡胶减震器的额定载荷决定，单组结构适合承载重量在5kg以内的小型面板或器件，如果是更重的部件，可以通过多组结构均布安装的方式提升总承载能力，安装时要保证两侧支座的定位孔同轴度控制在0.2mm以内，避免减震器安装时存在侧向预压，影响实际隔振效果。攻丝过程中要保证M4螺纹的有效深度不小于8mm，确保螺钉拧紧后有足够的啮合长度，避免振动环境下螺纹滑牙。
