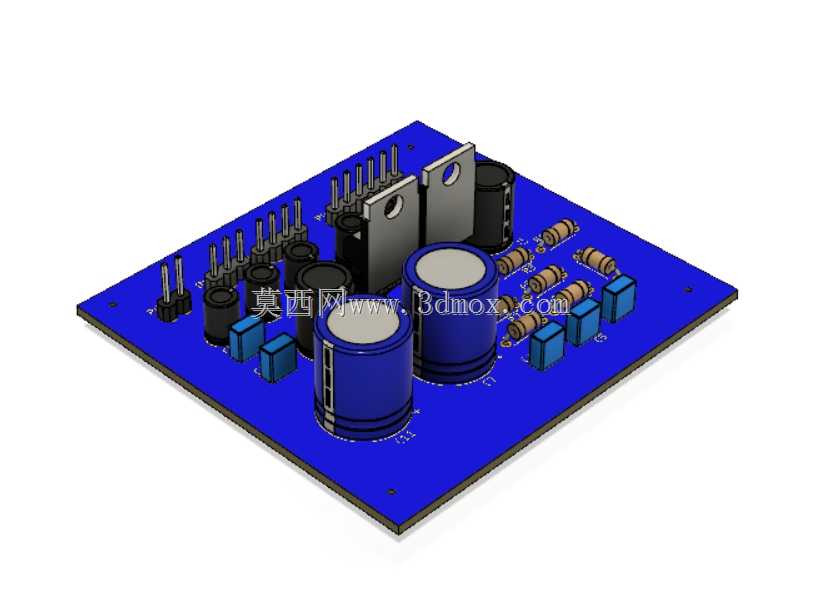

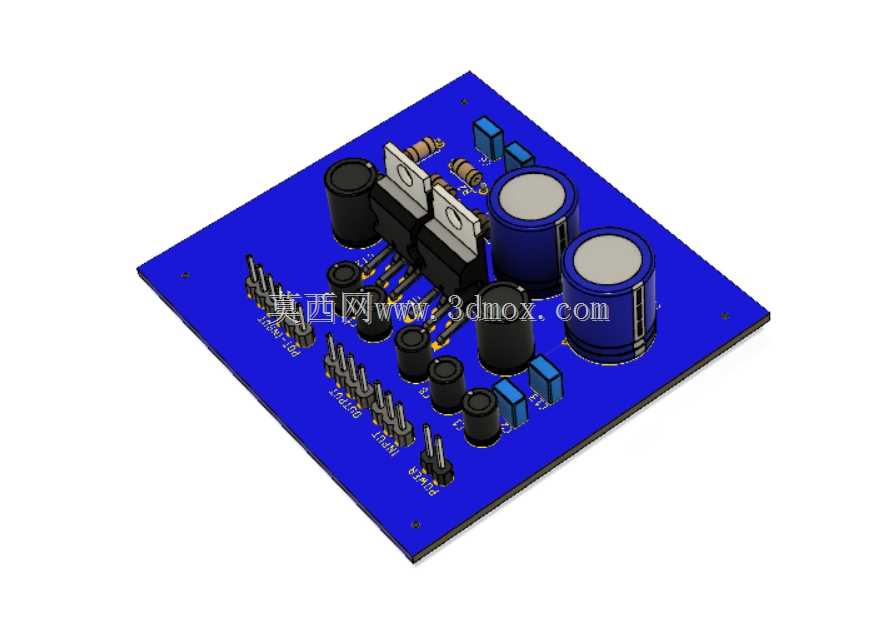

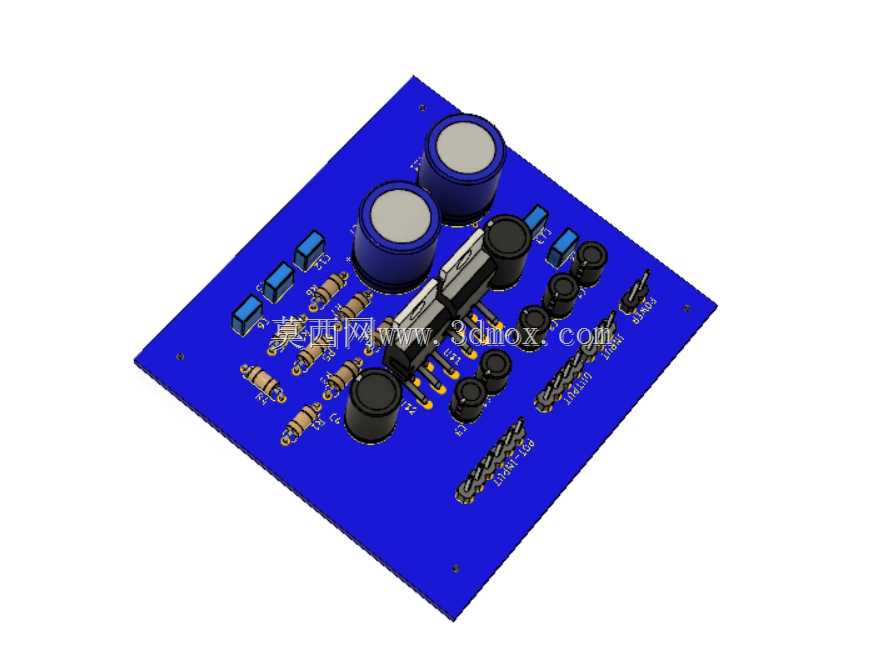

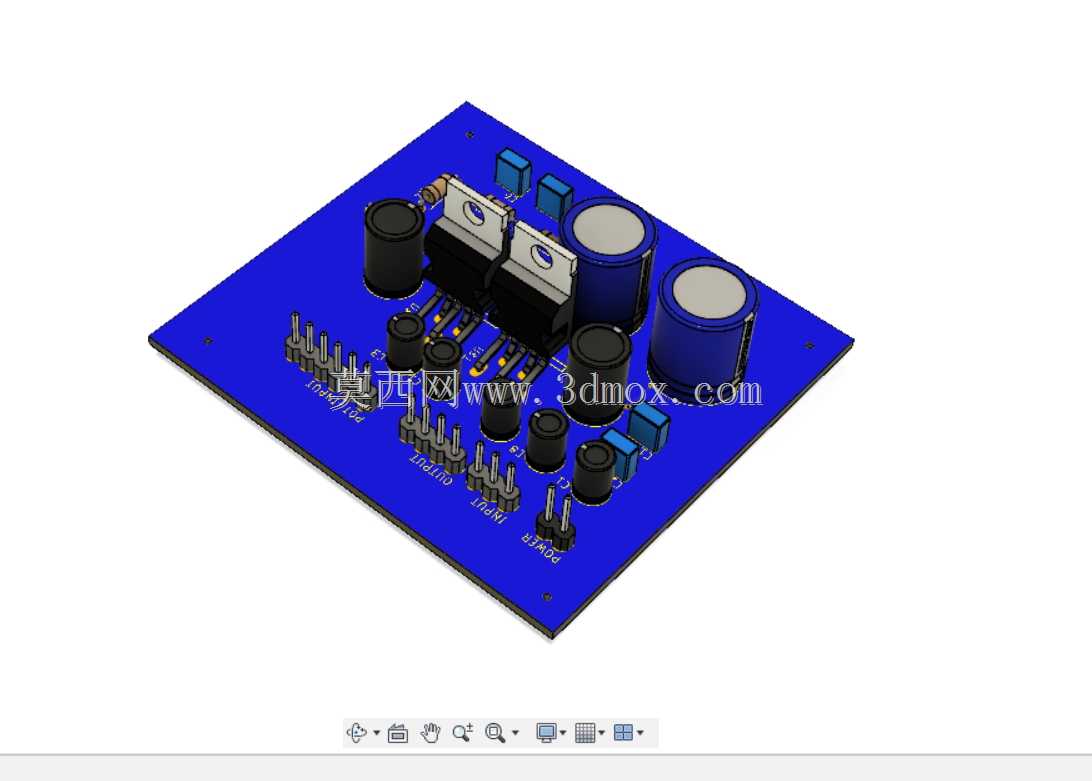

基于TDA2003的双声道立体声音频功放电路板

　　在车载音频改装、小型桌面收音设备、便携音响系统的开发场景中，音频放大模块的性能稳定性、安装适配性直接决定整套音频系统的输出表现，这款基于TDA2003芯片搭建的立体声音频放大电路板，正是针对这类小功率高保真音频输出需求完成的结构设计。从实际使用场景来看，这类功放板可直接嵌入车载改装音响的主机舱内，适配12V车载供电体系，也可搭配小型收音模块组成桌面一体式音频播放设备，还能作为便携扩音设备的核心放大单元，满足小空间内的立体声输出需求。

　　从功能特性层面来说，这块电路板采用双路TDA2003放大芯片搭建对称放大通路，可实现左右声道独立放大输出，避免单芯片复用带来的声道串扰问题，输出的立体声分离度可满足民用音频设备的听感要求。板载的大容量电解电容分别承担电源滤波、信号耦合的作用，靠近芯片引脚布置的小容量瓷片电容用于滤除高频杂波，避免功放工作时出现自激啸叫；板上预留的多组排针接口分别对应电源输入、左右声道信号输入、扬声器输出，接线时无需额外焊接飞线，可直接通过插接件完成线路连接，降低现场装配的操作难度。功率放大芯片自带的散热片直接贴合芯片表面安装，在连续满功率输出的工况下，可将芯片结温控制在安全工作区间内，无需额外加装外置散热结构即可满足长时间工作的散热需求。

　　设计过程中，电路板的走线布局充分考虑了强弱电分离的原则，电源供电走线采用加宽铜箔设计，可承载大电流通过时的载流需求，避免走线过窄导致的线路压降过大、板体发热问题；小信号输入走线远离电源回路与功率输出回路，减少电源纹波对输入音频信号的干扰，降低输出底噪。板上所有直插元件的排布均遵循波峰焊生产的工艺要求，元件高度统一控制在合理区间内，避免不同高度元件互相干涉，同时预留了足够的自动插件机操作空间，可直接适配规模化量产的SMT与波峰焊生产流程，无需额外调整生产治具。

　　从安装边界与外形尺寸来看，这块电路板采用矩形FR-4基板设计，四个角位预留了标准安装孔位，孔位间距符合通用小型电子设备的安装尺寸规范，可直接通过铜柱固定在设备壳体内部，安装时无需额外打孔适配。板上最高元件为顶部的大容量电解电容，整体安装高度控制在常规小型音响设备的内部空间余量范围内，不会出现元件顶壳的问题；接口排针的排布位置统一靠近板边一侧，接线时所有外接线缆均可从板边引出，不会在板体上方形成杂乱的走线堆积，方便后续设备内部的线缆整理与固定。

　　在实际选型适配时，这块功放板的输出功率可匹配4-8欧姆阻抗的全频扬声器，无需额外搭配分频电路即可推动常规小尺寸扬声器单元发声，对于入门级音频改装、小型音频设备开发的场景来说，可直接作为成熟模块嵌入整体设计中，减少开发者在功放电路调试上花费的时间成本。板上的元件选型均采用工业级通用直插元件，后期维修更换时无需寻找特殊定制料件，普通电子市场即可采购到替换元件，降低设备后期的维护成本。电路设计中预留了足够的耐压余量，供电电压在合理区间内波动时，功放板均可稳定工作，不会出现电压波动导致的输出失真、芯片烧毁问题，适配车载供电、电池供电等电压存在小幅波动的使用场景。
