TO-220封装音频功率放大芯片三维结构

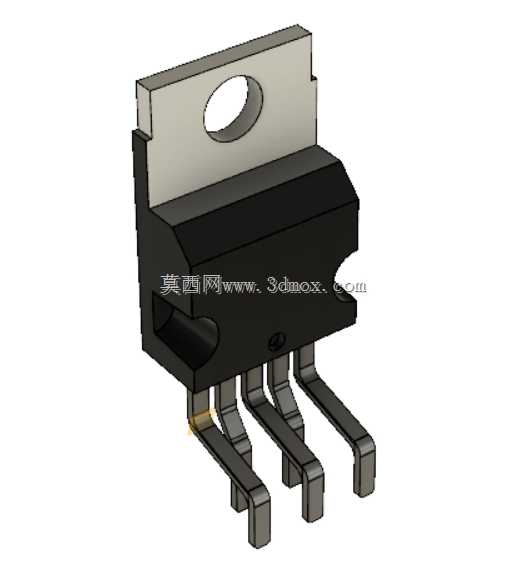

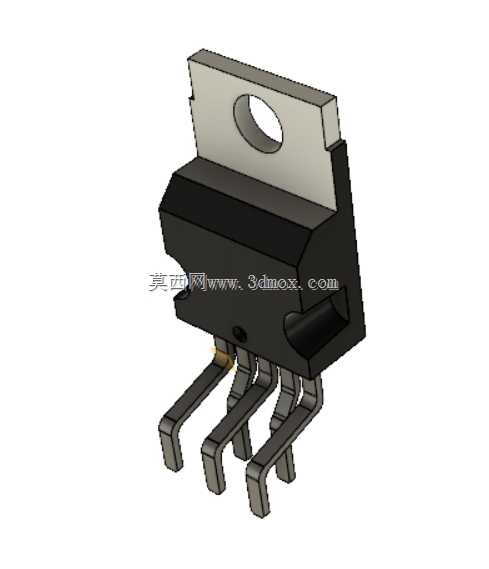

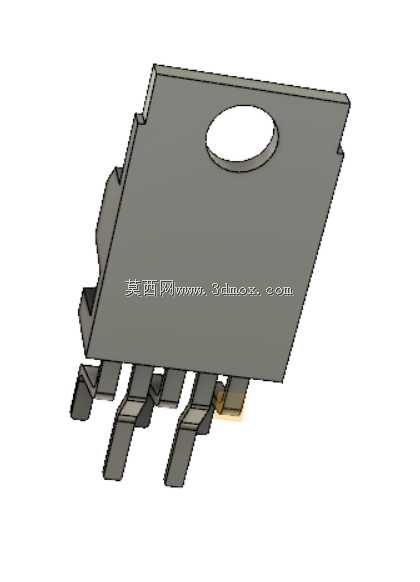

　　在车载音响改装、小型桌面功放制作、工业音频提示设备开发这类场景里，直插式功率放大芯片是电路结构设计里绕不开的核心元件，很多工程师在做整机三维布局的时候，经常因为找不到精准的元件三维模型，导致PCB与结构件装配阶段出现干涉，要么是散热片预留空间不足，要么是引脚伸出长度与焊盘位置不匹配，拖慢整个项目的打样进度。这款模型还原的是常用音频功率放大芯片的TO-220直插封装结构，从实际工程应用的角度出发，完整复现了元件的所有装配特征：顶部的金属散热基板带有标准安装圆孔，这个孔位是用来配合螺丝将芯片固定在铝制散热片上的，建模时严格匹配实际元件的孔位中心到塑封本体边缘的距离，避免装配时螺丝与塑封壳体发生剐蹭，同时散热基板的厚度、

　　表面平整度都按照实物公差做了还原，能直接在装配环境里模拟导热硅脂的涂覆间隙，验证散热结构的压紧力是否均匀。芯片的黑色塑封本体部分，模型还原了实际生产中的脱模斜度与侧面的凹槽特征，这些细节在做整机布局的干涉检查时非常关键——很多简化模型会忽略塑封件的侧面凸起，导致实际装配时芯片与周边的电容、电阻元件发生空间冲突，尤其是在紧凑型音频设备的狭小腔体内，零点几毫米的尺寸偏差就可能导致整个PCB板无法装入外壳。下方的五根直插引脚，模型按照实际元件的引脚成型角度做了折弯还原，引脚的截面尺寸、相邻引脚的中心间距、引脚伸出塑封本体的长度，以及引脚末端的折弯高度，都匹配常规波峰焊的工艺要求，在做PCB Layout的三维校验时，

　　可以直接将模型导入装配环境，核对引脚与焊盘的对位情况，同时检查引脚折弯处与PCB表面的距离是否符合焊接工艺的安全间隙，避免出现虚焊或者引脚顶到PCB走线的问题。从设计思路上来说，这个模型没有做过度的外观美化，所有结构特征都服务于工程装配校验：散热基板的金属部分与塑封部分的分模线清晰，能帮助结构工程师快速识别元件的最高装配面，在设计上方的压条或者外壳避让空间时，可以直接抓取模型的基准面做尺寸标注，不需要再额外查找元件规格书核对安装边界。在车载音频设备的应用场景里，这类芯片通常会被安装在靠近车载音响外壳的位置，利用金属外壳辅助散热，模型的整体外形尺寸可以直接用来核对芯片与外壳内壁的间隙，确保绝缘片的安装空间足够，

　　避免出现散热基板与金属外壳短路的风险。在小型DIY功放设备的设计中，很多爱好者会给这类芯片加装小型散热片，模型的散热基板尺寸可以直接匹配标准TO-220散热片的安装孔位，在三维环境里就能提前验证散热片安装后是否会遮挡周边的接线端子或者电位器，减少实物组装时的修改工作量。对于工业设备里的音频提示模块，比如设备故障报警的音频放大电路，这类芯片通常会被安装在控制板的边缘位置，模型的引脚长度参数可以帮助工程师评估焊盘到元件本体的距离，在做三防漆涂覆的时候，能准确划定需要遮蔽的区域，避免三防漆渗入引脚与塑封本体的缝隙影响元件可靠性。整个模型的所有安装边界都做了连续的曲面处理，在做整体装配的干涉检查时不会出现误报，工程师可以直接将模型调入自己的标准元件库，在后续的音频类电路结构设计中直接调用，不需要每次都重新测量元件尺寸建模，能大幅缩短结构设计阶段的元件建模时间，同时减少因为尺寸偏差导致的打样返工问题。
