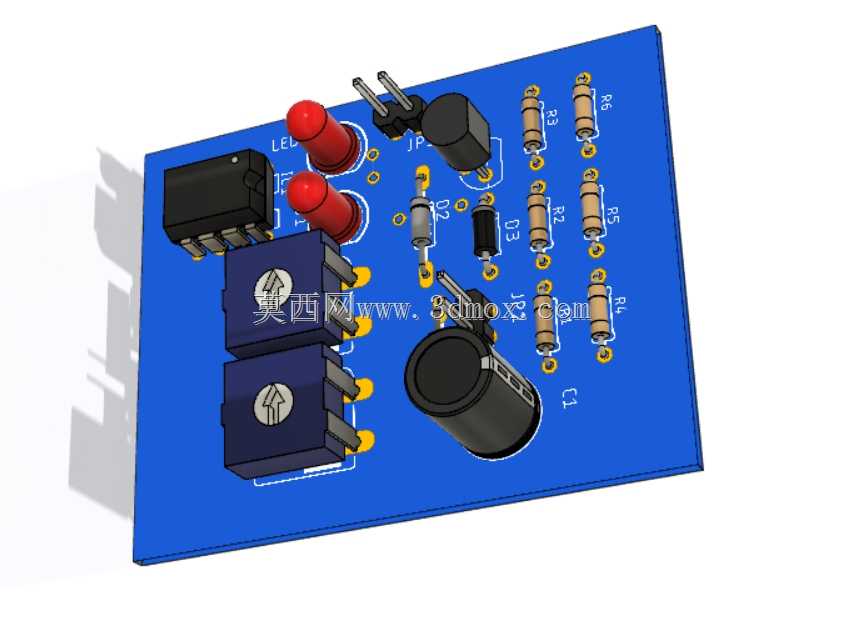

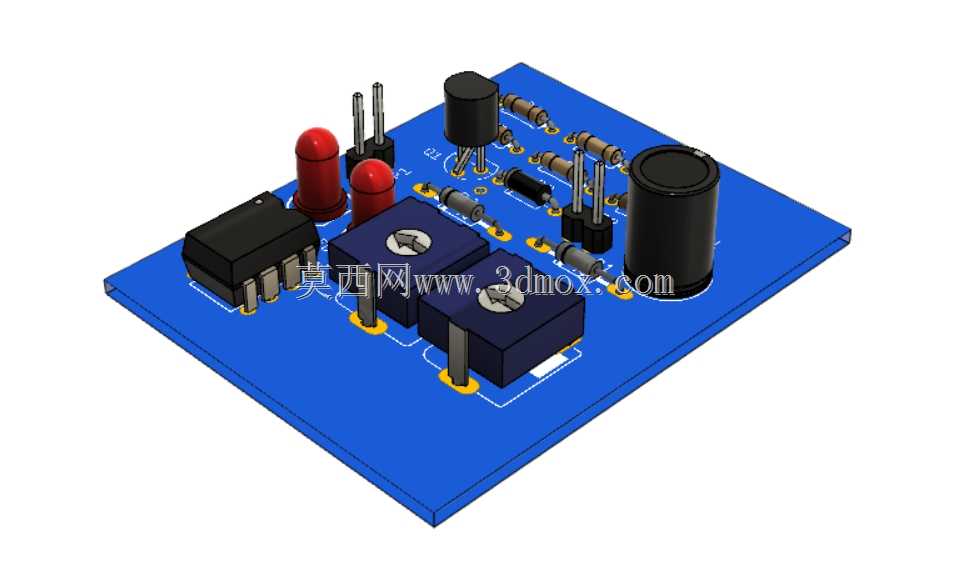

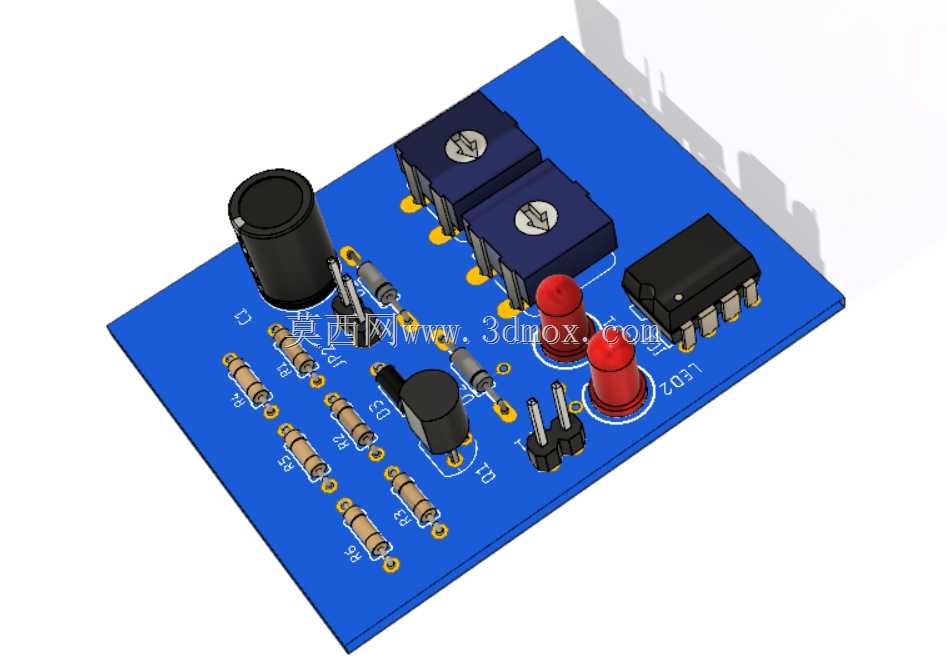

9V电池充电器PCB电路板三维结构设计

　　在小型电子设备供电配套领域，9V叠层电池的应用场景覆盖了手持测量仪器、无线麦克风、小型工控信号模块、便携检测设备等诸多品类，这类设备往往对供电稳定性有一定要求，而配套的充电器作为电池循环使用的核心配套部件，其结构设计的合理性直接影响使用可靠性与装配效率。这款9V电池充电器的三维结构设计，完整还原了PCB基板与各类直插电子元件的装配关系，从工程视角出发，建模过程中优先考虑了实际生产中的波峰焊工艺适配性，所有直插元件的引脚伸出长度、焊盘尺寸都按照常规PCB加工公差做了预留，避免建模尺寸与实际生产要求脱节。从功能布局来看，电路板上集成了整流滤波模块、稳压控制模块、充电状态指示模块以及电池接插接口，

　　其中大容量电解电容布置在板边靠近电源输入的位置，能够最大程度降低输入纹波对后级充电电路的干扰，两个可调电位器布置在板上易操作的区域，方便生产调试阶段调整充电截止电压与充电电流参数，红色LED指示灯布置在板边靠近外壳开孔的对应位置，无需额外导光件即可让用户直观观察充电状态，功率元件与稳压芯片的布局预留了足够的散热空间，避免长时间充电过程中热量累积导致元件参数漂移。设计过程中没有一味追求元件排布的整齐度，而是优先遵循电流走向的布局原则，大电流回路的走线宽度在建模时对应做了加宽处理，信号回路与功率回路做了物理分隔，减少电路工作时的自激干扰风险。从安装边界来看，PCB板的四个角预留了固定孔位，孔位间距匹配通用塑料外壳的安装柱尺寸，

　　板上最高元件为立式电解电容，其顶部到PCB板面的高度控制在常规便携充电器外壳的内部容纳尺寸范围内，电池接插件的位置对应外壳上的电池插槽开口，插拔行程不会与外壳内部筋位产生干涉，所有元件的引脚弯折半径都符合电子装联的工艺要求，避免引脚弯折处出现应力断裂隐患。对于需要做电路三维建模验证的从业者来说，这个模型完整呈现了直插元件在PCB上的装配高度差、元件之间的安全间距，能够直接用于充电器外壳的结构适配设计，在做外壳结构设计时，可以直接提取板上元件的轮廓尺寸做避空位设计，无需反复核对元件规格书的尺寸参数，大幅缩短结构设计阶段的尺寸核对周期。同时模型中呈现的元件布局逻辑，也能为同类小功率充电电路的PCB布局提供参考，

　　比如电位器的调试操作空间预留、指示灯的可视角度设计、接口位置的人机工程考量，都是实际产品开发中需要反复权衡的细节，建模过程中对这些细节的还原，能够让结构设计人员在虚拟装配阶段就发现潜在的干涉问题，减少后续打样阶段的修改次数。
