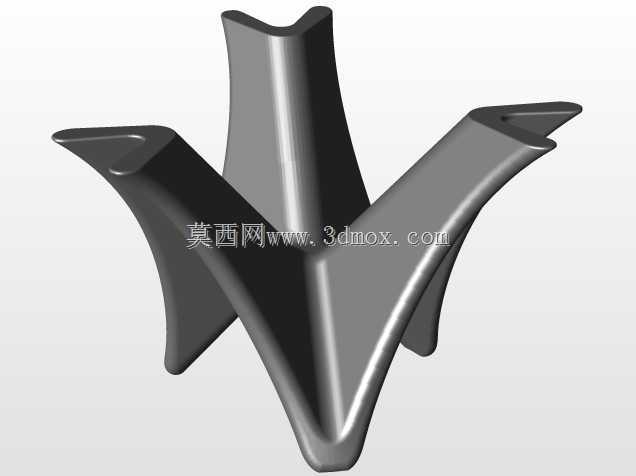

对称翼型结构球座支撑构件

　　在多类需要球面铰接、自适应角度补偿的工业设备场景中，这类对称翼型结构的球座是核心的支撑传力部件，常见于重载运动机构的铰接点位、工装夹具的自适应支撑端、自动化设备的浮动连接工位，承担着承载球面配合副、传递工作载荷、补偿安装与运行角度偏差的实际作用。不同于常规一体式筒状球座，该构件采用四翼对称外伸的结构形式，核心的中部球面配合区域做了加厚过渡处理，能够在球面副发生偏转时均匀分散接触应力，避免局部应力集中导致的配合面压溃、磨损过快问题。从实际安装适配的角度来看，四个外伸翼板的末端做了圆弧收边处理，既能够规避安装过程中锐边划伤操作人员、刮损配套密封件的风险，也能在翼板与安装基座贴合时，通过翼板自身的小幅弹性形变补偿安装面的平面度误差，降低对安装基座加工精度的要求，减少现场装配的修配工作量。

　　设计过程中优先考虑了球面配合的同轴度要求，中部的球面容纳腔与四个翼板的安装定位基准做了一体化的特征关联，建模阶段通过逆向点云拟合的方式先确定实际运行中球面副的最大偏转角度范围，再反向推导外伸翼板的张开角度与长度尺寸，确保在球面副达到最大偏角时，翼板结构不会与配套的球头部件、连接杆件发生运动干涉。四个翼板采用等厚度渐变的截面设计，从靠近中心腔体的位置向翼板末端逐步减薄，在保证整体结构刚度满足额定载荷要求的前提下，尽可能降低构件自身重量，对于需要频繁做往复摆动的运动机构来说，能够有效减少铰接点位的运动惯量，提升机构动态响应的速度，降低驱动端的负载损耗。

　　从安装边界的维度考量，该球座的四个翼板上预留的安装点位采用对称分布设计，安装孔的中心距尺寸按照通用工业铰接件的安装规范做了适配，能够直接替换同规格的常规铸造球座，不需要对原有设备的安装基座做二次改造。中心球面腔的入口处做了倒角导向结构，装配球头部件时能够快速引导球头进入配合腔，减少装配过程中对球面配合面的磕碰损伤。翼板与中心腔体的连接位置做了大圆弧过渡处理，避免直角连接处的应力集中问题，在承受冲击载荷时，应力能够沿着圆弧过渡面均匀传递到四个翼板上，不会在连接根部出现裂纹扩展的风险。

　　在实际工况适配方面，该球座的结构形式既可以用于干摩擦的铰接点位，也可以在中心腔预留润滑介质通道，适配需要定期加注润滑脂的重载低速工况，外伸翼板的侧面预留的平面结构可以直接安装防尘密封罩的固定卡扣，不需要额外加工密封件安装结构，能够阻挡运行过程中粉尘、切削液、金属碎屑进入球面配合副，延长配合面的使用寿命。不同于非对称结构的球座，该对称翼型结构在安装时不需要区分受力方向，四个翼板的承载能力完全一致，现场装配时不需要额外核对方向标记，能够减少装配出错的概率，也能在设备运行过程中承受多方向的交变载荷，不会出现单侧翼板过载断裂的问题。对于做往复摆动、小角度旋转的运动机构来说，这种结构的球座能够在保证支撑刚度的同时，提供足够的角度补偿范围，适配设备运行过程中因为机架形变、加工误差带来的点位偏移问题，避免铰接点位出现卡滞、别劲的情况，保障设备长期运行的稳定性。
