可调式重型管钳结构三维设计

　　在民用给排水施工、工业管道运维、油气场站检维修、机电设备装配等场景中，管钳是绕不开的核心手动夹持工具，和普通活动扳手不同，管钳的咬合逻辑是依靠钳口的齿形结构咬入管件表层，配合活动钳身的自锁斜度结构，施加在手柄上的扭矩越大，钳口对管件的夹持力就越强，不会出现普通扳手拧圆管件棱角的问题，尤其适配表面光滑的圆形金属管、复合管类工件的装夹与旋拧作业。

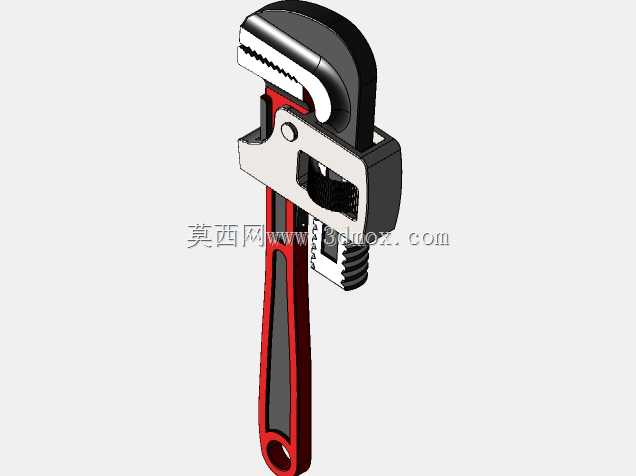

　　这套管钳的三维结构设计，首先从受力路径出发做整体布局：固定钳身和手柄采用一体化的受力框架，活动钳身通过矩形导轨结构和固定钳身配合，调节螺母套在固定钳身的梯形螺纹段上，转动调节螺母即可带动活动钳身沿导轨平移，实现不同管径的夹持范围适配，整套调节结构没有多余的传动环节，在沾满油污、泥污的作业环境下也不容易卡滞，日常维护只需要定期清理导轨缝隙的杂物、在螺纹段涂抹少量润滑脂即可长期使用。

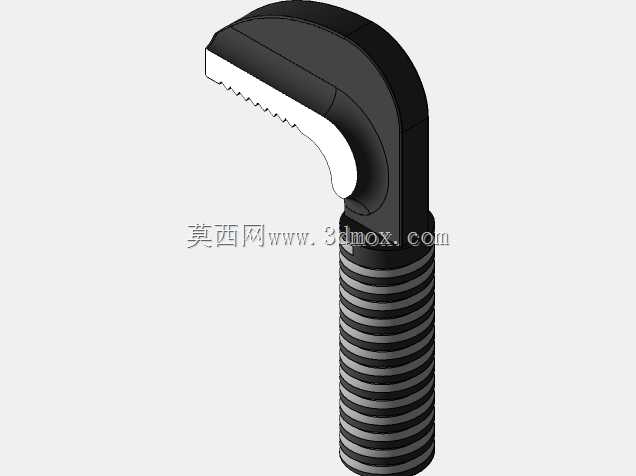

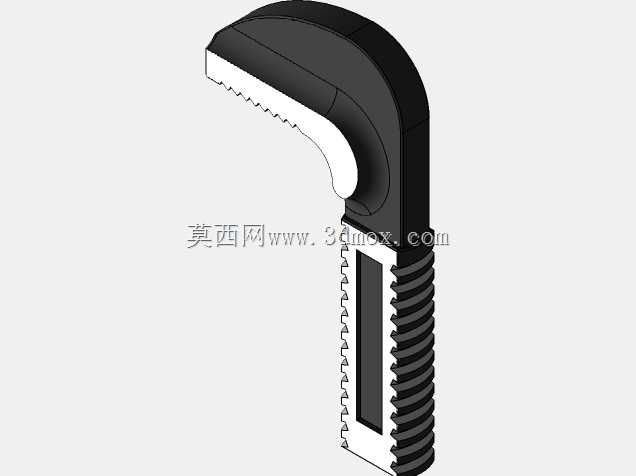

　　钳口部分的齿形设计是整个工具的核心功能区，固定钳口和活动钳口的咬合齿都做了高频淬火处理，齿尖朝向和手柄施力方向相反，当顺时针扳动手柄拧动管件时，齿尖会自然嵌入管件表层，不会出现打滑脱开的情况；齿形的角度经过反复校核，既保证足够的咬合力不会在大扭矩下滑脱，又不会因为齿尖过尖导致管件表层被过度啃噬破坏，尤其是针对镀锌钢管这类有防腐层的管件，合理的齿形角度能在保证夹持力的前提下，尽可能减少对管件表层防腐层的破坏，降低管道安装后的锈蚀风险。

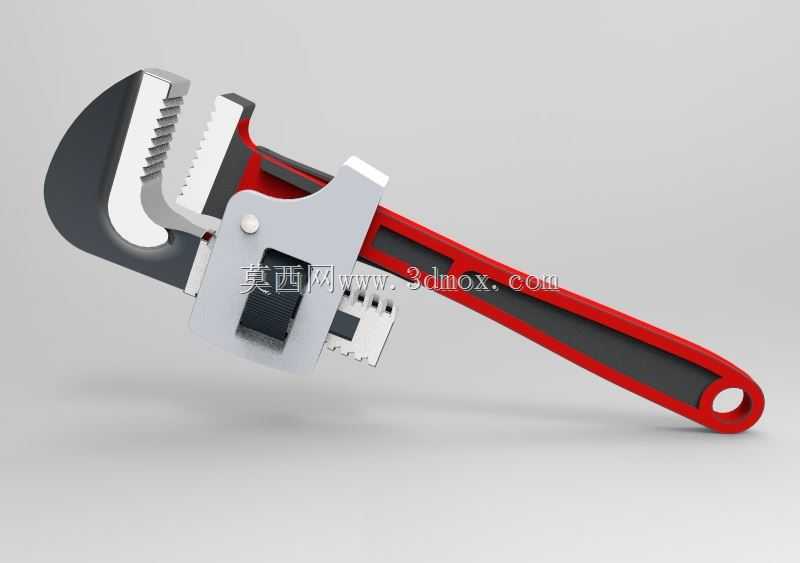

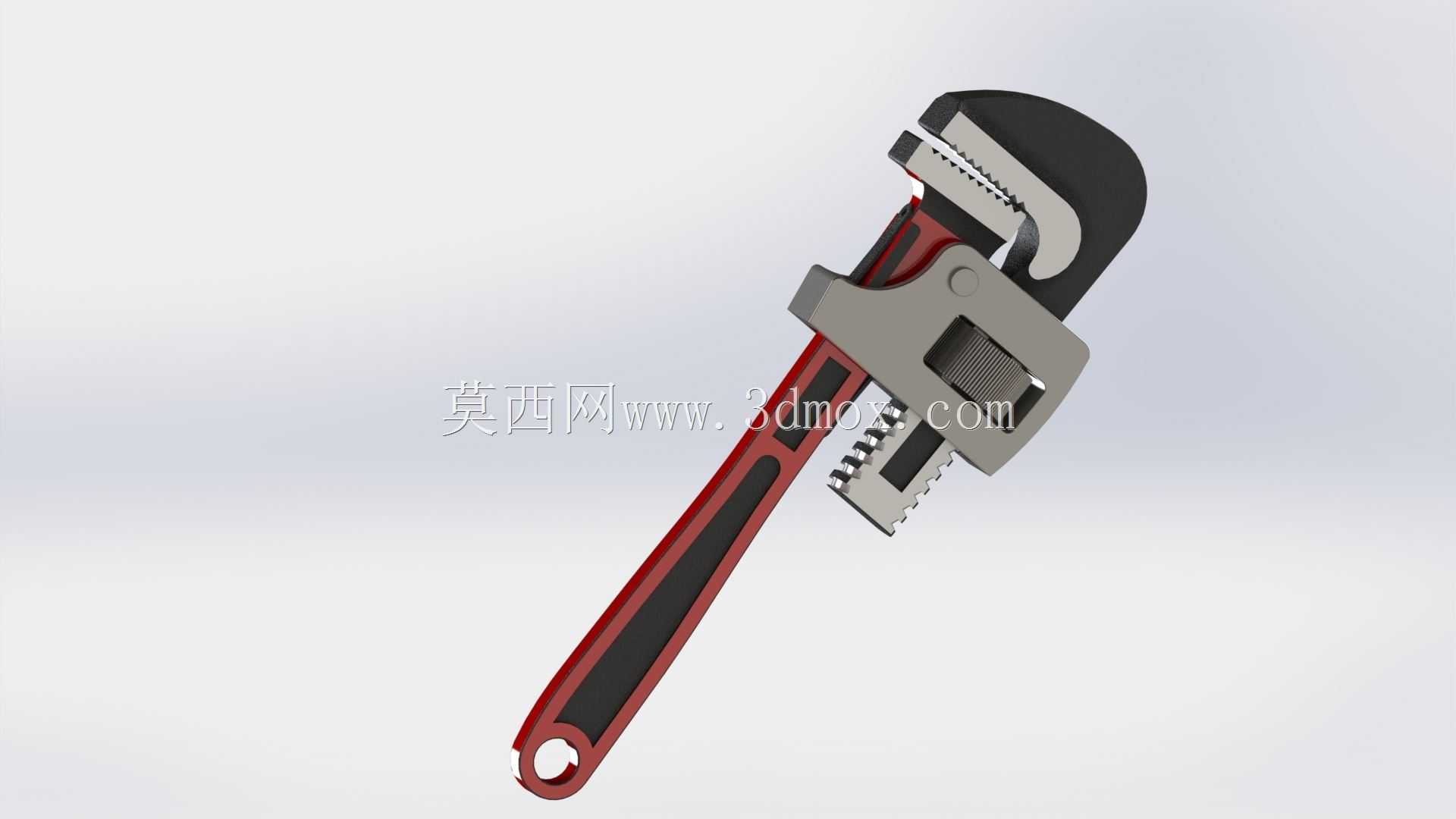

　　手柄部分的设计充分考虑了现场作业的人机工程需求，整体长度根据最大夹持扭矩做匹配，按照成年人单手施力的常规输出扭矩计算，手柄长度刚好能满足对应管径管件的螺纹拧紧力矩要求，不需要额外加接套管延长力臂，避免过载导致钳身断裂或者管件螺纹滑牙；手柄表层做了双色包覆结构，内层是高强度的刚性支撑结构，外层是防滑的软质包覆层，即使手上沾有水、油污或者汗液，也能稳定握持不会打滑，手柄末端的挂孔设计方便现场作业时将管钳挂在工具架或者安全腰带上，减少高空作业时工具坠落的风险。

　　从安装边界和尺寸适配来看，这套管钳的活动钳身最大开口量覆盖了日常作业中最常用的管径范围，从DN15的四分管到DN50的两寸管都能稳定夹持，整体闭合状态下的外形尺寸适配常规工具柜的抽屉存放空间，不会出现尺寸过大无法放入标准工具格的问题；钳身的导轨配合间隙做了合理控制，既保证活动钳身滑动顺畅无卡滞，又不会因为间隙过大导致夹持时出现晃量，影响拧动精度甚至导致钳口滑脱。

　　在结构细节处理上，调节螺母的外圈做了滚花设计，即使戴着手套也能轻松转动调节开口大小，不需要额外借助其他工具调整；固定钳身和活动钳身的配合面做了耐磨处理，长期反复开合使用也不会出现导轨磨损导致的配合间隙变大问题；钳头部分的过渡圆角做了优化，没有尖锐的棱角，避免作业过程中剐蹭划伤操作人员，同时也减少了应力集中点，提升钳身在大扭矩受力下的结构强度，避免钳头根部断裂的风险。

　　实际作业过程中，这类管钳除了常规的管道螺纹旋拧作业，还可以配合其他工具完成圆棒类工件的临时夹持、变形管件的校正、锈蚀螺纹件的松动拆卸等作业，相比链条钳、水管钳等其他管道工具，整体结构更紧凑，重量更均衡，长时间手持作业的疲劳度更低，适合现场运维人员随身携带使用。建模过程中对所有配合面都做了干涉检查，活动钳身在全行程开合过程中没有任何卡滞点，调节螺母和螺纹段的配合顺畅，所有受力部位的壁厚都经过强度校核，能承受额定范围内的最大扭矩不会出现塑性变形。
