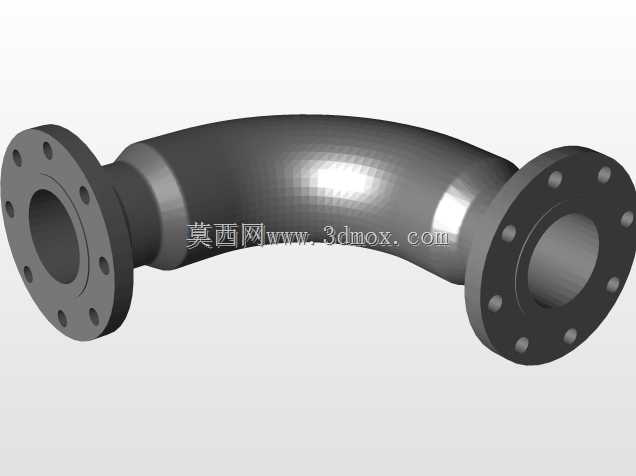

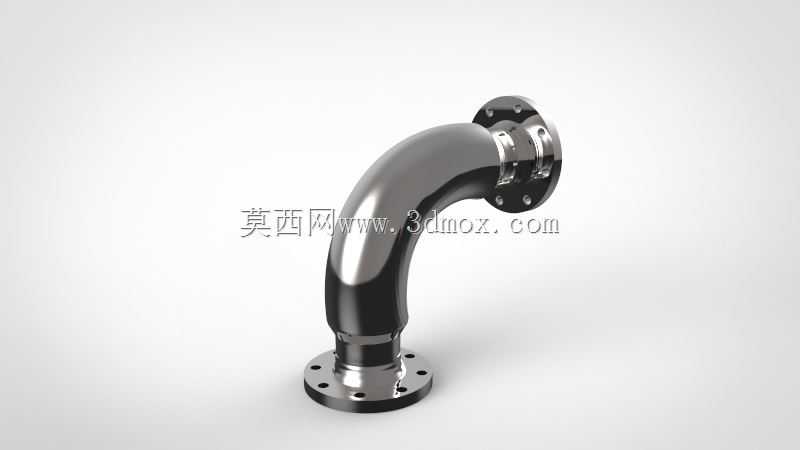

带法兰连接90度弯式金属管路构件

　　在化工流体输送、市政给排水、暖通空调循环、液压动力传输等诸多工业场景里，管路转向部位的连接件可靠性，直接决定整套管网的运行稳定性，这款90度弯式带法兰管路构件，正是针对管路直角转向需求开发的刚性连接部件。从实际工况适配来看，这类弯管构件常被用在泵组出口转向段、设备接口与管网的衔接位置、车间管线排布的转角节点，既可以承担常温清水、润滑液压油的输送转向，也能适配带轻微腐蚀性的工业流体传输场景，两端的法兰结构让它不需要额外加工焊接坡口，现场安装时只需要匹配对应压力等级的法兰垫片，穿入螺栓对称拧紧即可完成装配，后期检修拆卸也比焊接式弯管更便捷，不需要动用切割、动火设备，能大幅缩短管线维护的停机时间。

　　从结构设计逻辑来看，这款弯管采用了等通径的90度圆弧过渡结构，弯曲段的曲率半径经过流体阻力校核，没有出现直角弯折的突变结构，流体经过转向位置时不会产生强烈的湍流冲击，既可以降低管路运行时的振动噪音，也能减少流体携带杂质对管壁的冲刷磨损，延长构件的实际使用寿命。两端的法兰盘采用标准凸面法兰结构，法兰盘上的螺栓孔沿圆周均布，孔位公差匹配通用管路法兰的安装标准，不需要现场二次扩孔调整，法兰密封面的平面度经过结构优化，压紧垫片后可以实现均匀的密封比压，避免出现局部渗漏的问题。弯管主体与两端法兰的衔接位置做了圆弧过渡加强处理，没有应力集中的直角棱边，在管路承受内压或者外部轻微振动载荷时，衔接位置不会出现应力开裂的隐患。

　　从安装边界维度考量，这款弯管构件的两端法兰端面保持垂直的空间位置关系，安装时可以直接适配水平转垂直、垂直转水平的管线排布需求，不需要额外搭配角度调整接头；法兰盘的外径尺寸、螺栓孔中心距、密封面直径都匹配通用管路的法兰标准，选型时只需要核对管线通径、设计压力等级，就可以直接替换同参数的老旧损坏弯管，不需要重新调整周边管线的排布位置。弯管主体的壁厚经过强度校核，既可以满足常规工况下的内压承载需求，也预留了足够的腐蚀裕量，适配工业场景中长期使用的磨损消耗。在三维建模过程中，这类构件的逆向重构需要重点把控弯曲段的曲率连续性、法兰端面与弯管轴线的垂直度、螺栓孔的位置度公差，确保重构后的模型导入装配环境后，可以直接与周边的法兰、阀门、泵体接口完成虚拟装配，不会出现干涉、错位的问题，为后续的管线排布仿真、流体阻力分析提供准确的模型基础。对于设备设计人员来说，这类标准化的管路连接件模型，可以直接调用到设备的管网装配体中，不需要从零开始建模，能大幅缩短管路系统的设计周期，同时也能提前在虚拟装配阶段校验安装空间是否足够，避免现场安装时出现管线与周边设备碰撞的问题。
