五辐流线型汽车轮毂结构设计方案

　　在乘用车行走系统的部件选型与结构设计环节，轮毂作为连接轮胎与车轴的核心承载构件，其结构合理性直接关系到整车行驶的平顺性、转向响应精度以及高速工况下的动平衡表现。本次设计的五辐流线型轮毂，首先从实际装车的边界约束出发，轮辋部分采用适配常规乘用车子午线轮胎的标准轮廓，胎圈座的角度与圆角参数完全匹配轮胎安装的密封要求，避免长期行驶后出现轮胎漏气、胎圈移位的问题；中心定位孔的尺寸公差按照过渡配合要求设定，与车轴轴头的配合间隙控制在合理区间，既保证安装时的对位便捷性，又能消除高速转动时的中心偏移量。

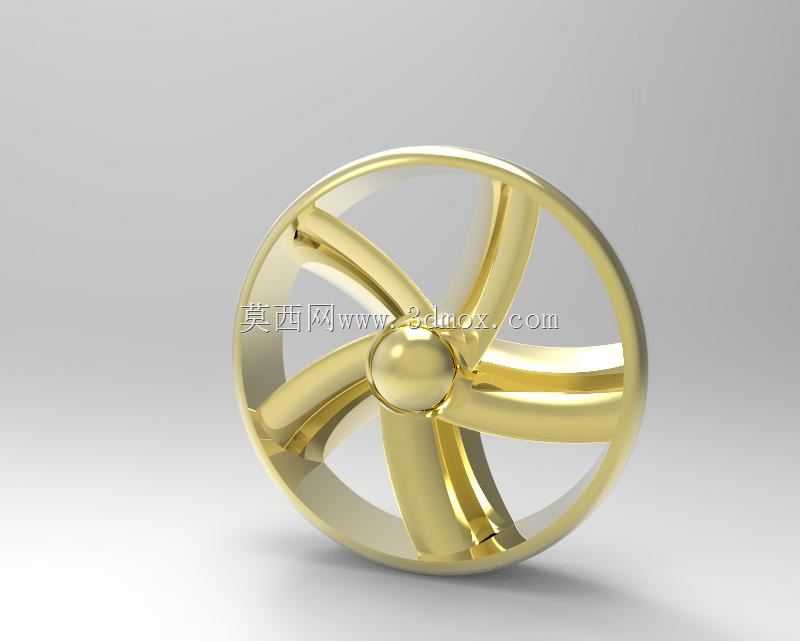

　　轮辐部分采用五根等距分布的流线型辐条结构，这种布局并非单纯追求外观效果，从力学传递路径来看，车辆行驶过程中来自路面的垂直冲击、转向时的横向载荷以及制动时的扭矩，都可以通过五根辐条均匀分散到整个轮辋环向结构上，避免局部应力集中导致的辐条断裂风险。辐条的截面采用渐变式设计，靠近中心轮毂盖的位置截面厚度更大，能够承受更高的扭矩输入，向轮辋延伸的过程中截面逐渐收窄，在保证结构强度的前提下尽可能降低非簧载质量——对于乘用车底盘调校而言，非簧载质量每降低1kg，带来的行驶质感提升相当于簧载质量降低5-8kg，这种轻量化设计能够有效改善悬挂系统的响应速度，减少路面颠簸向车身的传递。

　　从实际应用场景来看，这款轮毂适配多数紧凑型、中型家用乘用车的安装参数，PCD节圆直径、螺栓孔数量与孔径都按照主流家用车的安装标准设计，不需要额外加装变位垫片即可直接装车。辐条表面的流线型曲面在车辆行驶时能够引导气流穿过轮辋内部，带走制动盘与制动片摩擦产生的热量，避免长距离下坡或者频繁制动时出现制动热衰减，提升制动系统的工作稳定性。在设计过程中，针对辐条与轮辋的连接位置做了圆弧过渡处理，消除了直角连接带来的应力集中点，通过有限元模拟验证，在承受最大垂直冲击载荷、极限转向载荷以及紧急制动扭矩的组合工况下，结构的最大应力值远低于常用铸造铝合金的许用应力，安全系数满足乘用车零部件的相关标准要求。

　　中心轮毂盖的安装位置预留了标准的卡扣安装槽，能够适配多数通用型轮毂盖，不需要额外定制固定结构；轮辋边缘的轮缘部分做了加厚处理，在车辆意外蹭到路沿石的时候，能够优先承受刮擦冲击，避免损伤轮辋的密封面，降低轮胎漏气的概率。螺栓孔的位置做了沉头设计，轮毂螺栓安装后能够完全沉入孔内，不会出现螺栓突出刮擦装饰盖的问题，同时沉头面的平面度公差严格控制，保证螺栓紧固后轮毂与刹车盘端面完全贴合，避免长期行驶后出现轮毂松动、抖动的问题。

　　在动平衡考量方面，五辐等距分布的结构本身就具备较好的先天动平衡特性，相比不等距辐条的设计，更容易在出厂动平衡校正时将剩余不平衡量控制在标准范围内，减少装车后需要粘贴的平衡块数量，同时在长期使用后不容易因为辐条受力变形导致动平衡失效。轮辋的气门嘴安装孔预留了标准的橡胶气门嘴安装位，也支持后续更换为金属防爆气门嘴，不需要对孔位进行二次加工。

　　从制造工艺适配性来看，这款轮毂的结构完全适配常规的低压铸造工艺，辐条部分的拔模角度按照铸造工艺要求设定，不存在倒扣、薄壁尖角等不利于铸造脱模的结构，铸造过程中铝液的充型路径顺畅，不容易出现冷隔、缩孔等铸造缺陷，能够有效降低生产过程中的废品率。如果后续有更高强度的需求，也可以在不改变整体安装尺寸的前提下，通过调整辐条的内部加强筋结构，适配锻造工艺生产，满足性能车型的使用需求。

　　在实际装车验证的场景中，这款轮毂的ET偏距值设定在主流家用车的适配区间内，安装后轮胎不会超出翼子板范围，也不会出现蹭到悬挂部件、翼子板内衬的问题，转向到最大角度时轮胎与周边部件的安全间隙满足设计要求，即使在车辆满载、悬挂压缩到极限行程的情况下，也不会出现运动干涉。
