轴流泵开式叶轮水力结构三维数模

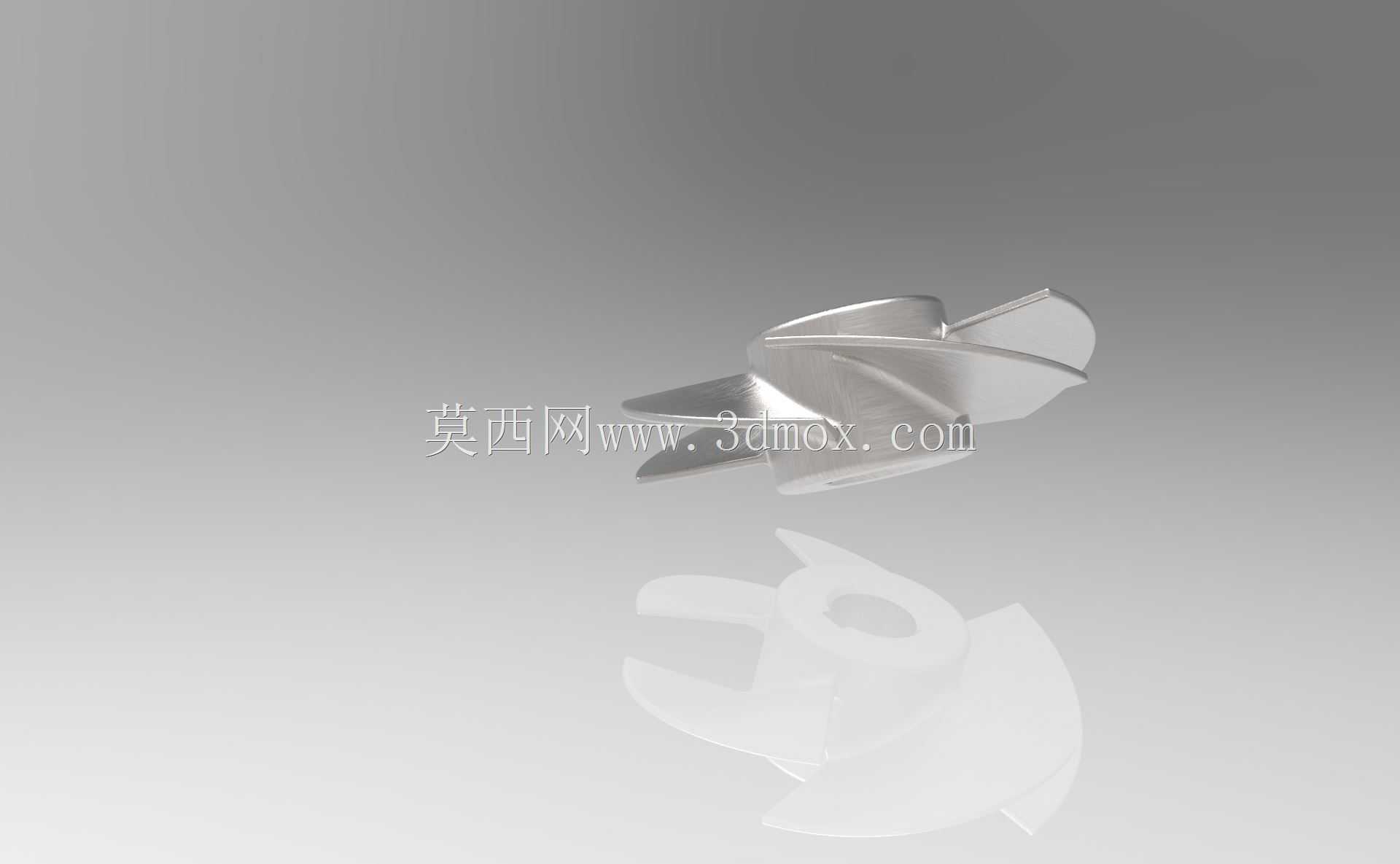

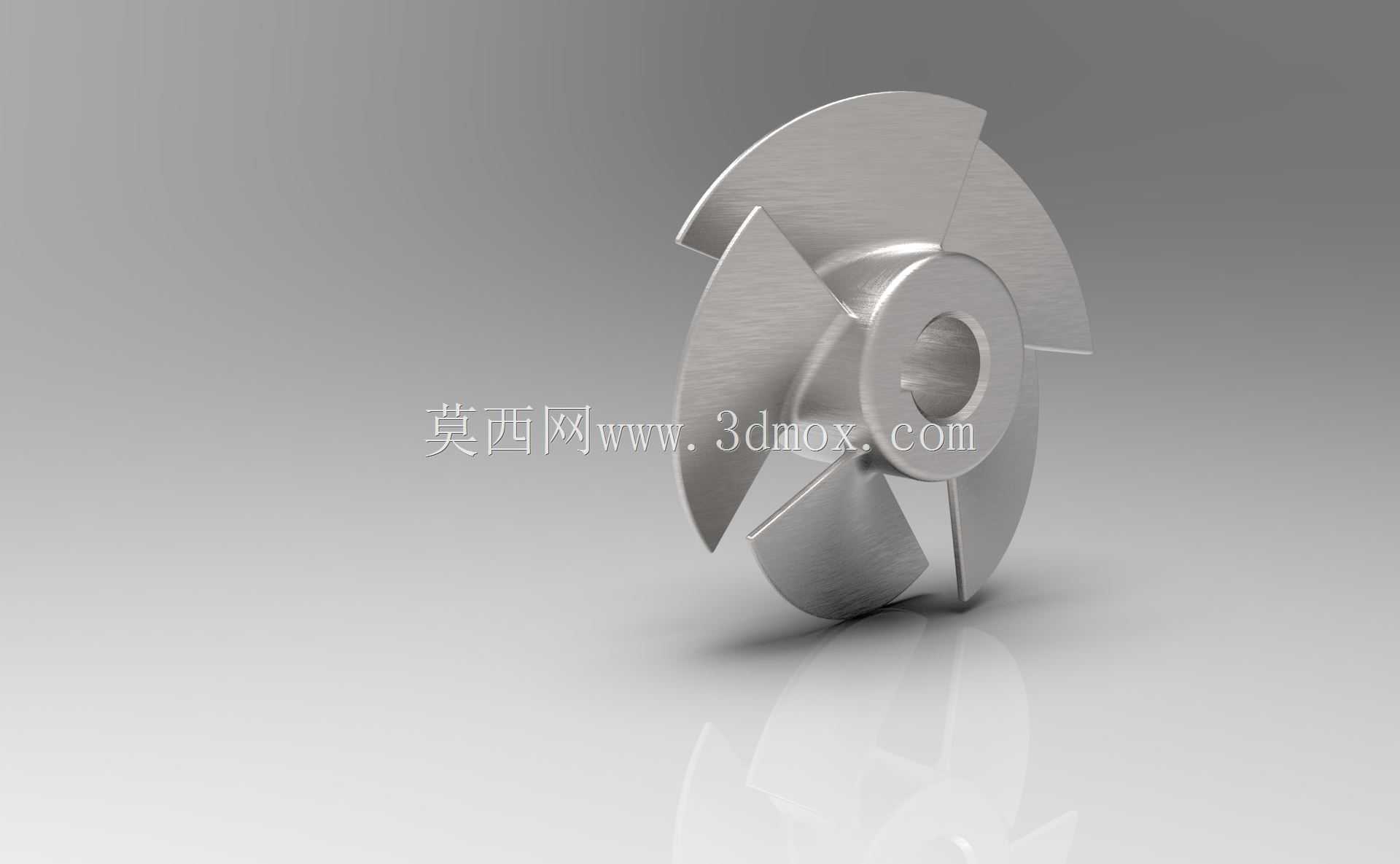

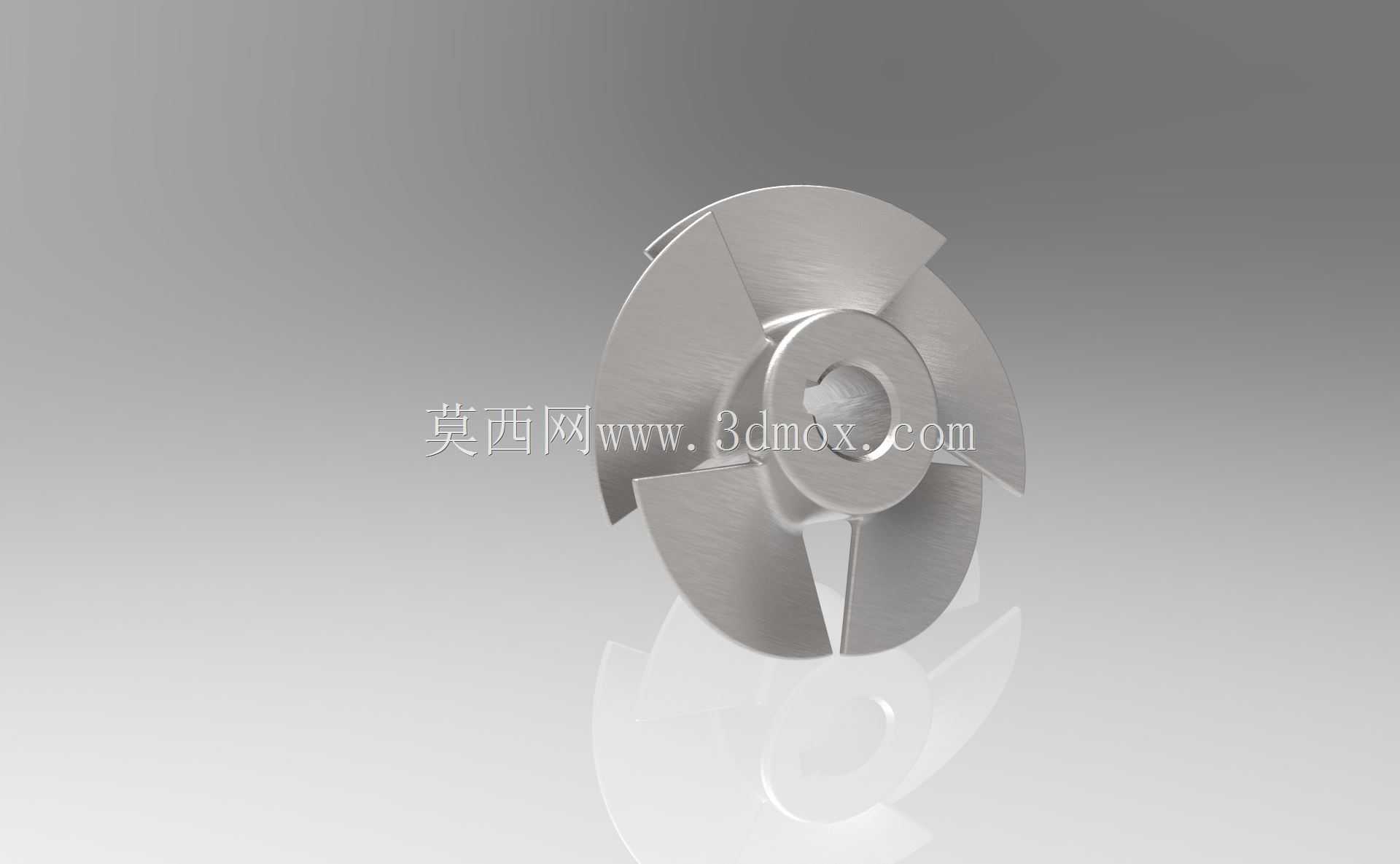

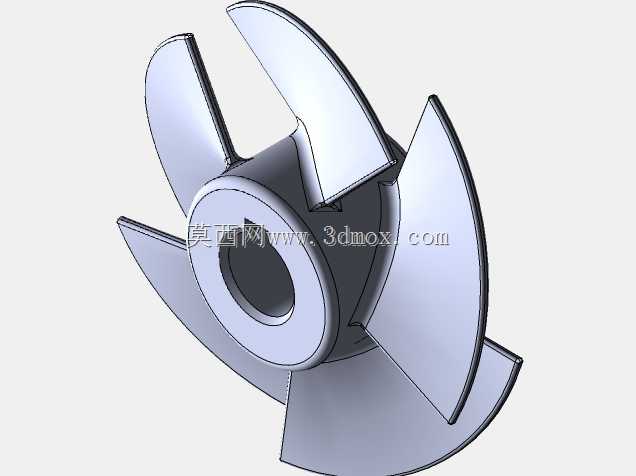

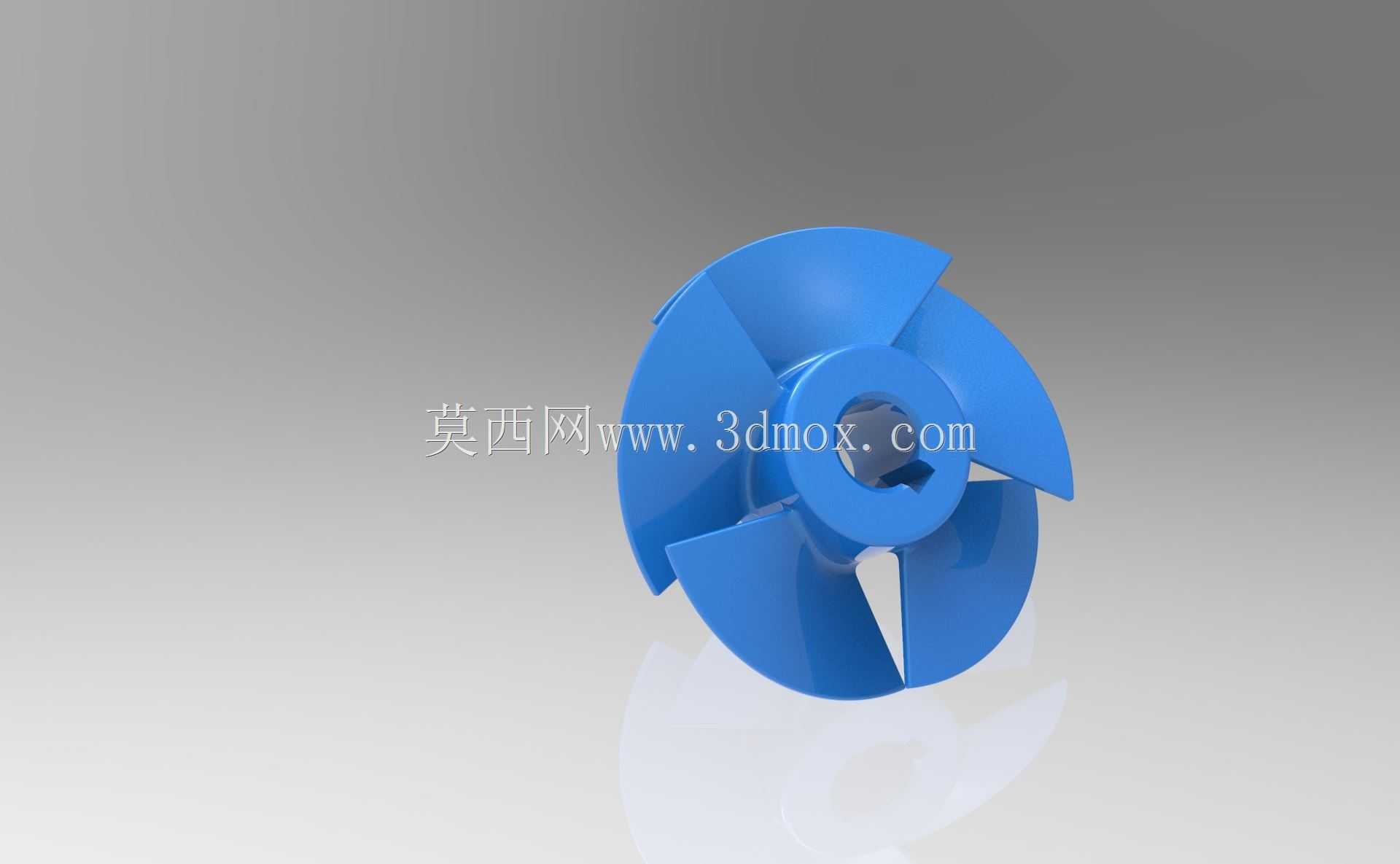

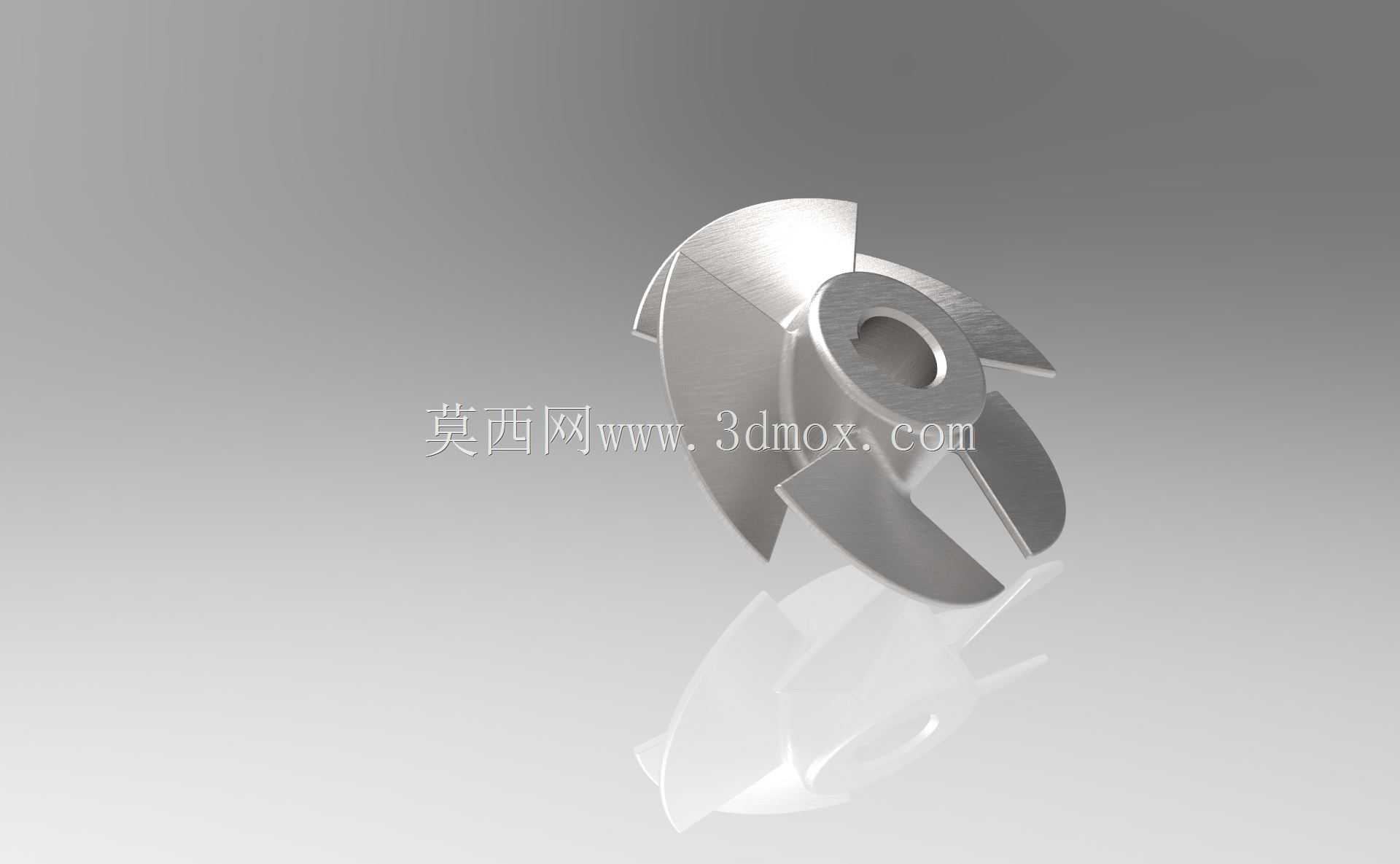

　　在大流量低扬程的流体输送场景里，轴流泵叶轮是决定整机水力效率、运行稳定性的核心过流部件，这款开式结构的轴流叶轮，主要适配中低比转速的轴流泵工况，常见于农田排灌、城市防洪排涝、电厂循环水输送、化工大流量工艺流体输送等场景，这类场景普遍要求泵组在大流量工况下保持较低的轴功率波动，避免电机过载，同时要兼顾抗汽蚀性能，减少叶轮入口的流体脱流。从结构设计来看，这款叶轮采用四叶片空间扭曲构型，叶片型线完全基于轴流泵翼型升力法设计，每个叶片的安放角从轮毂到轮缘沿径向渐变，轮毂处的叶片安放角更大，轮缘处的安放角更小，适配不同半径处的圆周速度差异，保证流体沿轴向流出叶轮时的速度环量均匀，减少叶轮出口的水力损失。轮毂采用整体实心锥台构型，

　　中心设置通孔用于穿装泵轴，通孔内预留键槽安装位，可通过平键传递扭矩，轮毂与叶片的连接处做了大圆角过渡，一方面减少应力集中，避免长期交变载荷下出现轮毂根部的疲劳裂纹，另一方面减少此处的流体漩涡，降低局部水力损失。叶片的轮缘侧与泵体的叶轮腔内壁保留均匀的径向间隙，设计时将间隙控制在叶轮直径的千分之二到千分之五区间，间隙过大会导致叶轮出口的高压流体通过间隙回流到入口，降低容积效率，间隙过小则会因为泵轴的运行挠度、制造装配误差导致叶片与泵壳刮擦，引发运行故障。从安装边界来看，这款叶轮的轴向定位依靠轮毂两端的轴肩与锁紧螺母实现，装配时需要保证叶轮入口的导流帽安装到位，避免轮毂前端的凸起结构引发入口流体紊乱；

　　叶轮的出口侧需要与导叶体的入口保持合适的轴向距离，距离过近会导致导叶入口的流体冲击加剧，距离过远则会让叶轮出口的流体环量在流道内耗散，降低导叶的能量回收效率。在实际运行特性上，这款叶轮的性能曲线较为平缓，在流量偏离设计工况点百分之三十的范围内，效率下降幅度不超过百分之八，适合工况流量存在一定波动的使用场景；叶片的进口边做了薄化修型，能够降低入口流体的冲击损失，提升叶轮的抗汽蚀性能，减少在入口负压工况下的气泡产生概率，延长叶轮的使用寿命。设计过程中，针对叶片的曲面曲率做了多次迭代调整，避免叶片表面出现曲率突变的区域，防止流体在曲面处出现边界层分离，同时对叶片的厚度分布做了优化，从叶片进口边到出口边厚度逐渐增加，

　　轮毂处的叶片厚度大于轮缘处，既保证叶片的结构强度，能够承受流体冲击带来的交变载荷，又尽可能减少叶片的厚度带来的流道阻塞，提升过流能力。这类开式叶轮相比闭式叶轮，流道更加通畅，适合输送含有少量细小固体颗粒的流体，比如汛期的排涝水体、含有少量悬浮物的工艺流体，不容易出现流道堵塞的问题，同时开式结构的铸造、加工难度更低，后期的维护清理也更加方便，不需要拆解叶轮盖板就可以清理叶片表面附着的杂物。在装配校验环节，这款叶轮做了静平衡设计，所有叶片的重量偏差控制在允许范围内，避免高速旋转时出现不平衡振动，运行时的线速度控制在材料允许的范围内，若采用不锈钢铸造材质，轮缘线速度不超过三十米每秒，若采用铸铁材质则需要适当降低运行转速，避免叶片因为离心力出现断裂失效。
