外啮合齿轮泵方形泵体结构设计

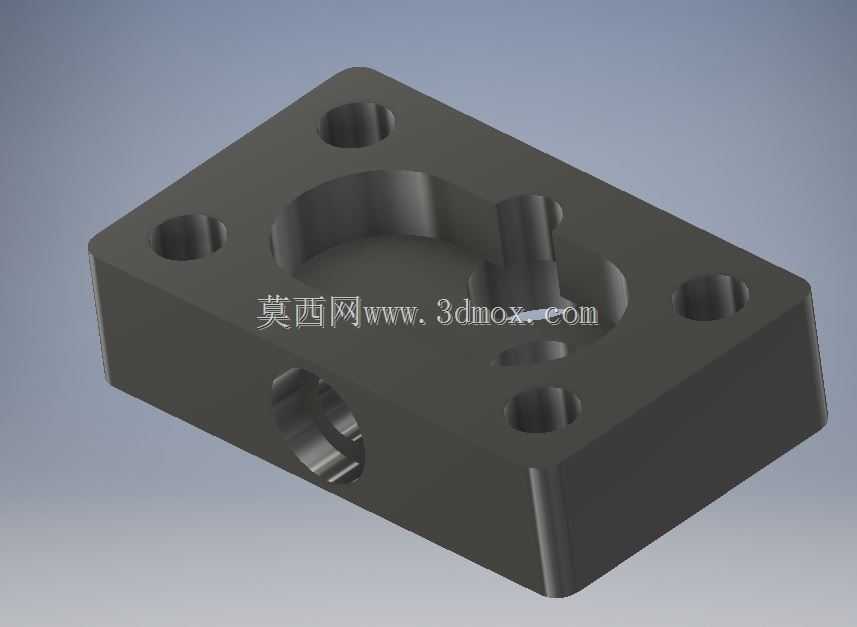

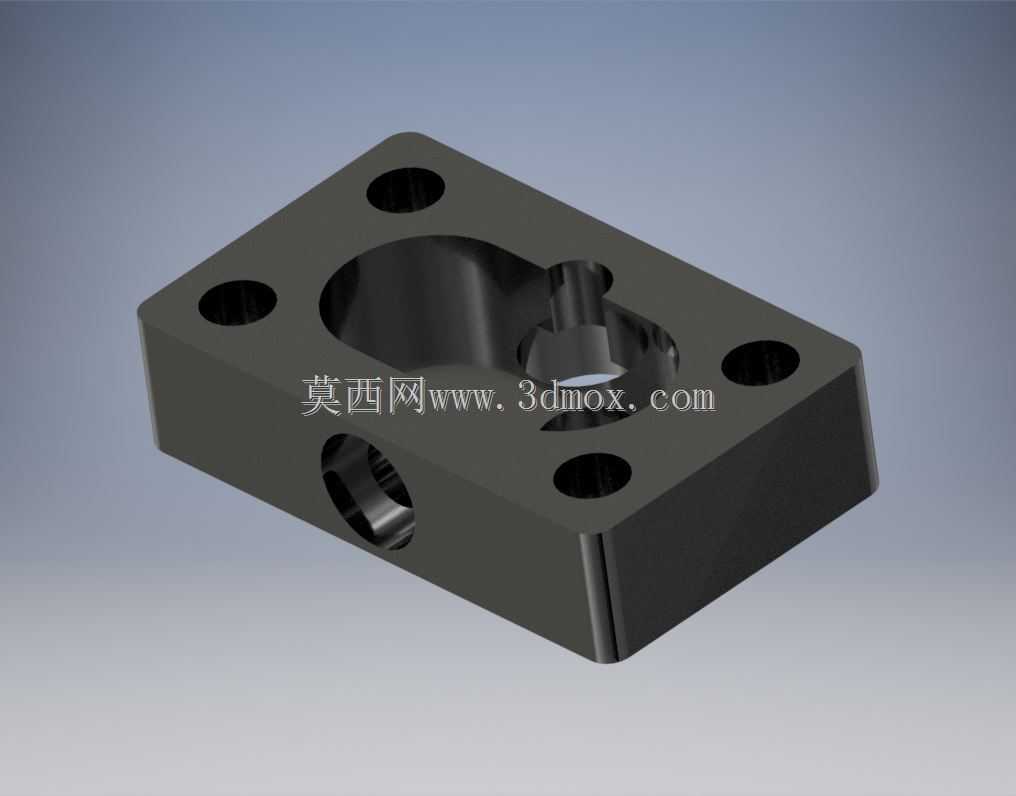

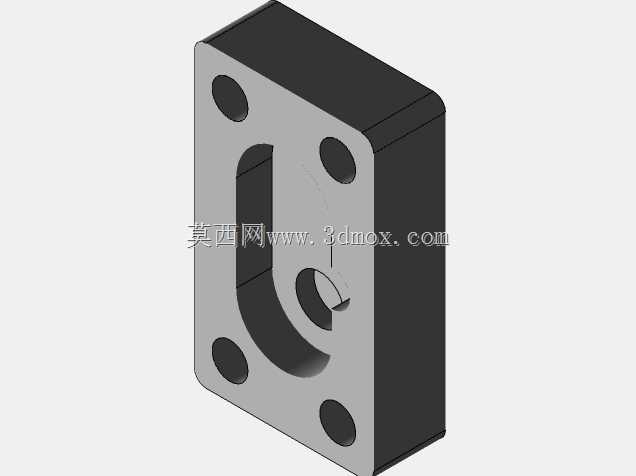

　　在液压传动系统、低压流体输送工况里，齿轮泵的核心承压壳体就是这类方形结构的泵体，它承担着容纳齿轮副、密封工作容腔、提供安装定位、连通进出油道的多重作用，是齿轮泵所有零部件装配的基准载体。从结构设计逻辑来看，这类方形泵体优先采用方块式毛坯加工，相比圆形泵体，方形结构的四个角部可以直接布置安装通孔，不需要额外增设安装法兰凸缘，能在同等中心距规格下压缩整体安装占用空间，尤其适合安装空间局促的集成式液压站、小型润滑系统、机床冷却供油单元这类场景。泵体正面的大尺寸凹腔是齿轮副的安装腔，凹腔的内径尺寸需要和一对啮合齿轮的齿顶圆直径保持0.03-0.05mm的间隙配合，间隙过大会导致齿顶处的内泄漏量升高，降低泵的容积效率，

　　间隙过小则会在齿轮高速运转时出现齿顶刮蹭泵体内壁的问题，引发运转卡滞、异常磨损甚至烧蚀故障。凹腔内部的两个定位销孔，是用来和两侧的泵盖、端板做精准定位的，保证齿轮轴的安装同轴度，避免出现轴系偏载导致的油封泄漏、轴承过早失效问题。泵体侧面的横向通孔是进油或者出油的流道，流道和齿轮腔的交接处做了圆角过渡处理，避免流体在直角位置产生涡流、气蚀，降低流体流动的阻力损失，同时减少气蚀带来的内壁点蚀损伤，延长泵体的使用寿命。泵体端面上分布的六个螺纹孔（四个角部、两个靠近流道位置），是用来穿装连接螺栓，将泵体和两侧端盖紧固成一个整体的，螺栓的布置位置经过受力校核，保证泵体和端盖结合面的压紧力均匀分布，避免出现局部压紧力不足导致的结合面渗油问题，

　　同时也不会因为压紧力过大导致泵体出现应力变形。从安装边界来看，这类方形泵体的安装基准面是背面的精加工平面，平面度要求控制在0.02mm以内，保证和安装基座贴合紧密，避免安装时出现歪斜导致齿轮轴系不对中；四个角部的安装通孔采用沉孔设计，内六角螺栓安装后头部不会突出泵体表面，进一步缩小整体的安装尺寸，也能避免螺栓头和周边其他零部件产生干涉。在实际工况应用中，这类泵体多用于低压齿轮泵，工作压力通常在2.5MPa-6MPa区间，适配润滑油、液压油、低粘度切削液等介质，常见于小型液压设备的动力源、机床的集中润滑系统、小型燃油输送装置、工程机械的辅助供油回路里。设计这类泵体的时候，首先要确定齿轮副的中心距、齿宽参数，再反向推导泵体的内腔尺寸、壁厚，壁厚的选择要兼顾承压强度和轻量化要求，通常低压工况下泵体的侧壁厚度不小于8mm，保证在额定工作压力下不会出现鼓胀变形；进出油道的通径尺寸要和齿轮泵的排量匹配，避免通径过小导致吸油阻力过大，引发吸空、噪声过大的问题。另外，泵体的内腔表面粗糙度要求控制在Ra1.6以内，减少和齿轮齿顶的摩擦阻力，同时降低表面的凹凸不平带来的泄漏缝隙；流道的内壁粗糙度控制在Ra3.2即可，不需要过高的加工精度，平衡加工成本和使用性能。在建模过程中，这类零件的特征逻辑非常清晰，首先拉伸生成方块基体，然后切除出齿轮安装腔、进出油流道、安装孔、定位销孔、螺栓沉孔这些特征，最后对所有的锐边做倒角处理，尤其是内腔和流道的交接位置，

　　避免加工后残留的毛刺在泵运转时脱落，进入齿轮啮合区导致齿轮齿面刮伤、卡滞。需要注意的是，泵体上的密封槽如果是设计在端面上的，要保证密封槽的尺寸和O型圈的线径匹配，压缩量控制在15%-25%之间，保证静密封的可靠性，避免长期使用后出现渗漏问题。从装配关系来看，泵体是整个齿轮泵的核心基准，齿轮轴、轴承、密封件、端盖全部以泵体的内腔和定位销孔为基准进行装配，所以在设计时要严格控制各特征之间的形位公差，比如齿轮腔的圆柱度、安装孔的位置度、两端面的平行度，这些公差直接决定了整台齿轮泵的装配精度和运行寿命。很多新手在设计这类泵体的时候，容易忽略安装孔的位置和内腔的壁厚关系，导致螺栓孔钻通到内腔或者流道里，造成泄漏；还有的会把进出油道的位置设计得过于靠近安装孔，导致加工时出现钻穿的问题，这些都是实际设计中需要规避的细节。另外，方形泵体相比带安装脚的圆形泵体，在批量加工时更适合采用铣床或者加工中心一次装夹完成多个面的加工，加工效率更高，装夹定位更方便，也能减少多次装夹带来的形位公差累积，非常适合中小排量齿轮泵的批量生产。在实际选型替换时，只需要确认齿轮的中心距、齿宽、进出油口的通径和安装位置、连接螺栓的孔距，就可以完成泵体的替换，不需要改动其他周边零部件，互换性较强。
