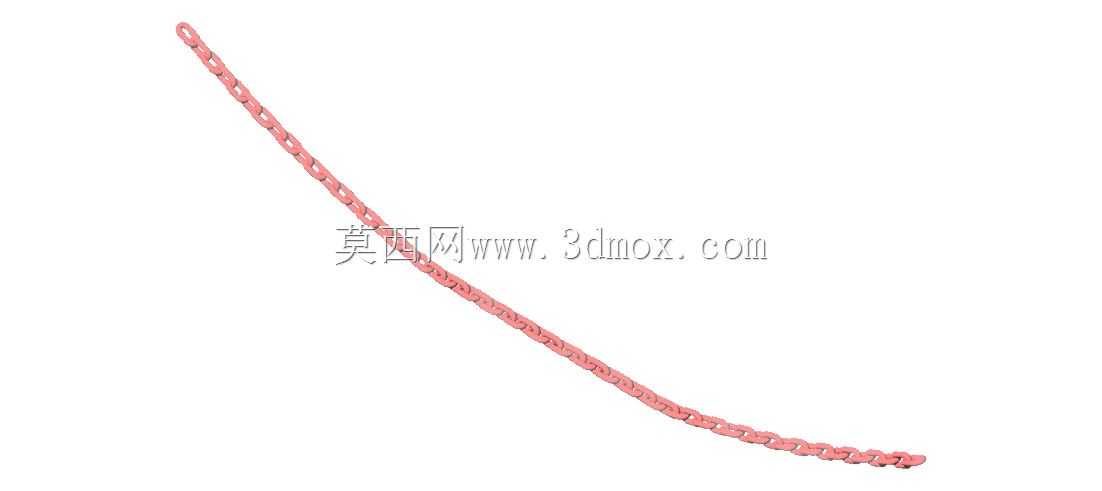

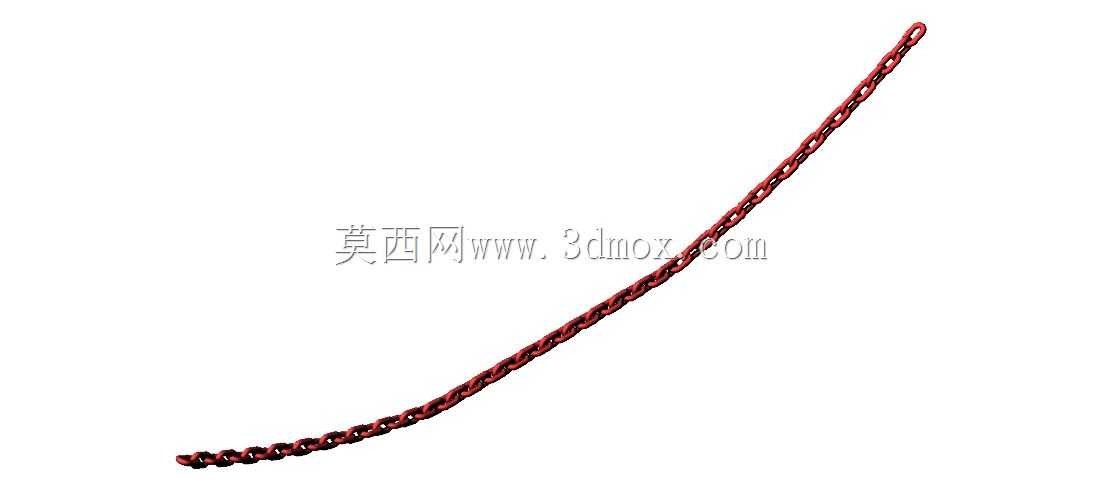

工业用锻钢链条三维结构设计

　　在各类工业牵引、起重、传动场景中，锻钢链条是应用极为广泛的受力构件，从矿山输送设备的物料牵引，到起重机械的吊重承载，再到流水线设备的动力传递，都能见到这类构件的身影。不同于普通焊接链条，锻钢链的链环采用整体锻造工艺成型，链环的受力截面经过反复锻打后金属纤维流线连续，不存在焊接接头的应力集中缺陷，在承受交变载荷、冲击载荷时的抗断裂性能远优于普通焊接链条，尤其适合重载、频繁启停、存在冲击负载的作业工况。

　　做这个三维模型的时候，首先要考虑的是链环之间的铰接间隙，很多新手建模的时候容易把链环做成完全贴合的状态，实际装配后根本无法实现顺畅弯折，甚至会出现运动干涉。建模时每一个链环的圆弧过渡段都要预留合理的配合间隙，既要保证链条弯折时相邻链环不会发生卡滞，也要控制间隙不能过大，避免链条在承载时出现过大的横向窜动，影响传动或牵引的稳定性。链环的直段部分是主要的受力承载区，建模时要保证直段的截面尺寸均匀一致，不能出现局部截面缩小的情况，否则在实际受力时会在截面薄弱处出现应力集中，长期使用容易发生断裂失效。

　　从实际安装边界来看，这类锻钢链条的单环长度、内宽尺寸需要和配套的链轮齿槽、牵引挂点尺寸完全匹配，建模时需要严格控制链环的外形公差：链环的外宽尺寸要小于链轮齿槽的最小宽度，保证链环能顺利嵌入链轮齿槽完成啮合传动；链环的内宽尺寸要适配配套的连接吊具、挂钩的安装尺寸，保证现场安装时不需要额外打磨修配就能完成装配。链条的整体弯折半径也是设计时需要重点考虑的参数，当链条绕经链轮或者导向轮时，最小弯折半径不能小于链环节距的3倍，否则相邻链环之间的接触应力会急剧增大，不仅会加剧链环接触面的磨损，还会增大链条运行时的阻力，严重时甚至会出现卡链、断链的故障。

　　从功能特性上看，锻钢链条的表面通常会做氧化发黑或者镀锌处理，用来提升构件的防锈耐腐蚀能力，在潮湿、多粉尘的作业环境下也能保持稳定的力学性能。建模时链环之间的接触区域要做合理的圆角过渡，不能出现尖锐的棱边，一方面是避免实际使用时棱边应力集中引发开裂，另一方面也能减少相邻链环相对转动时的磨损量，延长链条的整体使用寿命。在做装配验证的时候，要模拟链条在直线张紧、弯折绕轮、斜向牵引等不同工况下的运动状态，检查每一个链环在全行程范围内是否存在运动干涉，确认链环之间的相对转动是否顺畅，有没有出现卡滞的位置。

　　很多现场使用的链条失效案例，都是因为链环的过渡圆弧处设计不合理，存在应力集中点，在反复承受冲击载荷后从圆弧处萌生裂纹，最终发生断裂。所以在建模时，链环直段和圆弧段的过渡位置要采用平滑的相切过渡，不能出现折角或者截面突变，保证受力时应力能够均匀传递到整个链环截面，避免局部应力过高。另外，链条的端部连接结构也要和链环主体的承载能力匹配，端部连接环的截面承载面积不能小于中间链环的承载面积，否则整个链条的承载能力会被端部构件限制，出现“弱环”问题，影响整体的使用安全性。

　　在不同的应用场景下，对链条的性能要求也有区别：用于起重场景的锻钢链，需要更高的安全系数，链环的截面尺寸会更大，延伸率要求更高，避免突然断裂引发安全事故；用于输送牵引场景的链条，会更关注耐磨性能，链环的接触表面硬度会做相应提升，减少长期运行的磨损量；用于传动场景的链条，对节距精度要求更高，保证和链轮啮合时的平稳性，减少运行时的冲击和噪音。建模时可以根据不同的使用场景，调整链环的截面尺寸、过渡圆角参数、配合间隙大小，让模型能够适配不同的工况需求，为后续的工程出图、装配验证、运动仿真提供准确的三维数据支撑。
