油厂储料罐体与工艺输送管道布局设计

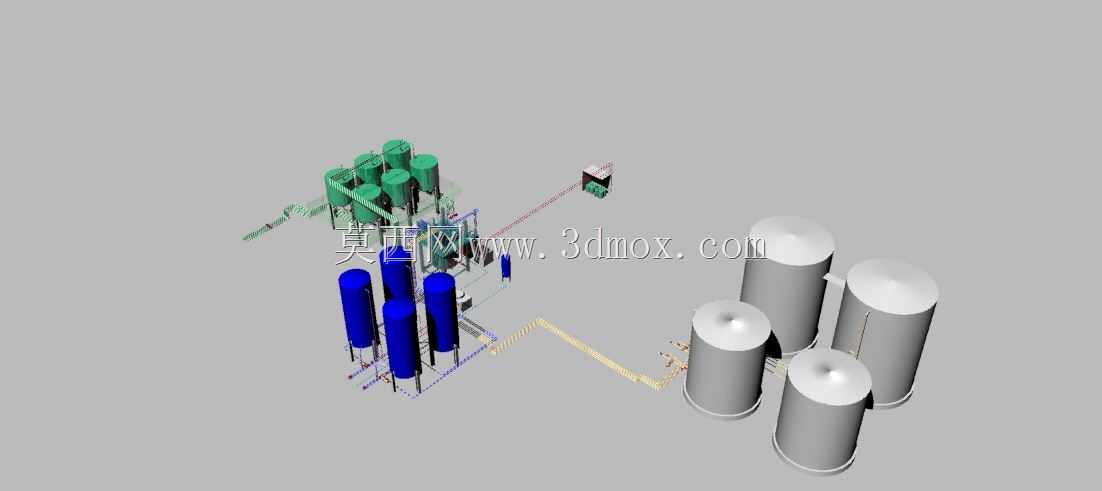

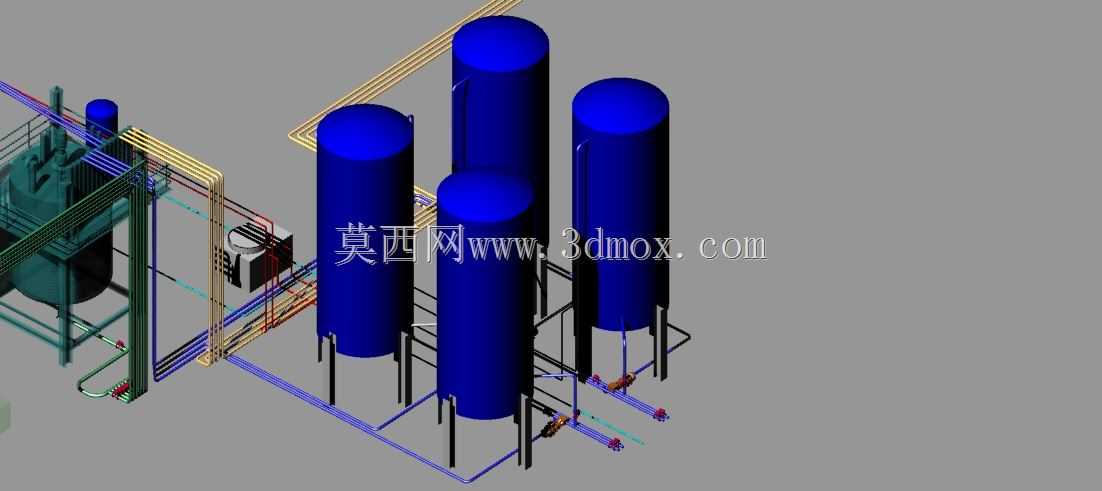

　　这套三维布局方案针对油料加工厂区的原料暂存、工艺中转、成品存储环节的物料输送需求搭建，整体覆盖从原料接收到工段中转的全链路管线排布，可直接用于厂区规划阶段的空间校验、管线碰撞检查以及施工交底参考。做这类厂区管线布局的时候，最先要卡的是罐体的安装边界，图中两类立式储料罐分别承担不同工序的物料存储功能，绿色罐体组多用于预处理阶段的原料或中间油料暂存，单罐容积匹配前段工序的小时处理量，成组排布时罐间净距预留出了检修通道与伴热管线的安装空间，罐顶的呼吸阀、人孔、进料口位置都和上方管线的走向做了对应，避免后期安装出现管线打架的问题；蓝色高罐体组多用于成品油或待检物料的存储，支腿高度根据出料泵的汽蚀余量做了匹配，

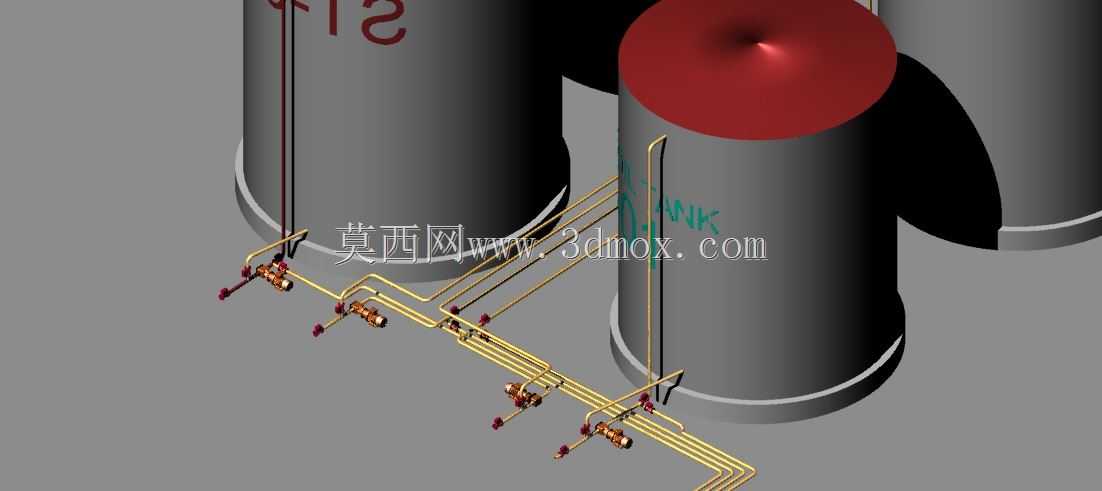

　　罐底出料口的位置直接对接下方的输送管线，减少弯头数量降低输送阻力。管线排布上没有采用全架空的统一走向，而是结合罐体的进出料位置做了分层设计，靠近罐区底部的管线多为出料、排污、吹扫管线，贴地面支架敷设时预留了叉车通行的净空高度，中层管线多为工艺输送、伴热介质管线，和罐体的中下部接口对接，上层管线多为进料、排气、安全泄压管线，沿罐顶操作平台外侧排布，不占用操作面的通行空间。不同颜色的管线对应不同的输送介质，建模时已经做了介质流向的标识预留，施工时可直接在对应管段加装流向标牌，管线的支吊架间距严格按照输送介质的密度、管材的挠度参数设置，在转弯、变径、阀门安装位置都做了支吊架的加密处理，避免运行过程中出现管线振动变形的问题。

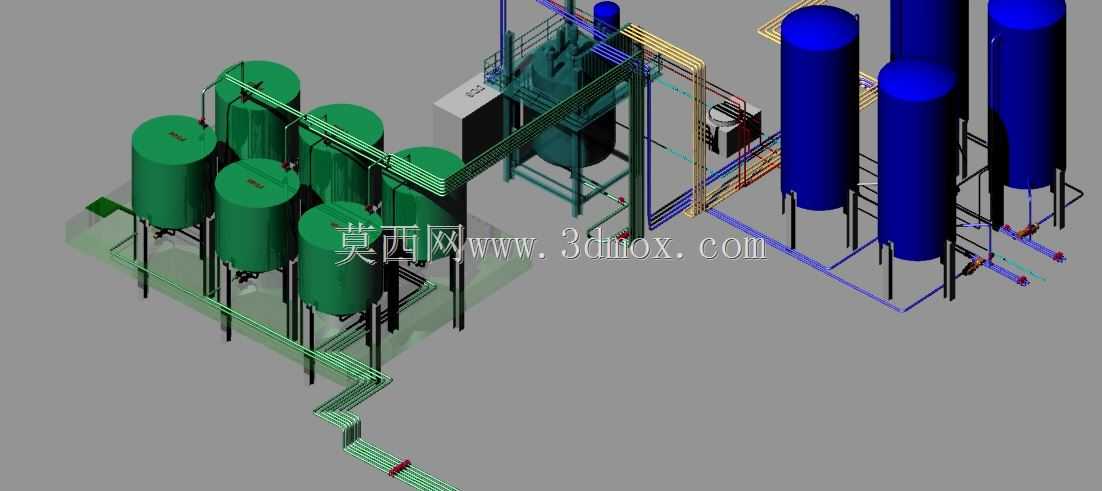

　　罐区中间的集成处理装置是整个管线系统的中转核心，所有进出罐体的工艺管线都先接入该装置完成过滤、计量、加压后再输送到下一工段，装置周边的管线做了集中排布，预留出了装置的检修吊装空间，装置旁的控制箱位置和管线的仪表接口做了对应，信号线缆的走线槽和工艺管线保持了安全间距，避免信号干扰。做这类布局设计的时候最容易忽略的是管线的坡度设置，模型里所有涉及油料输送的管线都按照介质流向设置了千分之三到千分之五的坡度，在管线的最低点预留了排净口，最高点预留了排气口，避免停工时管线内积料残留，吹扫时也能保证介质完全排空。罐区的地面边界做了围堰范围的标识，所有穿越围堰的管线都预留了套管安装位置，避免后期施工时破坏围堰的防渗结构，

　　罐体的接地端子位置和接地干线的走向做了对应，满足易燃易爆场所的防静电接地要求。从建模精度来看，所有管线的法兰连接位置、阀门安装位置、弯头曲率半径都按照实际施工标准做了还原，没有出现建模时常见的管线直接对接罐体、省略连接件的问题，可直接导出管线轴测图用于预制加工，减少现场切割下料的工作量。不同罐体之间的连通管线设置了独立的切断阀，可实现单罐的独立切出，不影响其他罐体的正常运行，满足厂区连续生产的检修需求，管线的跨接位置都做了等电位连接的预留，符合油料加工场所的防爆设计规范。
