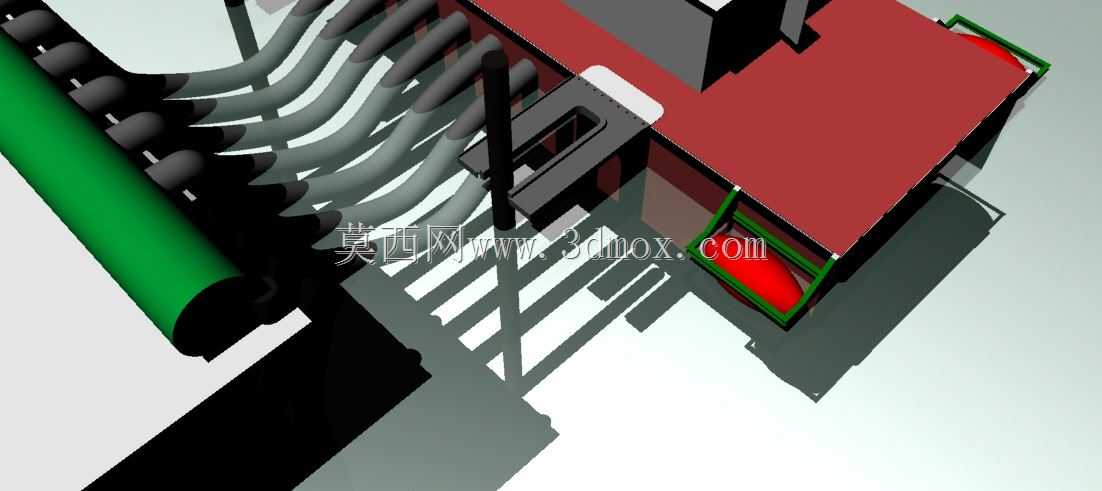

浮式取水泵站整体结构三维设计

　　这套浮式泵房结构，核心应用场景是江河、湖泊、水库等开阔自然水域的移动式取水作业，尤其适配水位涨落幅度大、岸坡地形复杂不适合建设固定取水泵站的区域，在农田灌溉取水、沿江工业生产取水、临时应急供水、水域生态补水等场景中都有广泛的实际使用价值。和传统岸基固定泵房相比，浮式结构不需要在水下浇筑大规模混凝土基础，也不用随水位变化频繁调整取水口高程，能跟随水面涨落自动保持取水深度的稳定，大幅降低了复杂水文条件下的取水设施建设成本与后期运维难度。

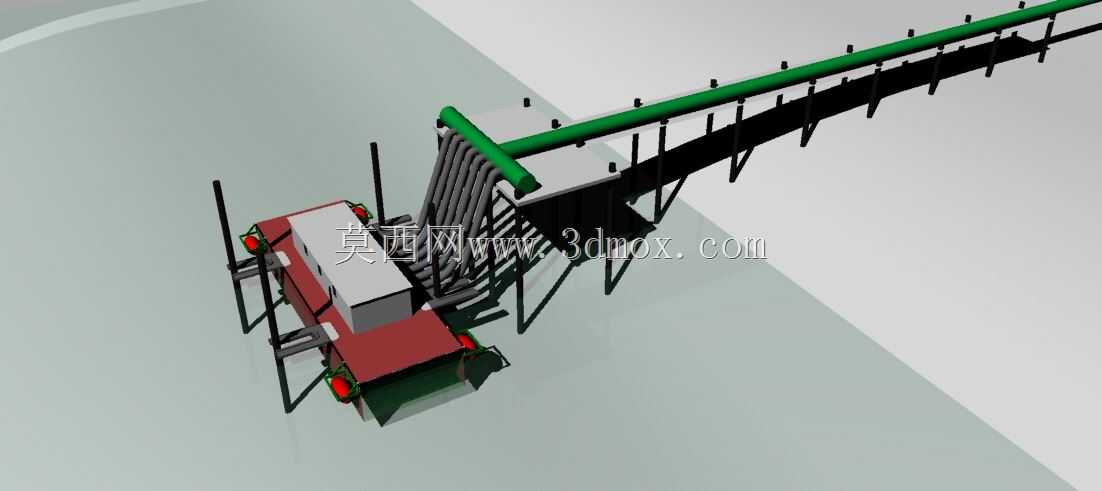

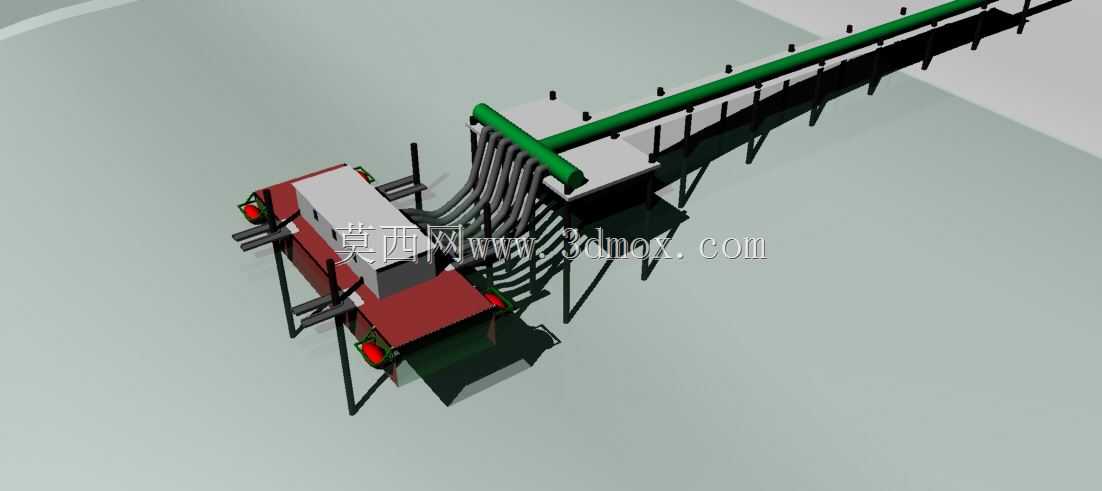

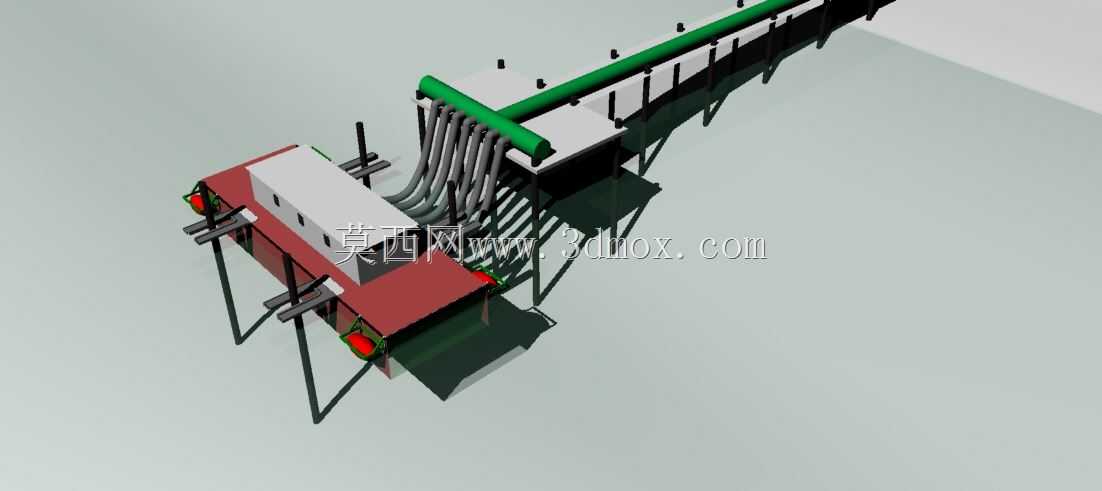

　　从实际功能来看，整套结构承担着取水、加压输水、设备承载的核心作用：浮体平台作为整个泵房的承载基础，上方设置的舱体结构用来容纳水泵机组、电气控制设备、管路阀门等核心部件，避免露天放置带来的设备锈蚀、雨水侵蚀问题；平台侧边伸出的多组进水支管，从浮体侧方的水域表层以下取水，能有效避开底部淤积的泥沙与表层漂浮杂物，减少进水堵塞与水泵叶轮磨损的概率；所有进水支管汇总到平台上方的大直径输水干管，再通过配套的联络管道将加压后的水体输送到岸侧的输水管网，整套取水输水流程在浮体平台上即可完成核心环节。

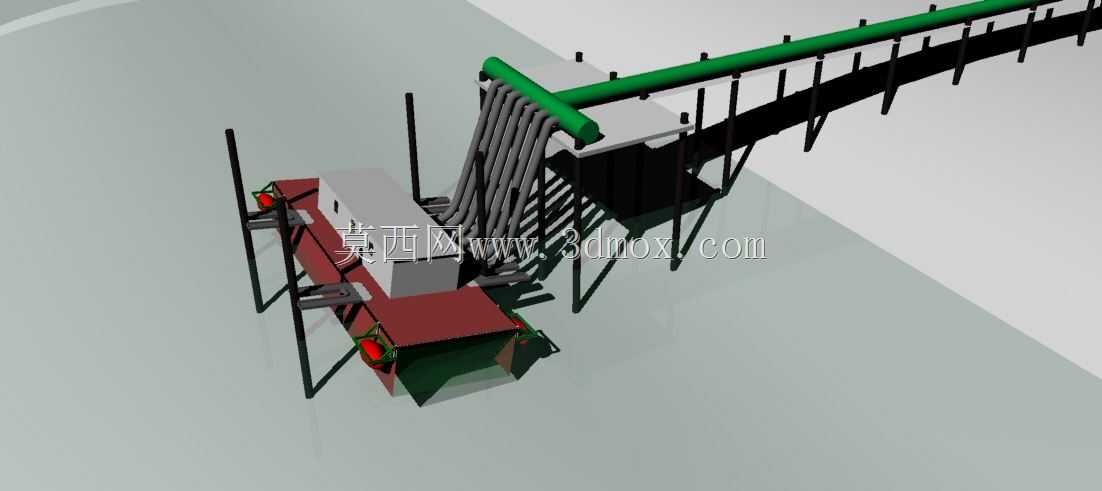

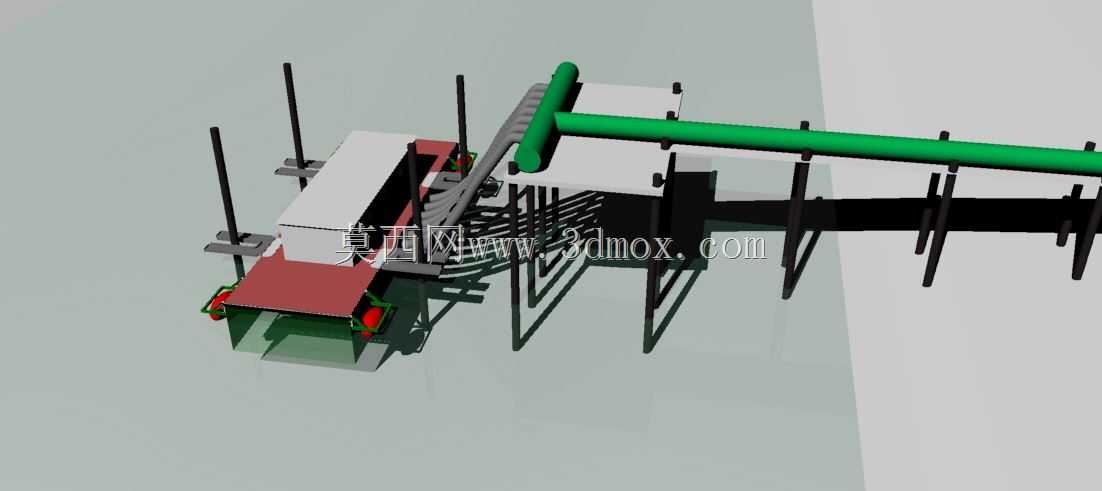

　　设计思路上，首先要解决的是浮体的稳性问题：整个浮箱平台采用矩形宽体结构，增大水线面面积来提升抗倾覆能力，平台下方设置的多组斜向支撑支腿，一方面在低水位时可以接触河床形成辅助支撑，避免浮体在风浪作用下出现过大的横向漂移与晃动，另一方面也能对浮箱底部结构形成加强，提升整体结构刚度，抵抗水流冲击带来的结构变形。进水支管采用等间距排布的设计，每根支管都设置独立的法兰连接接口，方便后期单独检修更换，不需要排空整个管路系统就能完成单根支管的维护作业；输水干管沿平台长度方向布置在平台上方的支架上，支架高度预留了足够的阀门操作空间，也避免了管路泄漏时水体直接浸泡平台上的电气设备。

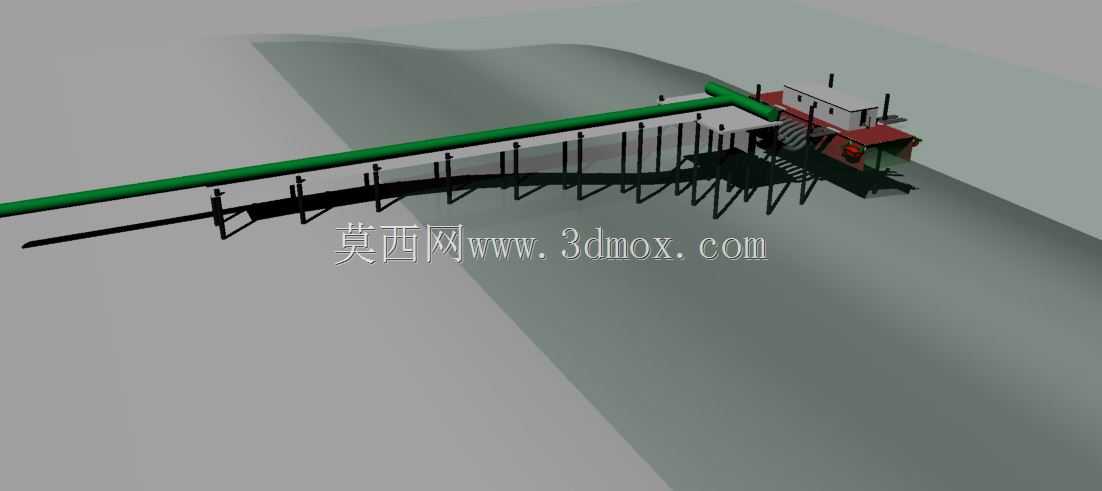

　　从安装边界与尺寸适配角度来看，设计时首先要根据取水规模确定单台水泵的流量与扬程，以此反推进水支管的数量与管径，再根据所有设备、管路、浮体结构的总重量计算浮箱的吃水深度，确保浮体干舷高度满足安全要求，避免风浪较大时水体漫上平台。支腿的长度设计需要匹配取水点的最低枯水位深度，保证枯水期支腿接触河床时，浮体依然能保持水平状态，进水口的淹没深度满足水泵的汽蚀余量要求，不会出现进气抽空的问题。输水干管与岸侧管道的连接段，需要采用柔性联络管结构，适配浮体随水位升降、风浪晃动产生的位移，避免刚性连接出现管道拉裂、接口漏水的问题。平台周边预留了防护栏杆的安装位置，顶部舱体设置了可开启的检修门与通风口，方便日常巡检时进入舱内查看设备运行状态，也能保证舱内设备的散热通风需求。

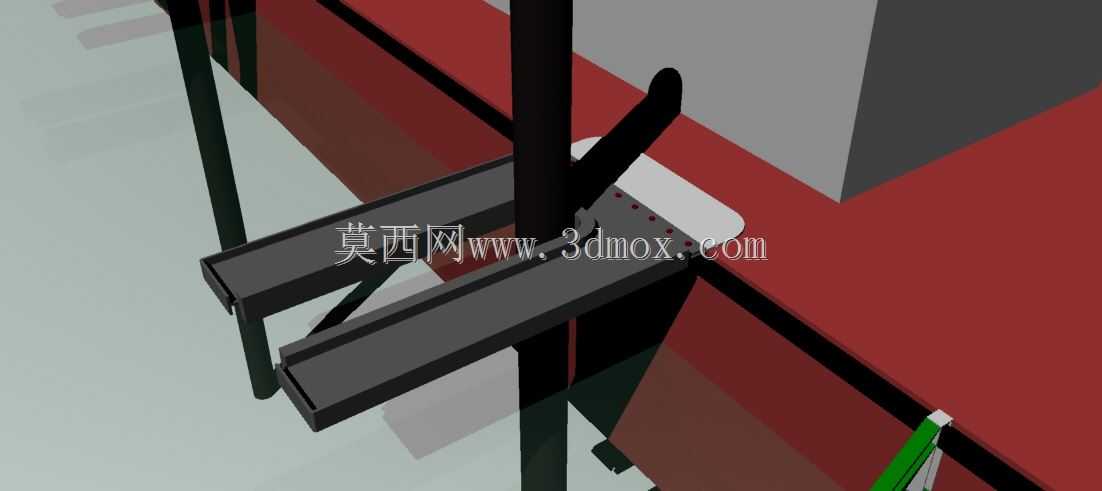

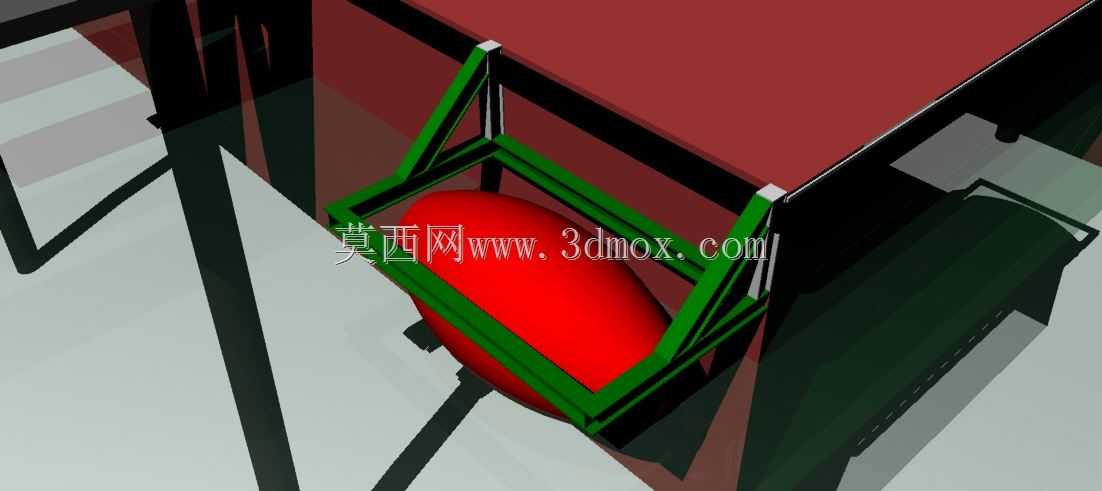

　　在细节结构处理上，浮箱平台的边角位置都做了圆弧过渡处理，减少水流冲击带来的阻力，也避免漂浮杂物在边角位置缠绕堆积；所有管路支架都采用螺栓连接的装配式结构，不需要现场焊接作业，方便浮体平台在岸边组装完成后再下水拖运到取水点位，降低水上施工的难度与安全风险。进水支管的进水端都设置了拦污栅结构，阻挡较大的漂浮物进入管路，减少后续管路清理的工作量；支腿底部设置了扩大的支撑垫板，避免支腿接触河床时陷入淤泥过深，导致浮体复位困难。整套结构的受力传递路径清晰，设备重量、管路重量、人员检修荷载都通过浮箱面板传递到浮箱内部的加强肋结构，再均匀分散到整个浮体的浮力支撑面上，不会出现局部应力集中导致的结构变形问题。
