小行程垂直往复式物料升降输送设备

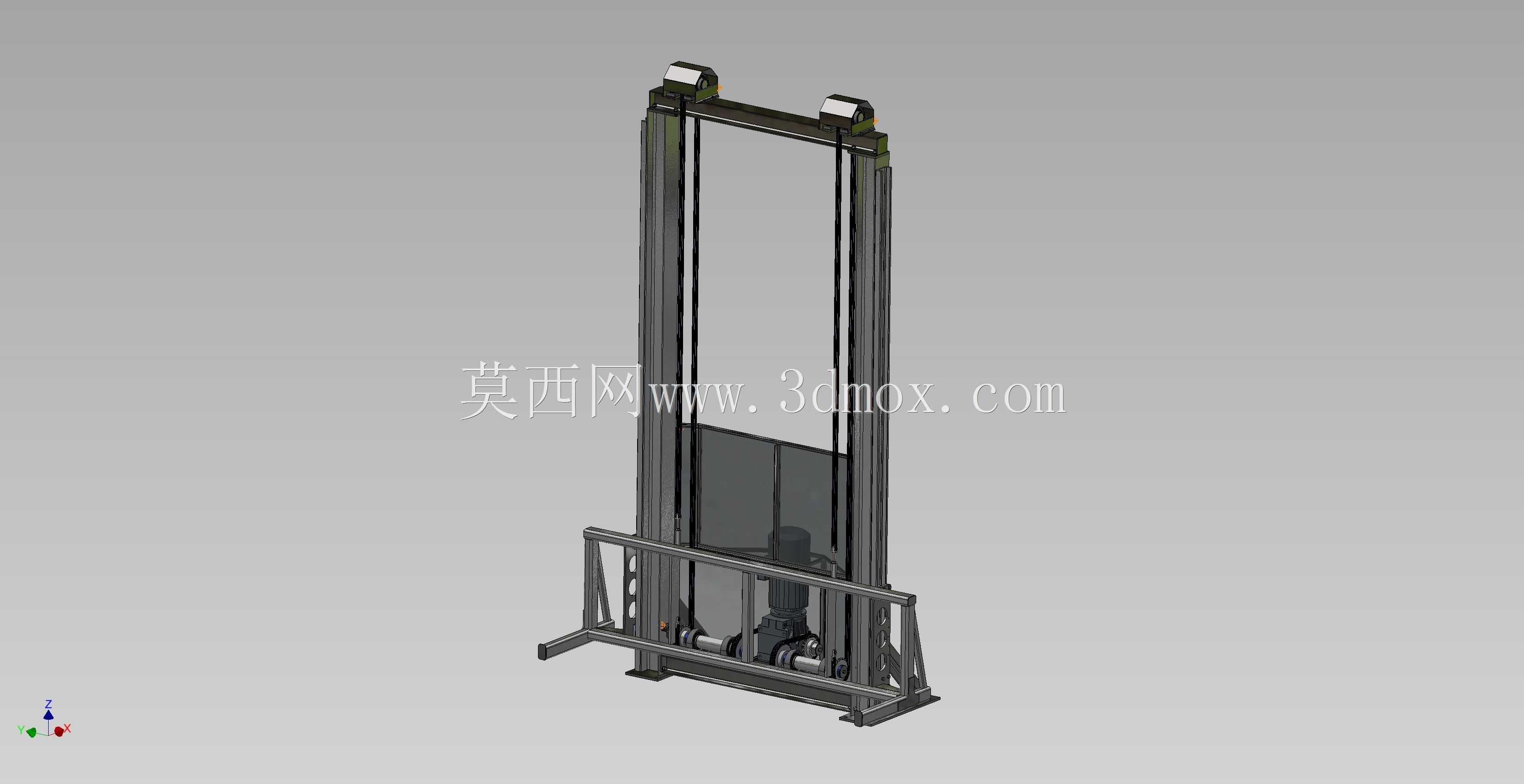

　　这款垂直升降输送设备主要面向车间层间短距离物料转运、生产线边工位高度差补位场景设计，适配0.3米到3.9米的行程覆盖范围，额定承载载荷对应15千牛的输出推力，可满足常规工业场景下整托物料、工装夹具、中型工件的垂直转运需求，无需额外搭建大尺寸井道结构，对安装场地的空间占用更小，适合老车间改造、紧凑型生产线布局的配套使用。从结构设计逻辑来看，设备采用双立柱导轨框架作为主体承载结构，两根平行的竖向立柱作为升降滑台的运行导向基准，立柱截面选用抗弯性能优异的型材拼接结构，可抵消滑台偏载带来的侧向弯矩，避免升降过程中出现卡滞、晃动问题；滑台部分采用框架式承载平台设计，平台前端设置有防护挡边，可防止转运过程中物料滑落，

　　滑台与立柱导轨之间配置有自润滑导向滑块，长期运行无需频繁加注润滑脂，降低日常维护工作量。驱动部分布置在设备底部框架区域，采用曳引式驱动结构配合配重组件平衡滑台及承载物料的自重，可有效降低驱动单元的输出功率需求，相比直接顶升式的升降结构，驱动部件安装位置更低，后期检修维护无需登高作业，日常排查故障、更换易损件的操作难度大幅降低；顶部框架位置设置有行程限位组件与防坠安全锁止结构，当升降滑台运行到上下极限位置时可触发硬限位切断动力输出，一旦出现牵引部件失效的极端情况，防坠结构可瞬间锁止在立柱导轨的制动槽内，避免滑台坠落引发安全事故。安装边界方面，设备整体为框架式一体式结构，出厂前已完成核心部件的预组装，现场安装仅需完成底部框架的地脚固定、

　　顶部框架与建筑结构的辅助拉结即可，无需额外搭建独立的承重支撑结构，对地面承载要求不高，普通硬化车间地面即可满足安装条件；设备运行时的水平投影尺寸紧凑，双立柱之间的宽度可根据实际输送物料的尺寸调整适配，最小安装宽度可控制在1.2米以内，不会占用过多车间通道面积，适合在生产线边、仓库立柱间隙等狭窄区域布置。实际应用中，这款设备可对接不同高度的生产线辊道、皮带输送机，实现物料在不同高度输送线之间的自动转序，也可作为车间楼层间的轻型货梯使用，转运工装、备件、半成品工件，相比大型货梯其采购成本更低、安装周期更短，且运行速度可根据实际输送节拍调整，最快运行速度可适配每分钟12米的升降节奏，满足常规生产线的节拍要求；

　　设备的滑台台面可根据使用需求加装辊道、转盘、定位夹具等附属结构，适配不同类型物料的输送需求，比如带托盘的整箱物料可直接配合液压叉车上下料，小型工件可配合流水线实现自动上下料，无需额外配置辅助上料机构。设计过程中针对偏载工况做了专项优化，双导轨的导向间距经过反复校核，当物料放置在滑台边缘1/4区域时，导向滑块承受的侧向力仍处于材料许用应力范围内，不会出现导轨变形、滑块磨损加剧的问题；底部框架采用型钢焊接结构，焊后整体去应力处理，长期承载不会出现框架变形导致的导轨精度下降问题，所有外露的传动部件均设置有可拆卸的防护盖板，既可以避免车间内的粉尘、碎屑进入传动区域影响设备寿命，也可防止人员误触运动部件引发安全风险。
