D30规格紧凑型刚性联轴器结构设计

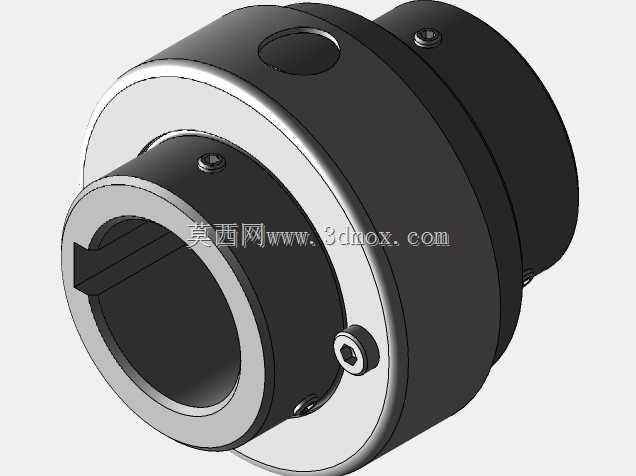

　　在轻工输送设备、小型精密机床进给单元、实验室小型搅拌装置这类对轴系对中精度要求较高的传动场景中，这类小规格刚性联轴器的应用占比并不低，区别于带弹性元件的挠性联轴器，它没有缓冲吸振的结构设计，完全依靠自身刚性完成两根轴之间的扭矩传递，因此对安装时的两轴同轴度偏差有明确要求，适合安装空间紧凑、轴系运行平稳无频繁冲击载荷的工况。从结构细节来看，这款联轴器采用分体式抱紧结构，主体分为两个对称的联接毂体，中间通过止口定位保证装配同轴度，周向分布的内六角紧定螺钉分别作用于两根被联接轴的表面，配合毂体内孔的抱紧力实现轴与毂体的无键联接——当然如果是重载工况，也可以在轴端加工对应键槽，配合毂体内孔预留的键槽结构实现键联接，

　　进一步提升扭矩传递的可靠性，避免长期运行出现轴毂打滑的问题。设计这类联轴器的时候，首先要明确的是安装边界的限制：D30的外径规格意味着它的径向安装空间只需要预留35mm左右的操作空间即可，轴向总长度根据适配轴径的不同做了等比例缩放，内孔加工的公差带选用H7级精度，和常用的k6级轴径配合属于过渡配合，既保证装配时不会出现过松的间隙，也不会因为过盈量太大导致装配困难。很多新手工程师在选型这类刚性联轴器的时候，容易忽略安装面的平面度要求，实际上两个毂体的贴合端面需要保证0.02mm以内的平面度公差，止口配合的间隙控制在0.01mm以内，才能避免装配后出现两轴偏角，导致运行过程中轴承承受额外的径向载荷，缩短整套轴系的使用寿命。

　　从功能特性上来说，这种刚性结构的联轴器没有反向间隙，传动精度远高于弹性联轴器，非常适合用在需要精准传递转角的场合，比如小型数控设备的进给轴传动、精密检测设备的动力输入轴联接，它能把输入端的转动角度无偏差地传递到输出端，不会因为弹性元件的形变出现传动滞后。另外它的抱紧式结构不需要对轴端做复杂的加工，只需要保证轴的插入段表面粗糙度达到Ra1.6以上，拧紧螺钉的时候按照对角顺序逐步加力，就能获得足够的抱紧摩擦力，日常维护的时候只需要定期检查螺钉的预紧力即可，不需要像弹性联轴器那样定期更换老化的弹性元件，维护成本很低。在实际装配过程中，需要先把两个毂体分别预装到两根待联接的轴上，调整好轴的插入深度，

　　保证两根轴的端面在毂体贴合后没有额外的轴向顶紧力，避免轴承受轴向窜动的附加载荷，之后先拧紧止口定位处的联接螺钉，再逐个拧紧轴上的紧定螺钉，拧紧力矩要符合对应螺钉规格的扭矩要求，不能用过大的力矩导致螺钉滑牙或者毂体变形。这类小规格联轴器的材质一般选用45号钢做调质处理，表面做发黑防锈处理，既能保证足够的结构强度，也能适应一般工业环境下的防锈需求，如果是用在有腐蚀介质的工况，也可以更换为304不锈钢材质，不过对应的扭矩传递能力会略有下降，选型的时候需要根据实际传递的最大扭矩做1.5-2倍的安全系数校核，避免过载导致毂体开裂或者螺钉断裂。很多人觉得刚性联轴器的适用场景很窄，实际上在很多固定安装、轴系对中精度可以保证的设备上，它的传动效率和使用寿命都要优于挠性联轴器，尤其是在小扭矩、高转速的精密传动场景中，它的动平衡性能更容易保证，只要装配时做好动平衡校正，高速运行时的振动和噪音都能控制在很低的水平。
