空托盘输送升降接驳台结构设计

　　这套设备针对1010规格空托盘在仓储分拣线、包装产线末端、立体库出入口的层间转运需求开发，核心功能是完成托盘水平输送与垂直顶升的复合动作，解决不同高度辊道线之间的托盘接驳、空托盘堆叠拆垛工位的高度差适配问题。

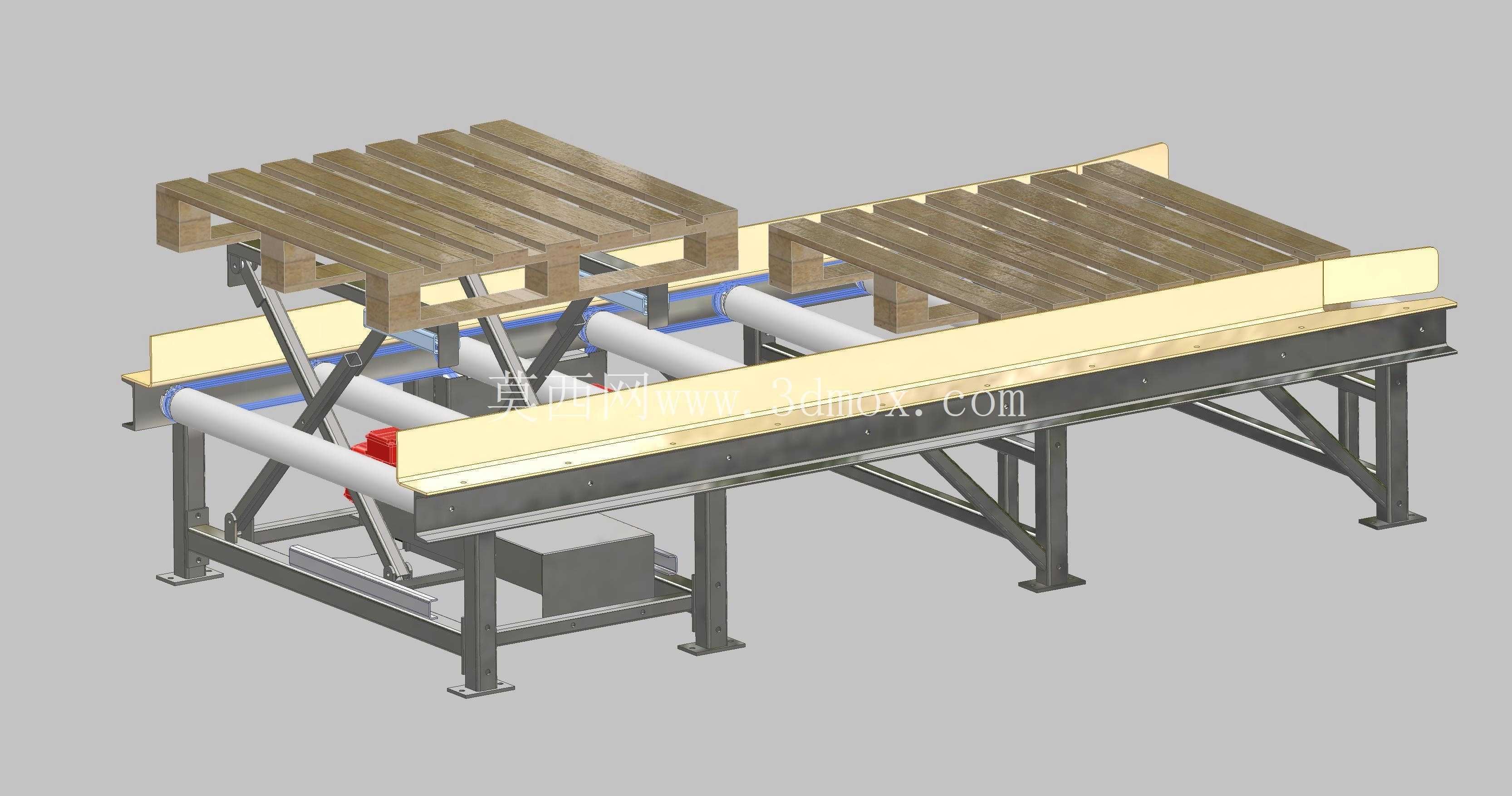

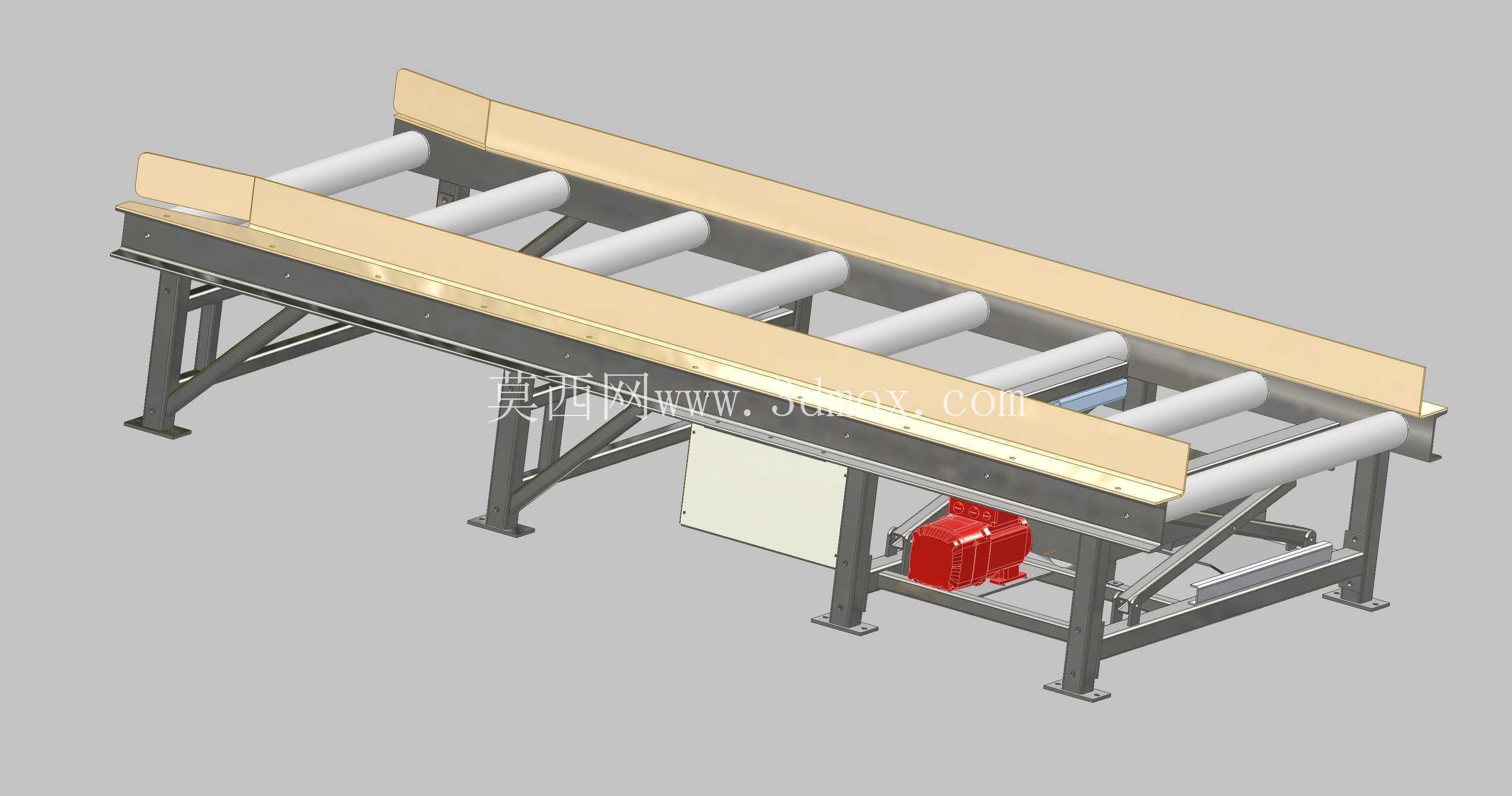

　　从整体布局来看，设备分为下层固定输送段与上层升降承载段两部分：下层机架采用型钢焊接框架结构，两侧布置通长导向限位梁，防止托盘输送过程中出现横向偏移，框架支腿底部设置可调脚杯，可补偿地面安装误差，保证整机水平度；下层输送面采用密集辊筒排布，辊筒间距小于托盘底脚跨距，避免托盘输送时出现卡滞、下坠问题，驱动端布置减速电机与传动链，为托盘水平移动提供动力。

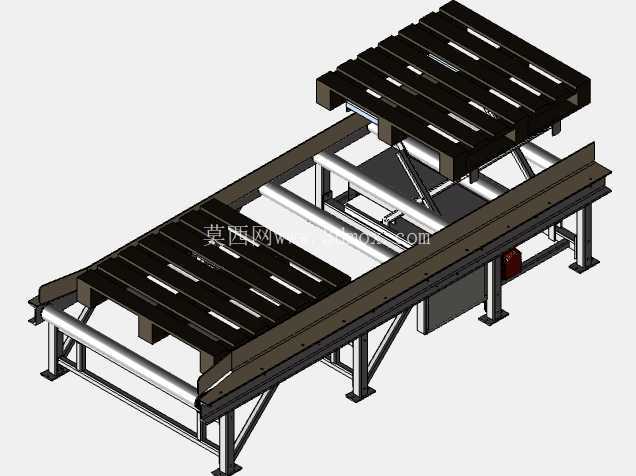

　　上层升降平台同样采用格栅式承载面板，面板开槽设计既减轻自身重量，又保证托盘底脚的支撑接触面积，升降执行部分采用剪叉式顶升结构，剪叉臂通过铰接座分别与下层机架、上层平台连接，驱动源可搭配气缸或电动推杆，顶升过程中剪叉的同步约束特性可保证平台全程水平，不会出现偏载倾斜；升降行程覆盖常规物流线0到300毫米的高度差范围，完全满足相邻输送线、堆垛机接驳台的高度对接要求。

　　设计过程中首先校核了框架的刚性：满载空托盘堆叠工况下，机架主梁的挠度控制在跨度的1/1000以内，避免长期运行出现框架变形；剪叉铰接点选用带自润滑轴承的销轴，降低频繁升降动作的磨损量，所有传动部件均布置在机架内侧，外侧无突出尖锐结构，满足车间现场安全防护要求。设备的安装边界预留了两侧维护空间，驱动电机、气动元件的检修位置均朝向设备外侧，日常保养无需拆解主体框架；进出料端可直接对接标准辊筒输送机、链条输送机，无需额外改造现有产线接口，适配自动化物流系统的连续作业节奏，在空托盘回库、产线供栈、拆叠盘工位都可直接部署。
