手动杠杆式面团压制成型设备结构

　　这款手动施压的面团处理设备，主要面向小型面食加工门店、家庭作坊式面点生产场景，适配没有稳定动力供电的流动摊点、户外临时加工点位使用，核心用途是将揉制完成的面团通过恒定压力压制成设定厚度的面片，也可适配不同压头完成面团分切、定型工序，替代传统手工擀压的重复劳作，降低面点操作人员的手部劳动强度，同时保证压出的面片厚度均匀一致，避免手工擀制出现的厚薄差过大、边缘成型不规整的问题。

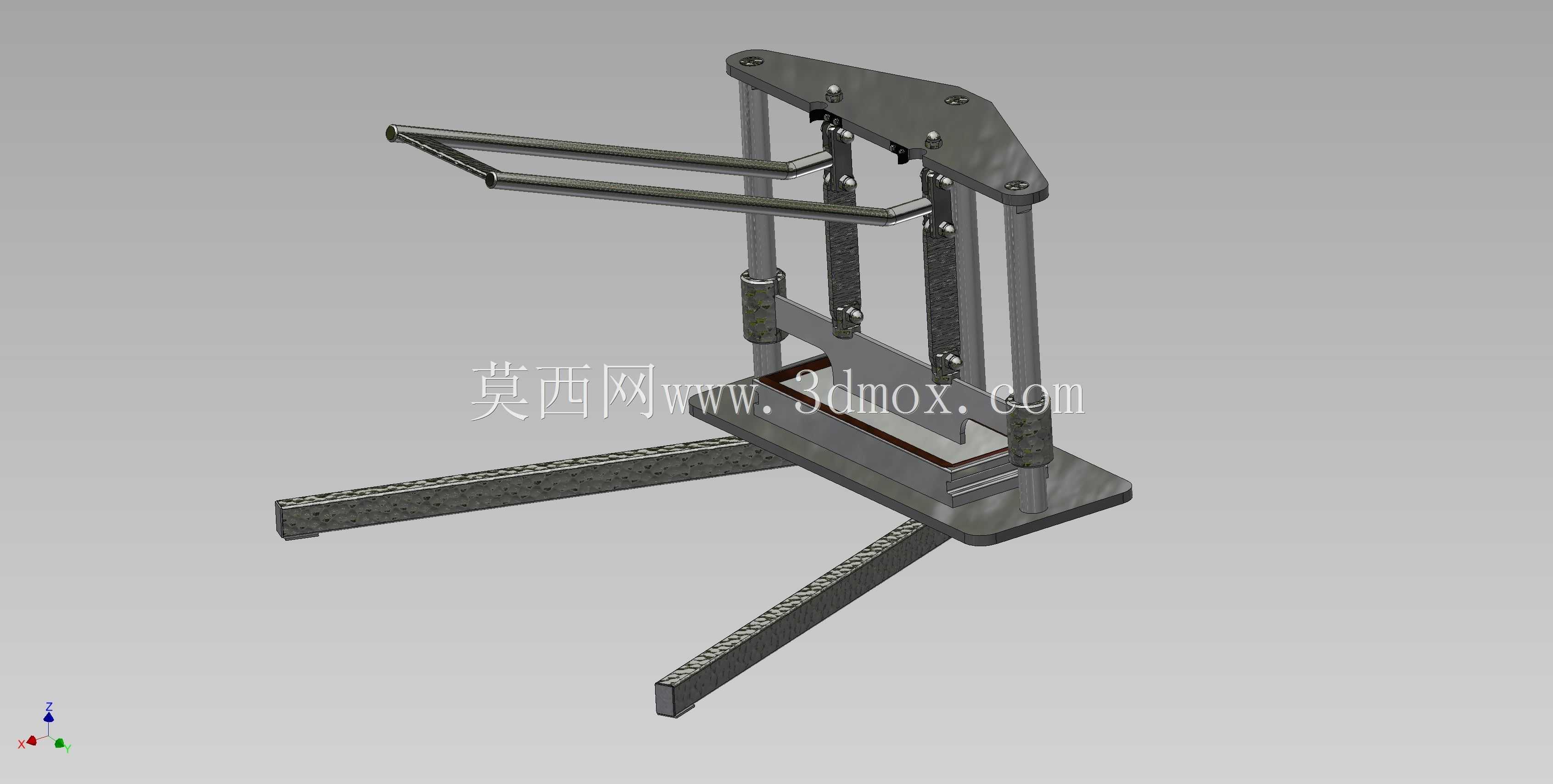

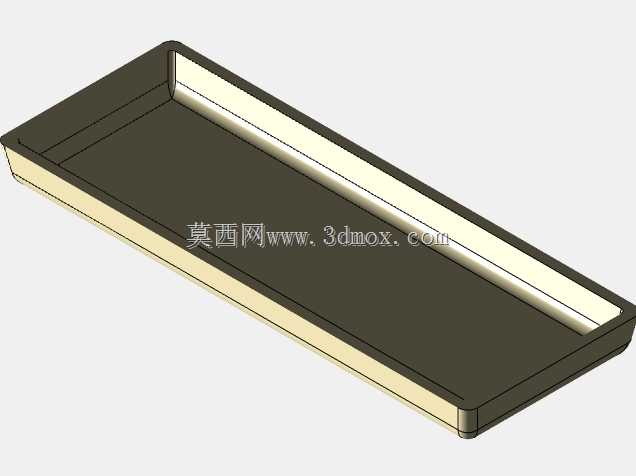

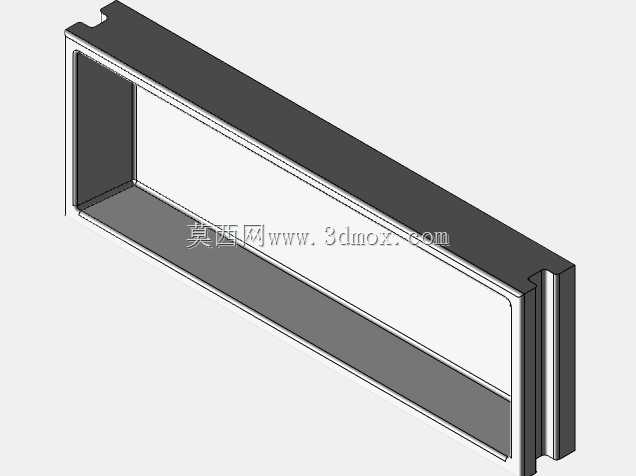

　　从功能特性来看，设备采用纯手动杠杆增力结构，无需接入电源、气源等外部动力源，操作人员仅需下压横向布置的操作手柄，即可通过连杆机构将手的输入力放大数倍传递到下方的压合工作面，施压过程中压力输出平稳，不会出现动力设备常见的压力突跳问题，避免面团被过度挤压导致面筋结构破坏，影响最终面食的口感。压合工作面采用平直的金属压条设计，压合接触区域平面度控制在0.2mm以内，保证面片全区域厚度偏差不超过0.5mm，压合工位下方预留了标准的托盘放置空间，可直接放置接料托盘承接压制成型的面片，减少物料转移过程中的粘连损耗。设备的施压行程设置了硬限位结构，操作人员将手柄压到底即可达到设定的压合间隙，无需反复调整压下量，新手操作人员也能快速上手操作，不需要长时间的操作经验积累。

　　设计思路上，整体结构优先考虑手动操作的施力合理性，操作手柄的握持高度设置在普通人站立操作时的腰腹高度区间，操作人员无需弯腰或者抬臂即可自然握持手柄发力，符合人体工程学的施力角度，长时间操作也不容易产生肢体疲劳。支撑结构采用三根立式光杆作为导向构件，压头组件沿光杆做垂直上下运动，导向间隙控制在0.1mm以内，避免压合过程中压头出现偏斜，导致面片一侧厚一侧薄的问题。底部支撑采用三脚式落地结构，三个支脚呈120度均匀分布，相比传统四脚结构对放置地面的平整度要求更低，即使在略有凹凸的木质操作台、石质台面上也能稳定放置，不会出现压合作业时设备晃动、侧倾的问题，三个支脚的端面都设置了防滑胶垫，增大与放置台面的摩擦力，施压过程中设备不会出现滑移移位。连杆传动部分采用对称式双连杆布局，两侧连杆受力均匀，不会出现单侧受力过大导致的构件卡滞、磨损不均问题，所有铰接位置都设置了自润滑轴套，日常使用不需要频繁加注润滑油，避免润滑油滴落污染加工的面团，符合食品加工场景的卫生要求。

　　从安装边界与外形尺寸来看，设备整体落地占用的台面投影尺寸约为450mm*450mm，普通的家用操作台、门店加工台面都可以轻松放置，不需要额外预留过大的安装空间，设备整体高度约为550mm，放置在台面上不会遮挡操作人员的视线，方便观察面团的压合状态。压合工作面的有效作业宽度约为200mm，单次可压制重量在500g以内的面团，适配绝大多数家常面点、商用小型面点的加工需求，设备整体自重控制在12kg左右，单人即可完成搬运移位，不需要借助吊装、搬运工具，适合需要经常变换加工位置的流动经营场景。设备所有与面团接触的构件都采用食品级金属材质制作，表面做了抛光处理，没有卫生死角，日常清洁时直接用湿布擦拭即可，不会出现面屑残留、发霉的问题，压头组件采用快拆式固定结构，不需要额外工具即可拆下进行深度清洁，满足食品加工设备的日常卫生维护要求。设备的杠杆传动比经过反复校核，操作人员施加15kg左右的下压力，即可在压合面产生超过100kg的总压力，足以完成常规软硬程度面团的压制作业，即使是硬度较高的死面面团也能轻松压到设定厚度，不会出现压不动、压合不到位的问题。
