可开合球形机器人塑料铝结构设计

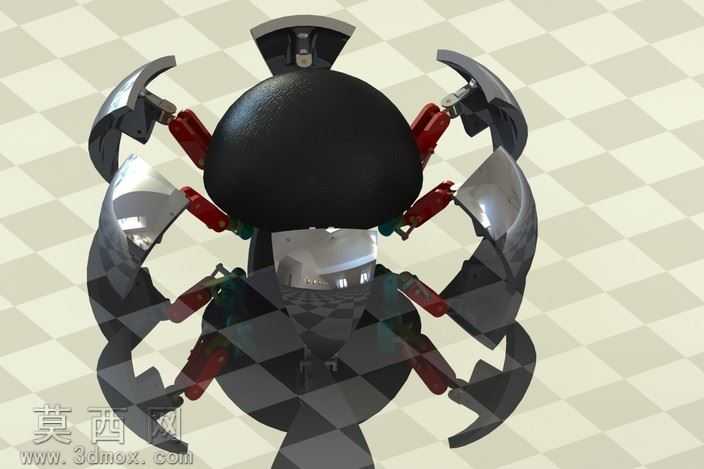

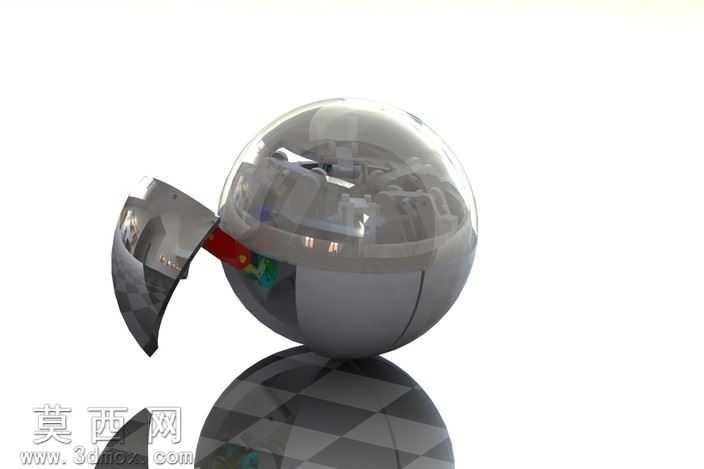

本作品为可开合式球形机器人三维设计方案，建模阶段采用自顶向下的设计思路，先完成整体球形外轮廓的参数化草绘，以球心为基准原点建立全局坐标系，确保所有零部件的装配基准统一，避免后续装配出现干涉错位问题。外球体采用对称分瓣式结构设计，其中一瓣为可活动开合舱门，其余瓣体为固定拼接结构，建模时对球体拼接缝做了0.1mm的公差预留，既保证拼接后整体球面的光滑完整性，也避免实体装配时出现摩擦卡滞。材质设置上，外球面统一赋予高反射镀铬金属材质，在渲染阶段调整环境贴图的采样精度，将反射粗糙度设置为0.08，还原金属镜面的高反光质感，同时在球体下方添加棋盘格地面平面，通过光影反射强化球体的圆润立体感；内部连接构件区分材质属性，活动舱门与球体的连接转轴采用铝合金材质，调整金属度参数至0.85、粗糙度0.2，呈现亚光金属的工业质感，舱门内侧的传动连接件分别赋予工程塑料与红色涂装金属材质，通过色彩与材质差异清晰区分不同功能的构件。结构设计上，活动舱门通过内置的铰接结构与球体内部框架连接，铰接轴的转动角度预留了120度的开合空间，可满足内部组件的检修、功能模块拓展需求；球体内部预留了通用安装位，可根据后续功能需求搭载传感模块、驱动模块等组件，整体球形外壳在闭合状态下可实现全方向滚动的运动基础，开合结构则解决了球形机器人内部组件维护不便的痛点。渲染阶段采用三点布光方案，主光源从斜上方45度角投射，提供主要照明与阴影投射，辅助光源从两侧补光消除暗部死黑，轮廓光从球体后方打亮边缘，强化金属球面的轮廓层次，最终渲染效果清晰呈现了产品的材质质感与结构特征，完整还原了设计阶段的创意构想，兼顾了外观的科技感与结构的实用性。
