侧装杆式液位浮动开关结构设计

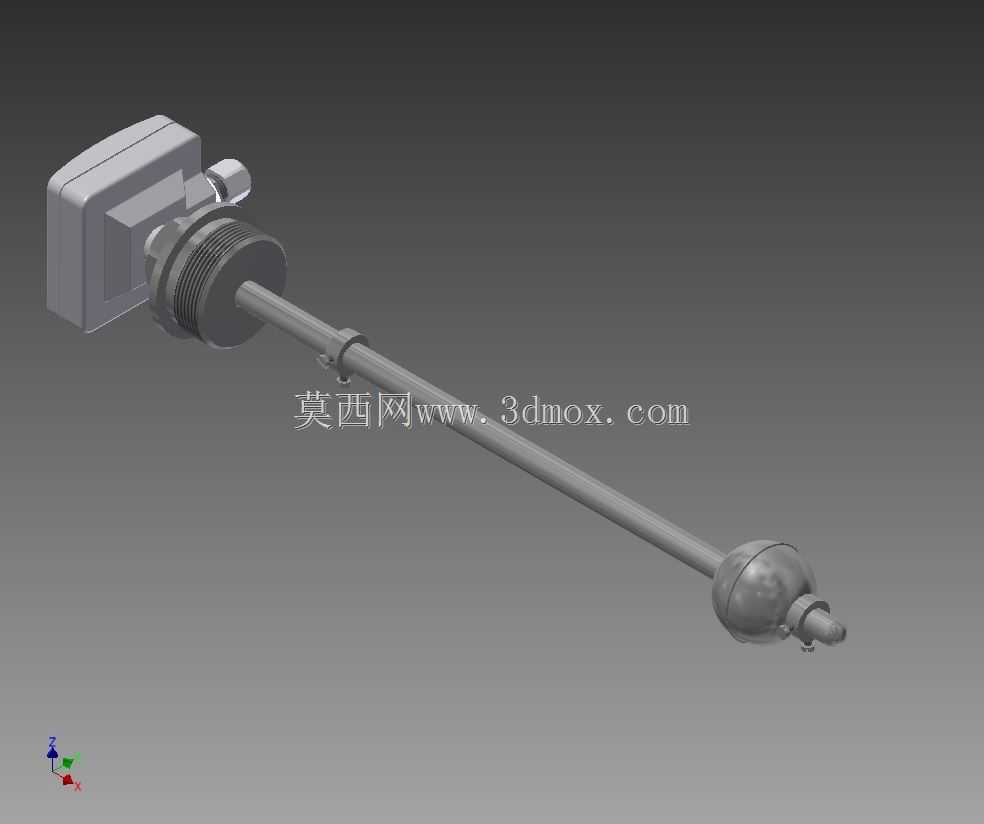

　　在中小型储液罐、开放式冷却水槽、机床切削液循环箱、小型工业供水机组的液位管控场景里，这类侧装长杆浮动开关是应用频次极高的测控元件，它不需要复杂的外接供电逻辑，依靠浮球随液位升降的机械位移触发内部微动触点，就能输出通断信号完成液位上下限的报警或者泵阀启停控制，相比投入式静压液位计、超声波液位计，它的结构更简单，抗干扰能力更强，在含少量杂质、粘度不高的水基流体、轻质油液环境里长期运行的稳定性更突出，哪怕是车间里电压波动、存在少量电磁干扰的工况，也不会出现信号误触发的问题。从结构设计逻辑来看，这款浮动开关采用侧装穿舱固定方式，安装端自带密封锁紧结构，不需要在罐体顶部预留安装空间，对于顶部布置有搅拌机构、人孔或者其他工艺管线的储液容器来说，

　　这种安装方式的适配性更好，能避开顶部的干涉部件，直接从罐体侧壁的预留开孔完成固定，安装时只需要在罐体侧壁开好对应尺寸的安装孔，套好密封垫片后从外侧穿入，锁紧背部的固定螺母就能完成密封固定，不需要复杂的工装辅助，现场安装的作业效率很高。长杆部分采用刚性金属材质，一方面能给浮球提供稳定的滑动导向，避免流体涌动时浮球出现横向偏移导致触发失效，另一方面杆体内部用来布置触发信号的传导线路，把浮球触发的触点信号从安装端的接线端子引出，直接接入设备的控制回路。浮球组件采用低密度耐腐材质，密度远低于常规工业流体，能保证在液面上稳定浮起，浮球和杆体的配合间隙经过合理设计，既不会因为间隙过小被流体里的细小纤维、杂质卡滞，

　　也不会因为间隙过大导致浮球倾斜影响触发精度，浮球内部嵌有磁环，不需要和杆内的触点做机械硬连接，靠磁力作用就能触发干簧管触点动作，这种非接触的触发方式没有机械磨损，能大幅延长元件的使用寿命。从安装边界来看，这款开关的长杆长度是根据液位控制的量程设计的，安装时需要保证杆体伸入罐体内部的部分没有其他结构干涉，浮球的全行程滑动范围内不能碰到罐壁、内部加热管、搅拌桨叶等部件，安装端的密封面要和罐体侧壁贴合平整，密封垫片的压缩量控制在合理范围，既要保证密封不渗漏，也不能因为压缩量过大导致安装座变形影响内部结构。在实际选型应用时，要根据被控流体的化学特性匹配对应的密封材质和杆体、浮球材质，比如用于切削液工况要选用耐切削液腐蚀的丁腈橡胶密封，

　　用于弱酸碱工况要选用304不锈钢杆体和PP材质浮球，同时要根据需要控制的液位高度调整杆体内干簧管的布置位置，保证浮球到达预设液位位置时能准确触发触点。这类浮动开关的触点容量一般能满足常规小型继电器、接触器的线圈驱动需求，不需要额外加中间继电器就能直接控制小功率泵阀的启停，在小型循环水系统、机床冷却系统、小型给排水设备里，能大幅简化控制回路的设计，减少故障点。设计这类三维结构的时候，要重点关注几个配合尺寸：一是安装座的穿舱螺纹尺寸和密封槽尺寸，要和常规罐体的预留开孔尺寸匹配，保证通用性；二是杆体和安装座的连接同轴度，避免杆体倾斜导致浮球滑动卡滞；三是浮球的内孔和杆体的配合公差，要考虑不同温度下材质的热胀冷缩量，避免低温工况下浮球卡涩；四是内部干簧管的固定结构，要做好防震处理，避免设备运行时的振动导致干簧管移位或者损坏。在实际设备调试时，要先在空载状态下手动拨动浮球，测试触点通断是否正常，再缓慢充液测试液位触发点的位置是否和设计值一致，如果存在偏差，可以微调安装角度或者干簧管的位置，保证液位控制精度符合工艺要求。相比顶装式浮球开关，这种侧装长杆结构的维护也更方便，不需要排空罐内介质就能从外侧拆卸更换，只需要关闭对应的进出口阀门，排空安装位置附近的少量残液就能完成拆装作业，对于连续运行的生产线来说，能大幅减少维护停机时间。
