120度沉头十字槽半螺纹螺钉三维建模作品

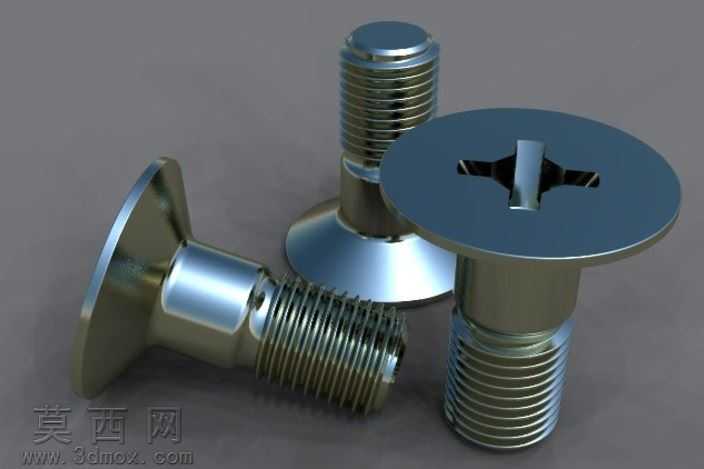

本作品为120度沉头十字槽半螺纹螺钉的三维建模成果，建模过程严格遵循紧固件通用设计规范，以参数化建模思路完成全结构还原。建模初期首先梳理螺钉的核心结构组成：120度锥角沉头头部、十字驱动槽、光滑光杆段、三角螺纹段四个核心部分，首先绘制沉头头部的旋转截面轮廓，精准控制沉头锥面角度为120度，头部顶面与锥面的过渡圆角做微小倒角处理，避免锐边结构不符合实际加工工艺；随后在头部顶面绘制十字槽的截面轮廓，通过拉伸切除命令完成十字驱动槽的建模，槽内的过渡圆角、槽深参数均匹配对应规格螺钉的驱动尺寸标准，保证槽型与对应十字螺丝刀的配合精度。光杆段建模时控制杆径与螺纹大径的尺寸差，光杆与头部衔接位置做退刀过渡结构，还原实际冷镦加工的工艺特征；螺纹段采用螺旋线扫描切除的方式完成建模，精准控制螺纹牙型角、螺距、牙底圆角参数，还原三角螺纹的标准牙型轮廓，螺纹末端做倒角收头处理，符合实际螺钉的装配导入需求。材质与渲染阶段，为模型赋予合金钢金属材质，调整材质的反射率、粗糙度参数，还原镀镍处理后的金属光泽效果，渲染时采用暖色调背景布光，通过主光、辅光、轮廓光的三点布光方案，突出沉头头部的镜面反光效果、螺纹段的螺旋结构光影层次，清晰展现螺钉各部分的结构细节。建模过程中对所有尺寸做参数化关联，可通过修改核心参数快速生成不同规格的同系列沉头螺钉模型，模型结构完整无破面，各部分衔接自然，既还原了实际螺钉的加工工艺特征，也保证了模型可用于后续的装配仿真、工程图导出等使用场景，沉头120度的角度设计可满足安装后头部完全沉于沉孔内、保证安装面平整的使用需求，半螺纹结构可兼顾光杆段的定位精度与螺纹段的锁紧强度，适用于多类需要沉头安装的机械紧固场景。
