集成式底滤海洋水族缸管路系统结构

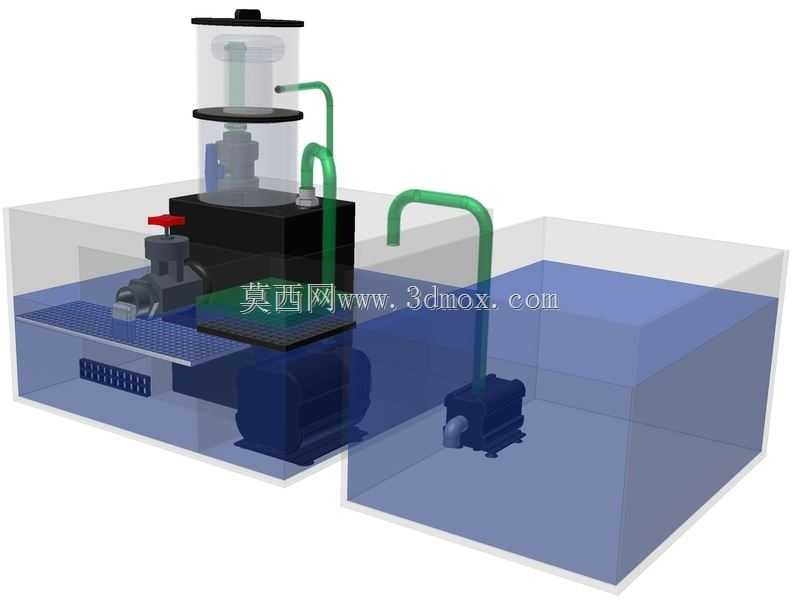

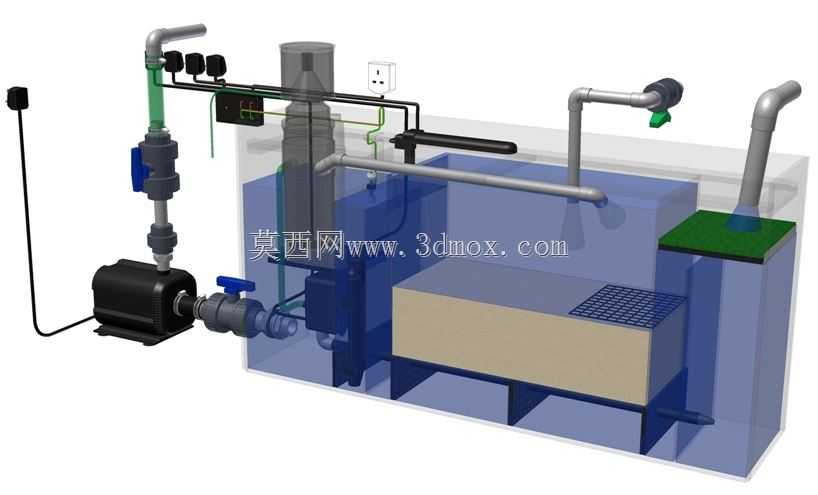

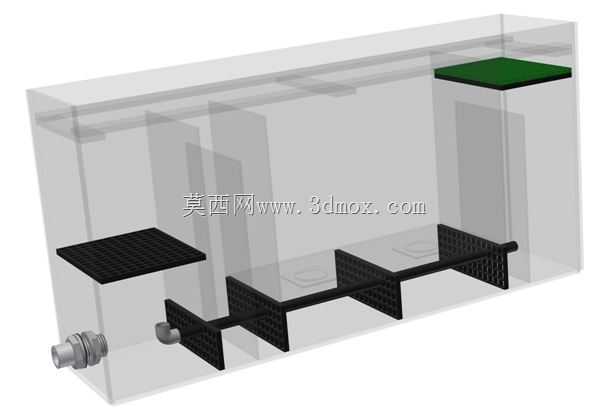

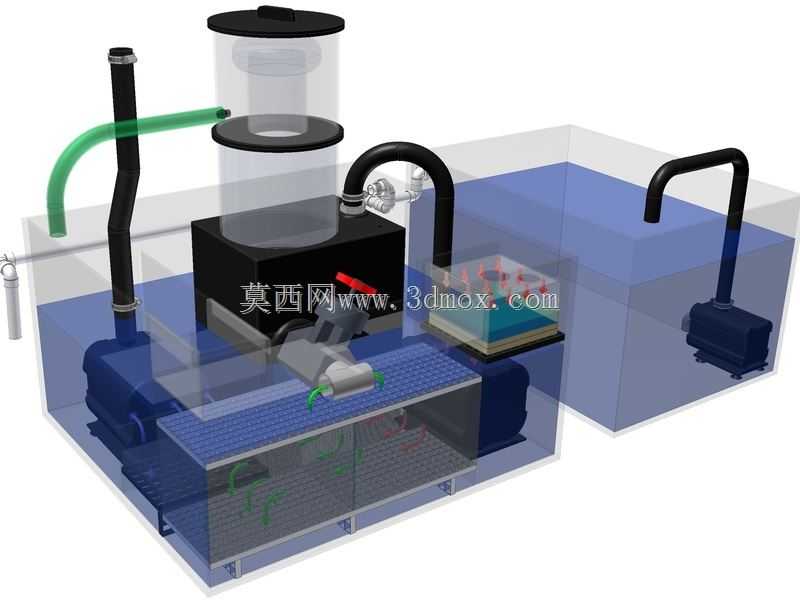

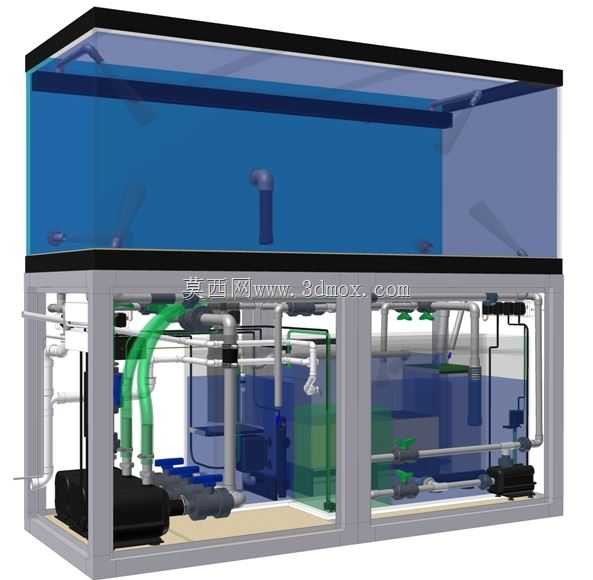

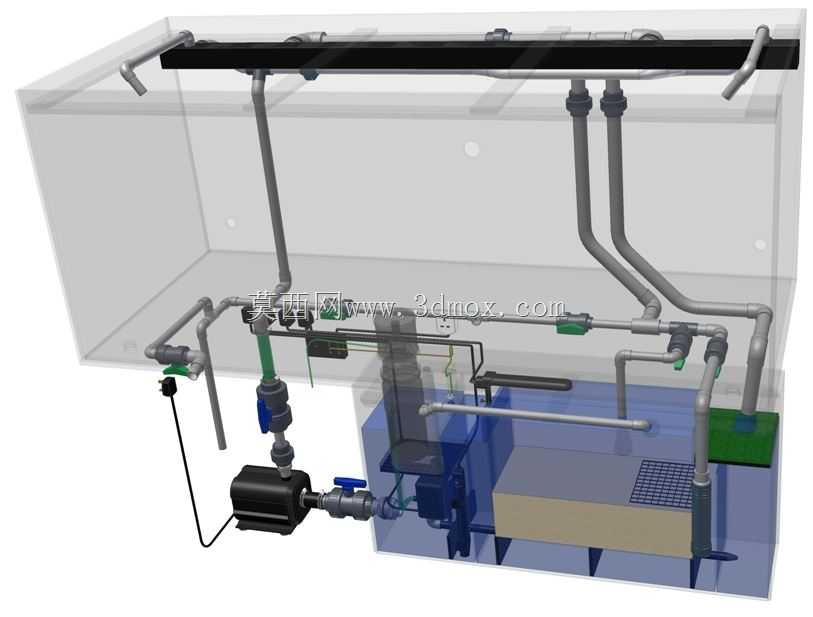

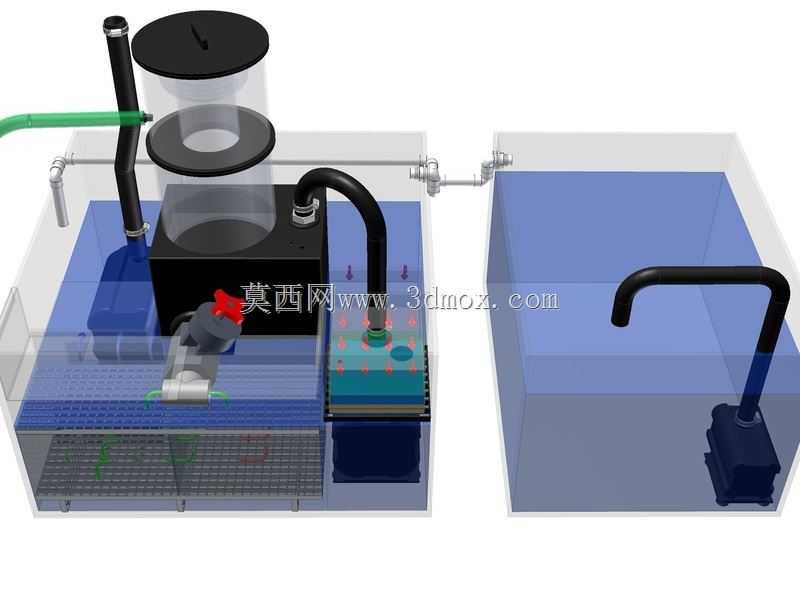

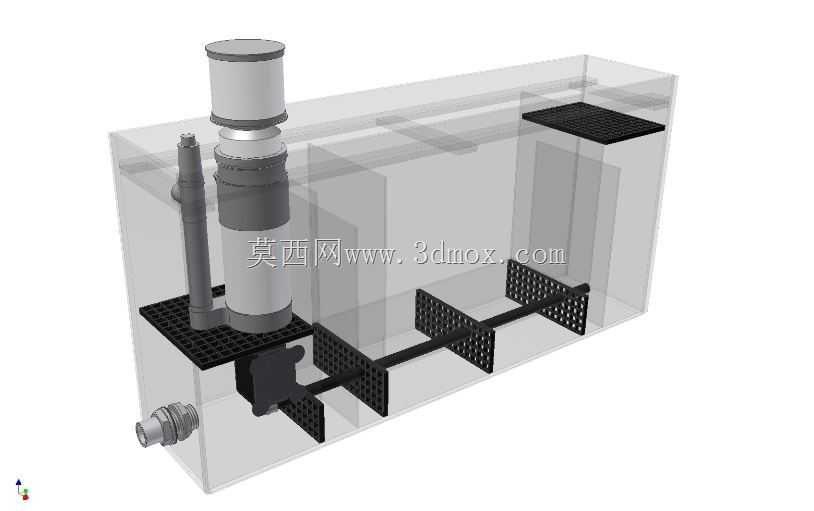

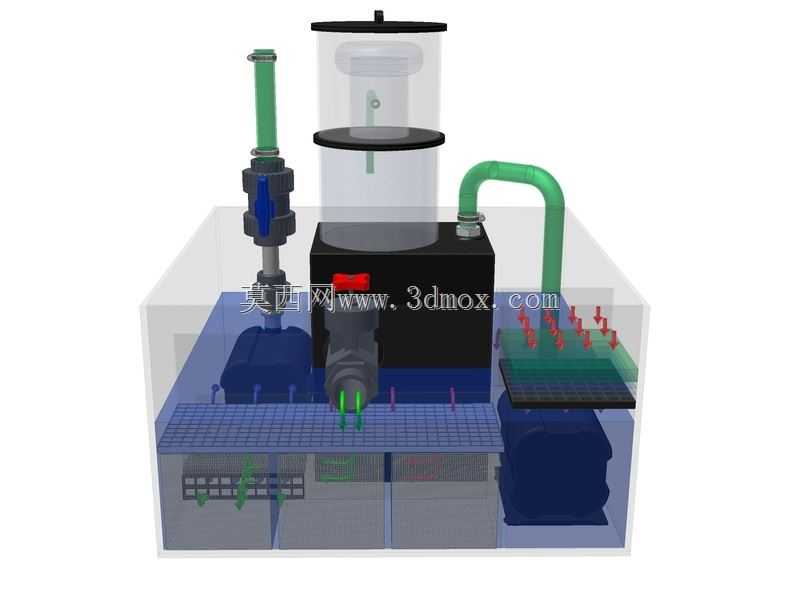

　　这套集成式海洋水族缸结构采用上下分层的模块化设计思路，上层为敞口式透明观赏水体舱，下层为封闭集成的水处理设备舱，整体框架采用铝型材拼接成型，兼顾结构强度与安装便捷性，所有水处理组件均集成在下层框架内部，无需额外外置设备，大幅降低现场安装的管路对接工作量。上层观赏舱采用高透亚克力板材粘接成型，侧壁预留管路穿接孔位，所有穿接位置均设计有双层密封结构，避免长期运行过程中出现盐水渗漏问题，观赏舱底部设置有均匀布水的溢流槽，可将缸内水体均匀导入下层过滤系统，避免出现水流死角导致的残饵、粪便沉积。下层设备舱内部分隔为多个独立功能仓，依次设置物理过滤仓、生化过滤仓、蛋白分离仓、恒温调节仓与回水仓，不同仓室之间通过溢流隔板分隔，

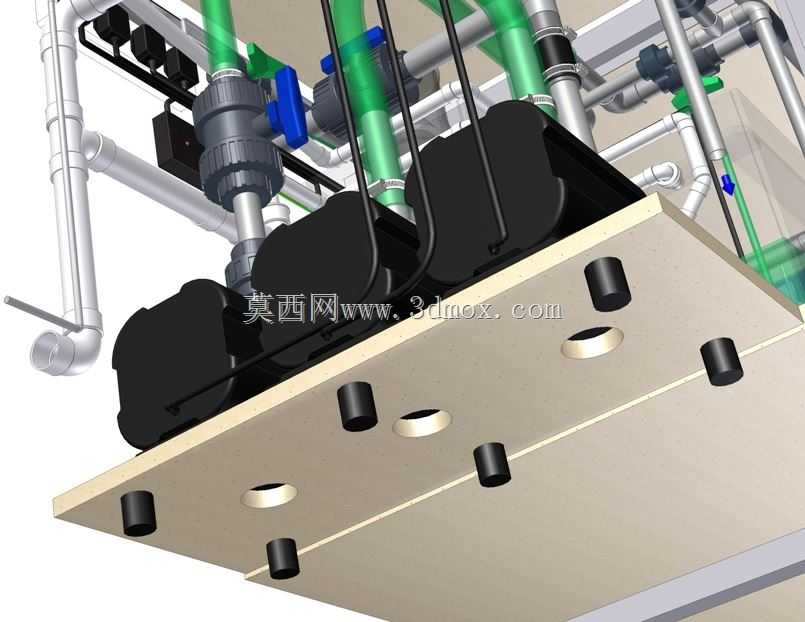

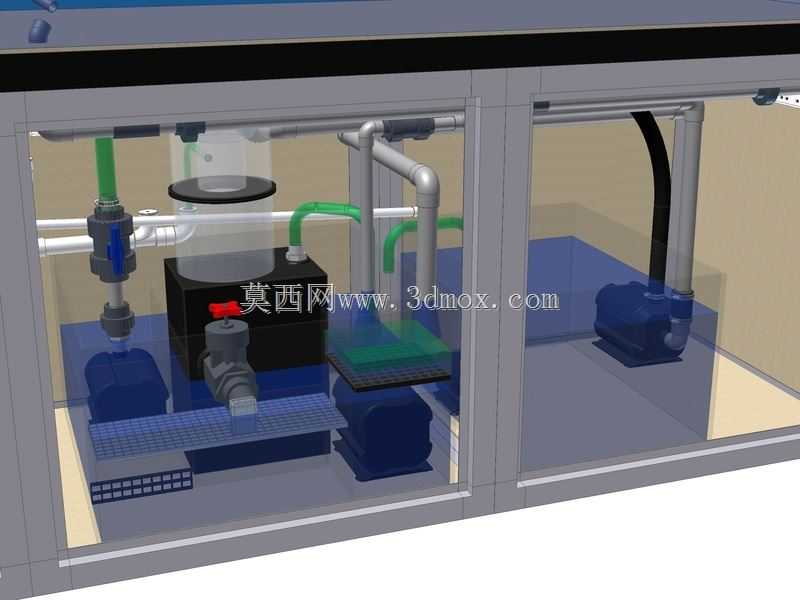

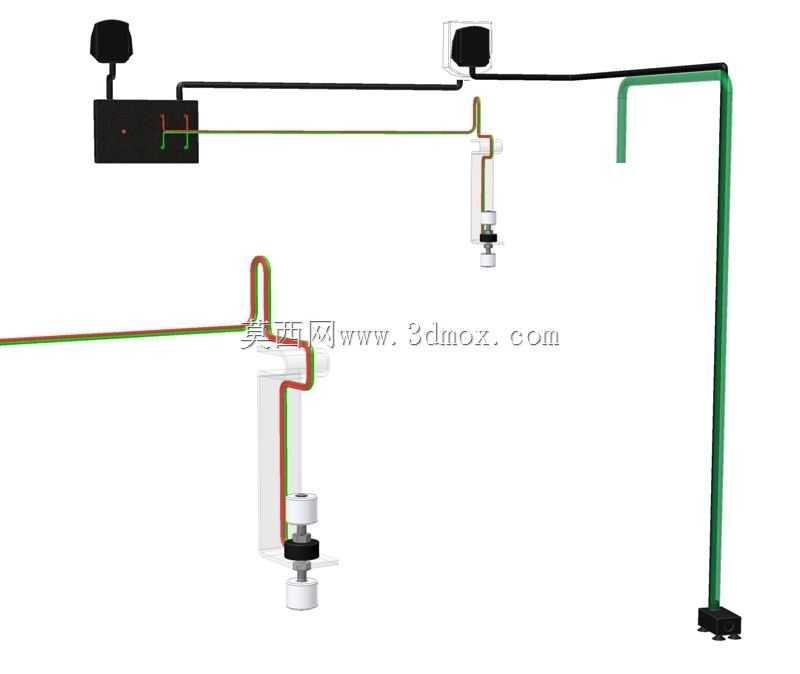

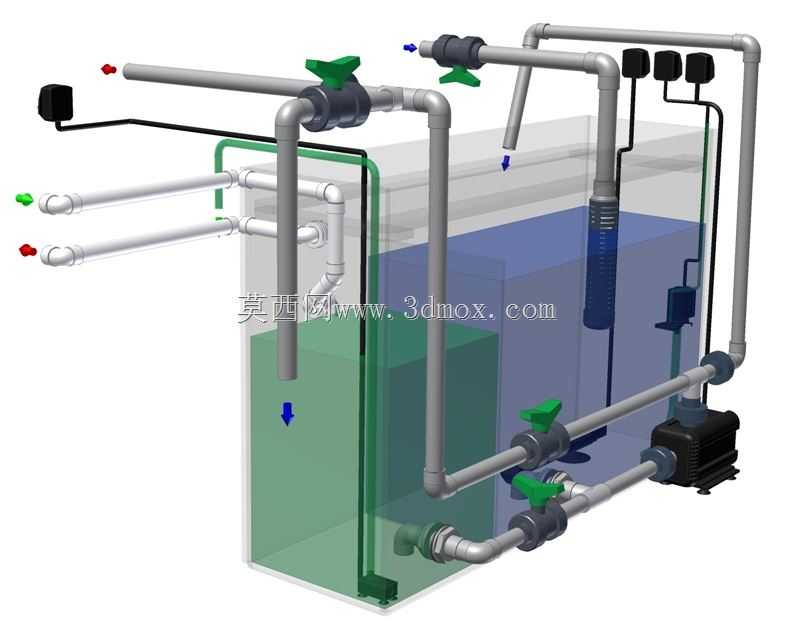

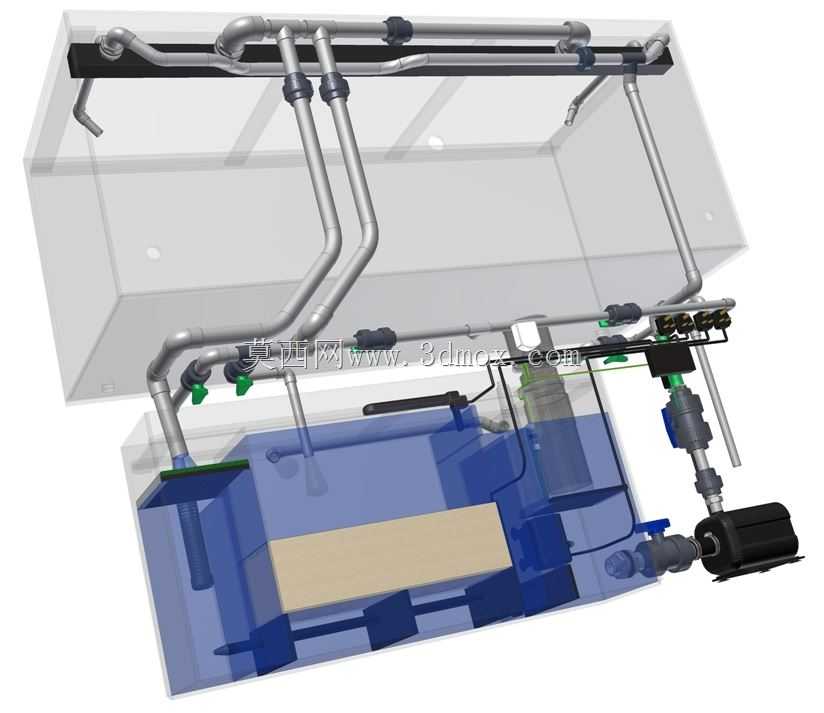

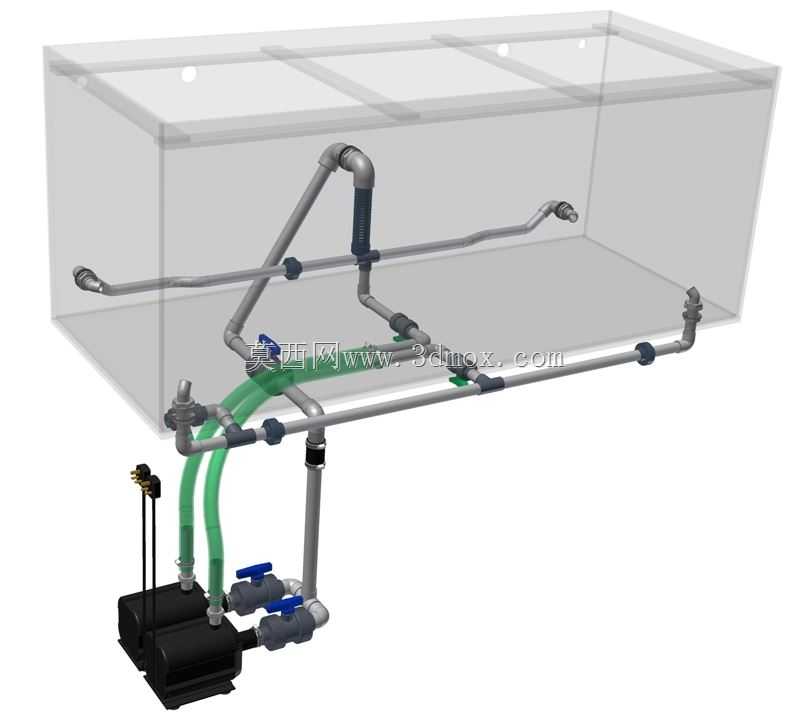

　　水流依靠重力依次流经各处理单元，无需额外设置中转水泵，仅在回水端设置大流量低扬程的海水专用循环泵，将处理完成的水体重新泵入上层观赏舱，形成完整的闭式水循环回路。管路系统采用UPVC给水管材搭配耐盐腐蚀的橡胶密封件，主循环管路采用大通径设计降低沿程阻力损失，其中绿色管路为蛋白分离器的专用排污与进气通路，白色管路为主循环水流通路，所有管路转弯处均采用大弧度弯头，避免直角转弯造成的水流阻力增大与杂质沉积，管路上设置有多个快装球阀，可单独切断不同功能仓的水流，方便后期维护时更换滤材、检修设备无需排空整缸水体。设备舱内的循环泵采用减震底座安装，与框架接触位置垫有橡胶减震垫，降低水泵运行时的振动传递到上层观赏缸，

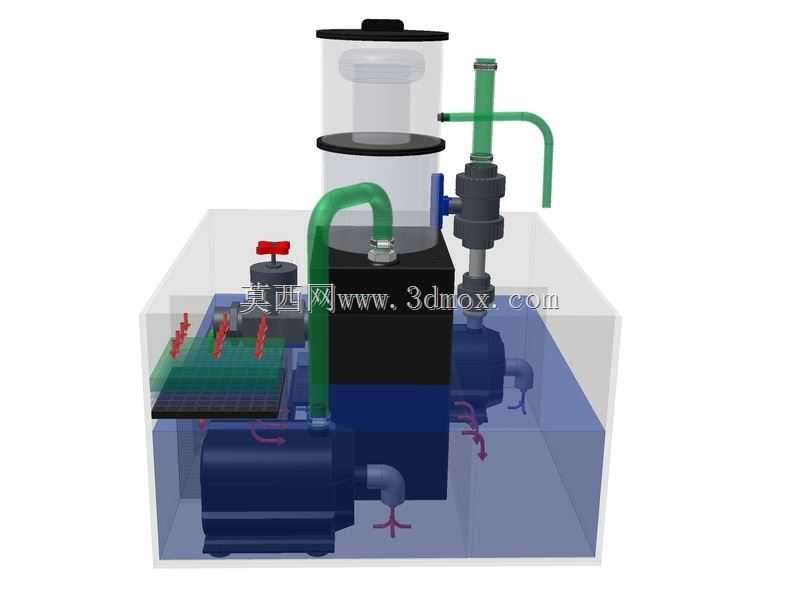

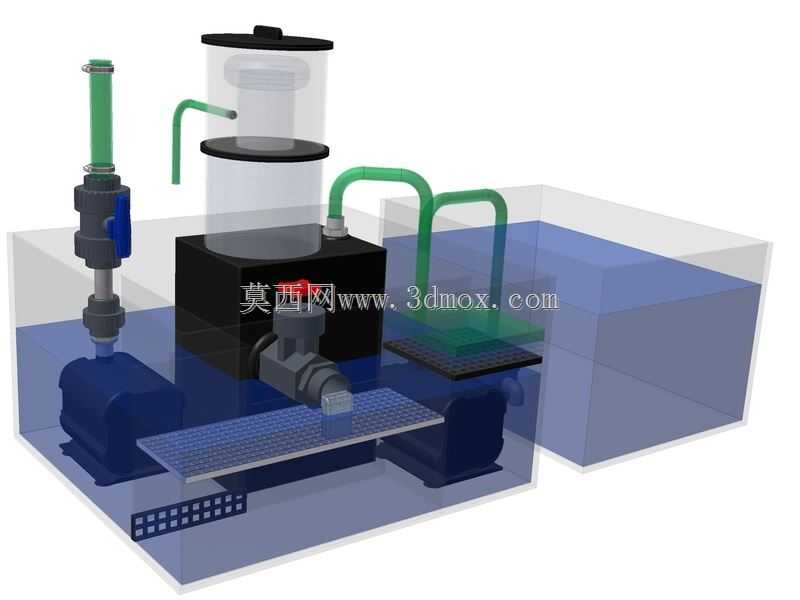

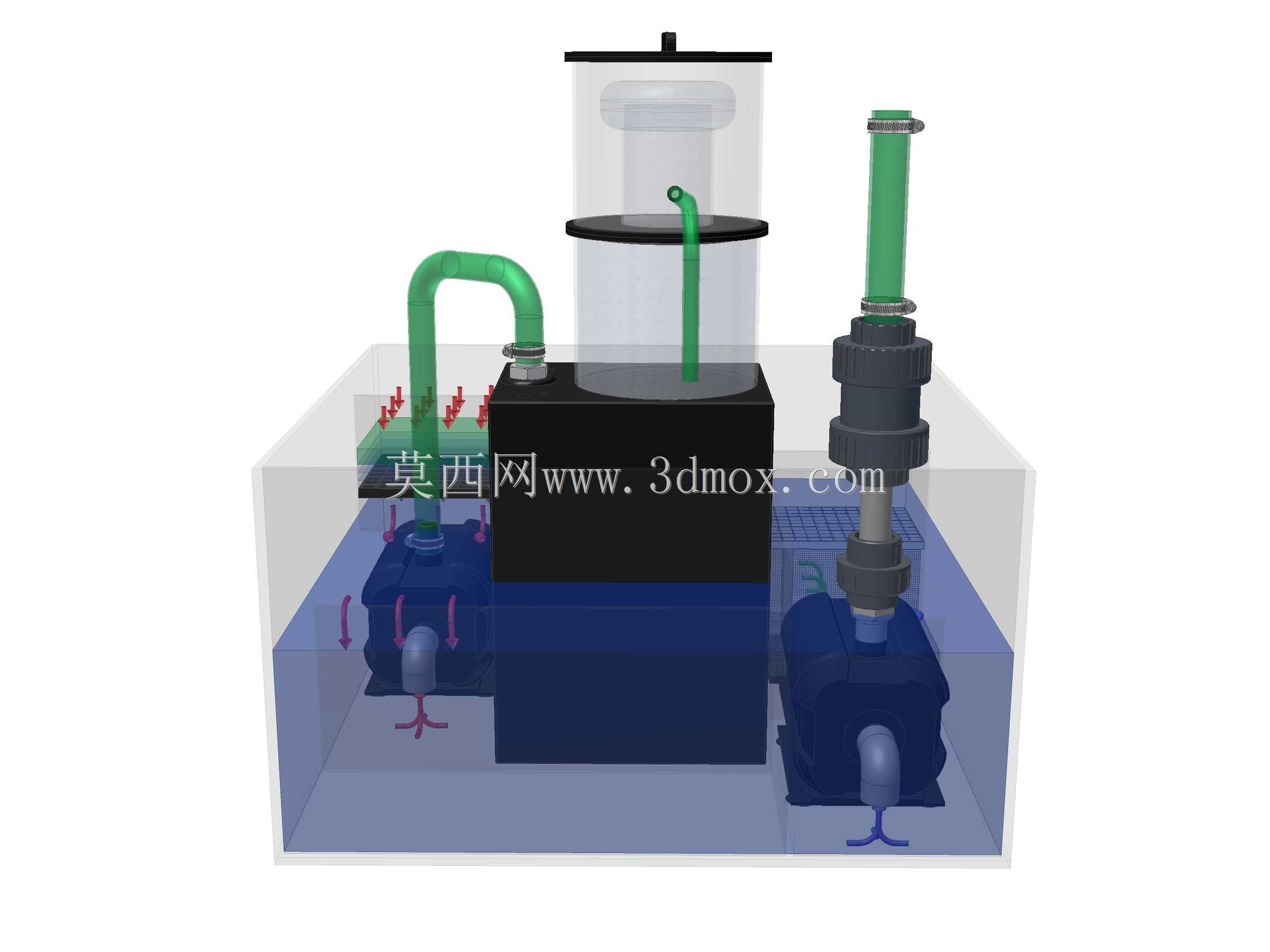

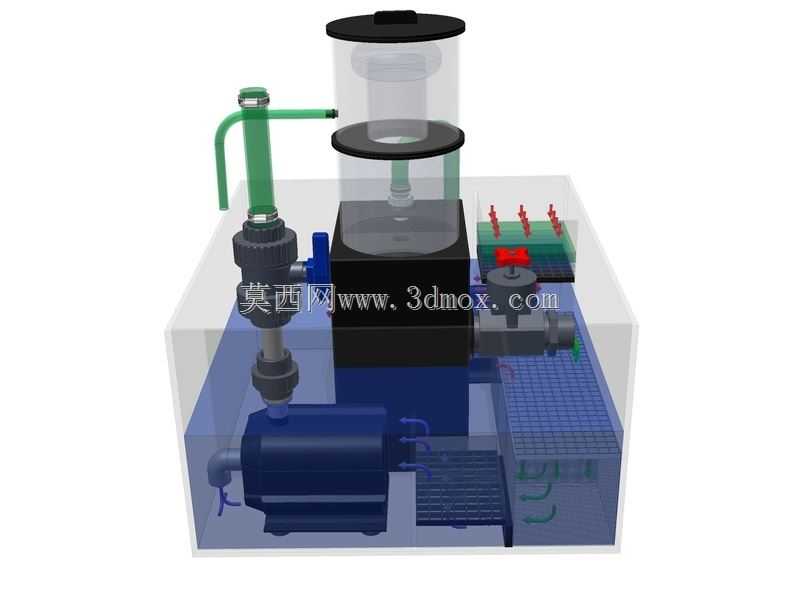

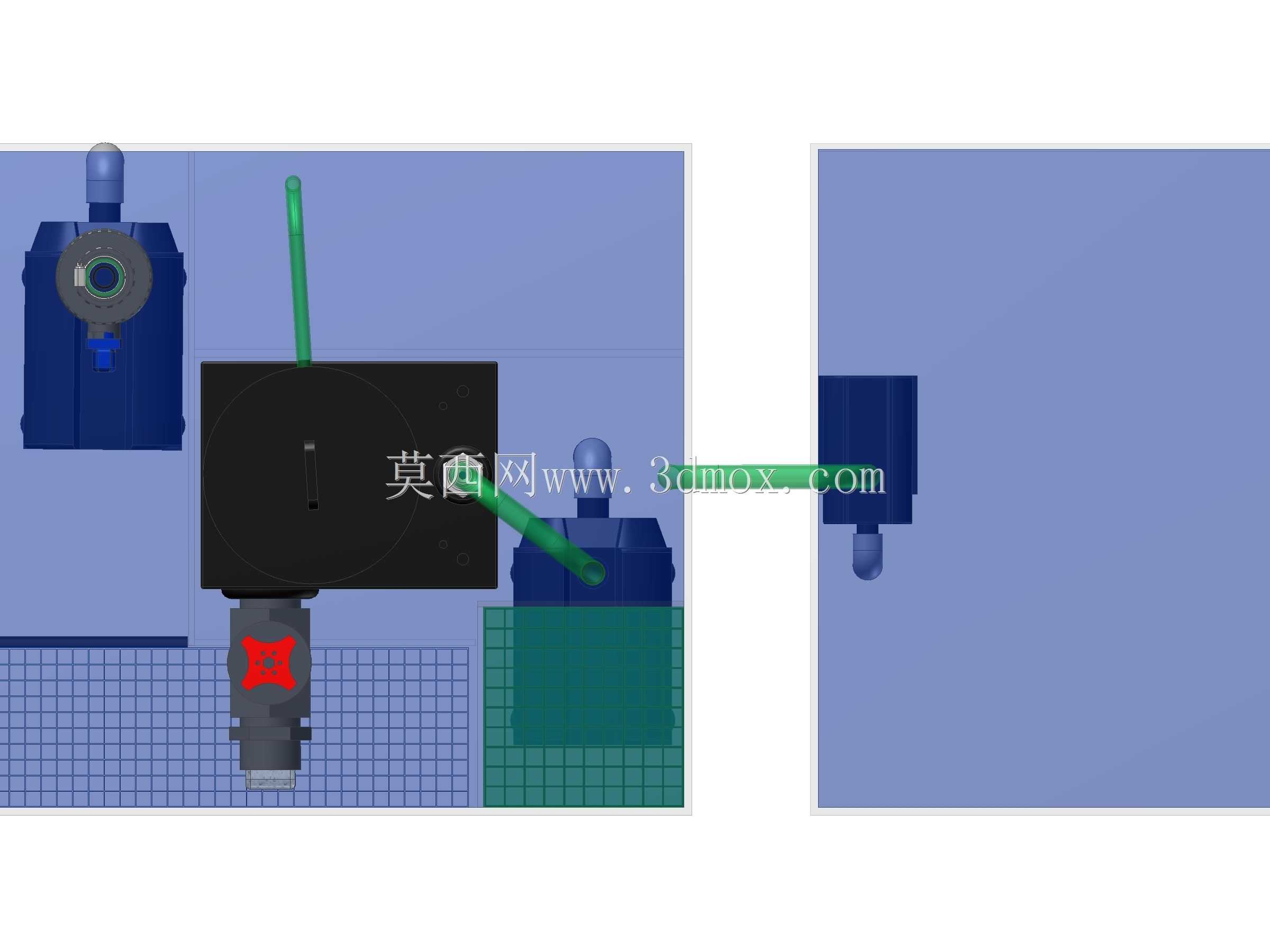

　　避免缸体振动导致的水体波动与生物应激反应，蛋白分离器固定在专用安装支架上，进气口设置有消音结构与流量调节阀，可根据缸内养殖密度调整进气量与处理效率。整体结构的安装边界预留了足够的检修空间，设备舱正面设置有可拆卸的检修门板，日常维护滤材、调整阀门、检修设备时无需拆解上层缸体，框架底部设置有可调式支撑脚，可根据地面平整度调整整体水平度，避免缸体倾斜导致的应力集中与渗漏风险。设计过程中充分考虑海水的腐蚀特性，所有与水体接触的金属部件均采用316L不锈钢材质，框架表面做喷塑防腐处理，避免长期高盐环境下的锈蚀问题，各功能仓的容积配比按照海洋生物养殖的水质处理要求计算，物理过滤仓容积占总水体的5%，生化过滤仓占比15%，

　　蛋白分离与恒温仓合计占比10%，可满足总水体300L以内的海水生物养殖需求，维持缸内水质参数稳定。管路布局时充分考虑水流动线的合理性，回水出口设置在上层观赏舱的对角位置，与溢流槽形成对角环流，保证缸内水体无流动死角，同时在回水管路上设置有文丘里式增氧接口，可在回水过程中混入细微气泡，提升水体溶氧量，无需额外设置增氧设备。设备舱内预留了恒温设备的安装位，可适配常用的海水缸用冷水机或加热棒，供电线路采用集中走线槽布置，所有线缆与水管路分离排布，避免漏水导致的电路安全隐患，整体结构在出厂前可完成预组装与管路试压，现场安装仅需对接供电与补水接口即可投入使用，大幅降低现场施工的技术门槛与安装周期。
